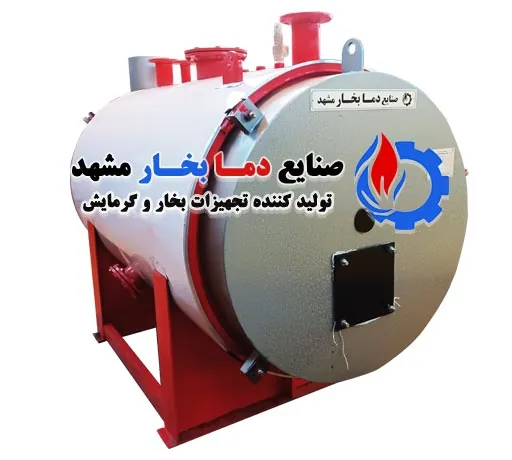

دیگ آبگرم 750 هزار کیلو کالری سه پاس

طرح سه پاس

طول 2100 میلی متر

عرض 1370 میلی متر

ارتفاع 1770 میلی متر

مصرف گاز 28-80 متر مکعب بر ساعت

مصرف گازوئیل 22-68 کیلوگرم بر ساعت

ظرفیت  کامل آب 1390 لیتر

سایز ورودی خروجی آب 5 اینچ



در دسته‌بندی دیگر دیگ‌های آبگرم فولادی به دو نوع زیر تقسیم‌بندی می‌شوند:

  1. دیگ آب گرم فولادی wet back
  2. دیگ آب گرم فولادی Dry back

دیگ آبگرم فولادی wet back یا عقب تر

در دیگ آبگرم وت بک (Wet back) میان بخش انتهای دیگ و بخش احتراق، آب قرار دارد. بازدهی گرمایشی بالاتری دارد و همچنین به تعمیرات و نگهداری کمتری نیاز دارد و قیمت بالاتری دارد.

دیگ آبگرم فولادی Dry back یا عقب خشک

در این مدل دیگ در بخش انتهایی کوره دیگ، آجرنسوز و یا سیمان‌کار شده است. در ظرفیت‌های کم (ساختمان‌های کوچک) از این مدل استفاده می‌شود.

دسته بندی بر اساس تعداد پاس های عبوری

دیگ‌های آب گرم مطابق با دسته‌بندی دیگر به شرح زیر هستند. که بر اساس مسیرهایی است که هوای گرم حاصل از سوخت مشعل دیگ جریان می‌یابد تا اینکه از دودکش دیگ خارج گردد.

شاید واژه ی پاس دیگ فولادی برایتان آشنا باشد و اما مفهوم آن چیست. در نوع دیگری از تقسیم بندی دیگ ها و بویلرها، بویلرها بر حسب تعداد مسیری که گازهای حاصل از احتراق مشعل در دیگ طی می کند تا وارد دودکش شوند به انواع تک پاس (از رده خارج شده و دیگر تولید نمی شوند)، دو پاس و سه پاس تقسیم می شوند.

پاس در دیگ فولادی به معنی عبور و جابه جایی آب در بویلر آبگرم می باشد. هر بار که شعله طول دیگ را طی می کند یک پاس گویند، لوله های پاس دوم به آنهایی گفته می شود که گازهای حاصل از احتراق بعد از خارج شدن از کوره به جلو هدایت می شوند.

دیگ آبگرم فولادی در مدل های تک پاس، دو پاس، سه پاس، دیگ آبگرم برگشتی تقسیم می شوند.

  1. دیگ آب گرم فولادی تک پاس
  2. دیگ آب گرم فولادی ۲ پاس
  3. دیگ آب گرم فولادی برگشتی
  4. دیگ آب گرم فولادی ۳ پاس

دیگ آب گرم فولادی تک پاس

در ابتدا دیگ‌های آب گرم مدل تک پاس ساخته شدند. یعنی هوای گرم حاصل از سوختن مشعل فقط یک‌بار در داخل دیگ جریان می‌یابد و سپس از دودکش دیگ خارج می‌شود. (البته امروزه دیگر کاربرد ندارد.)

دیگ آبگرم فولادی دو پاس

در این نوع دیگ هوای داغ ۲ بار در داخل دیگ جریان می‌یابد و سپس از دودکش دیگ خارج می‌گردد. بدین‌صورت که بار اول هوای داغ از سمت مشعل به سمت دیگر دیگ می‌رود و سپس در درون کوره توسط لوله‌های انتقال‌دهنده گرما به طرف مشعل هدایت و سپس خارج می شوند.

دیگ آبگرم فولادی برگشتی

در این سیستم، هوای داغ به سمت انتهای کوره دیگ جریان می‌یابد و با برخورد به انتهای محدبی شکل دیگ به سمت جلو برگشت می‌خورد و سپس توسط پاس لوله‌ها به طرف دودکش دیگ هدایت می‌گردد. که به همین علت بازدهی گرمایشی بیشتری دارد.

دیگ آب گرم فولادی سه پاس

هوای داغ حاصل از سوختن مشعل دیگ، ۳بار در داخل کوره دیگ جریان می‌یابد و در آخر از دودکش دیگ خارج می‌گردد. دیگ آبگرم سه پاس از همه دیگ‌های بالا دارای بازدهی گرمایشی بیشتری است. به همین دلیل کاربرد بیشتری نیز دارد.

در ادامه به ساختار بویلر آبگرم فولادی واتر تیوب و فایر تیوب اشاره خواهیم داشت. دیگ آبگرم فولادی از اجزایی شامل بدنه دیگ، لوله ها، صفحات نگهدارنده لوله ها، کوره دیگ، اتصالات لوله رفت و برگشت، اتصال لوله انبساط، شیر اطمینان و شیر تخلیه، دریچه های بازرسی، محفظه دود، درب های جلو و عقب، اتصال دودکش عایق و روکش و شاسی تشکیل شده است.



اجزای دیگ آب گرم فولادی چیست؟

دیگ فولادی آبگرم از ساختار بسیار ساده ای شامل اجزای ذیل تشکیل شده است:

  1. پوسته یا بدنه بویلر که وظیفه نگهداری حجم آب داخل دیگ را به عهده دارد
  2. کوره اصلی که اولین مرحله ورود سوخت مشتعل شده به داخل بویلر را به عهده دارد
  3. کوره فرعی در بویلرهای آبگرم ظرفیت بالا (سه پاس)
  4. لوله های پاس های حرارتی
  5. درب ها، پایه ها و اتصالات دیگ آبگرم فولادی

لوازم مصرفی در دیگ آب گرم

  1. مشعل دیگ
  2. اکوستات
  3. ترمومتر و مانومتر
  4. شیرآلات مصرفی



کاربرد دیگ آبگرم 750 هزار کیلو کالری

یکی از کاربردهای دیگ آبگرم 750 هزار کیلو کالری در بیمارستان ها است. تامین آبگرم مصرفی در بیمارستان ها و گرمایش محیط بوسیله دیگ آبگرم انجام می شود.
