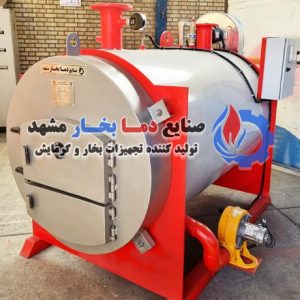

دیگ آب گرم 350 هزار کیلو کالری

دیگ آب گرم فولادی سه پاس

هوای داغ حاصل از سوختن مشعل دیگ، ۳بار در داخل کوره دیگ جریان می‌یابد و در آخر از دودکش دیگ خارج می‌گردد.

دیگ آبگرم سه پاس از همه دیگ‌های بالا دارای بازدهی گرمایشی بیشتری است. به همین دلیل کاربرد بیشتری نیز دارد.

در ادامه به ساختار بویلر آبگرم فولادی واتر تیوب و فایر تیوب اشاره خواهیم داشت.

دیگ آبگرم فولادی از اجزایی شامل بدنه دیگ، لوله ها، صفحات نگهدارنده لوله ها، کوره دیگ، اتصالات لوله رفت و برگشت، اتصال لوله انبساط، شیر اطمینان و شیر تخلیه، دریچه های بازرسی، محفظه دود، درب های جلو و عقب، اتصال دودکش عایق و روکش، شاسی تشکیل شده است.

تجهیزات موتورخانه دیگ آبگرم یا اتاق بویلر (Boiler Room) عبارتند از:

1-دیگ آبگرم (بویلر) با مشعل گازی یا گازوئیلی

2-مخزن ذخیره آبگرم مصرفی (مخزن دو جداره یا منبع کوئلی)

3-الکتروپمپ خطی یا زمینی جهت سیرکوله آبگرم

4- منبع انبساط

یکی از تجهیزات جانبی موتورخانه آبگرم است. منبع انبساط مخزنی است که فشار اضافی سیالات گرم شده را بالانس کرده و کمبود آب در گردش درون سیستم های حرارت
مرکزی را جبران می کند.

انواع مختلفی از مخازن انبساط وجود دارد که به طور کلی در دو دسته مخازن انبساط باز و مخازن انبساط بسته تقسیم بندی می شوند.

منبع انبساط باز

این منابع از نوع مخازنی هستند که به طور مستقیم با هوای آزاد در ارتباط هستند و در واقع فشار هوای وارد شده از بیرون بر روی سطح آن ها و مایعات در گردش موجود در آن ها اعمال می شود.
منبع انبساط باز باید همیشه در ارتفاعی بالاتر از آخرین مبدل حرارتی در ساختمان قرار داده شود تا بتواند به بهترین شکل ممکن فشار کل سیستم را بالانس کرده و از هدر رفتن آب جلوگیری کند.

به همین دلیل این نوع مخازن را معمولا روی پشت بام نصب می کنند. تا هم ارتفاع آن ها نسبت به سایر اجزای سیستم گرمایشی حفظ شود و هم در ارتباط مستقیم با هوا باشد.

منبع انبساط بسته

همان طور که از نام آن مشخص است منبعی است که با هوای آزاد تبادلی ندارد و فشار موجود در مخزن توسط یک مکانیسم به وسیله بالشتک های هوا و یا گازی مانند ازت تامین می شود.
منبع انبساط بسته شامل مخزنی است که در آن بخشی برای قرار گیری یک گاز بی اثر تعبیه شده.

در قسمت دیگر بخشی برای وارد شدن آب در حال گردش در سیستم گرمایشی وجود دارد. در این نوع مخازن فشار سیستم در اثر ایجاد تعادل بین فشار بخش گازی و آب در گردش تنظیم می شود.

به همین دلیل مخارن انبساط بسته باید در قسمت هایی در موتورخانه و یا نزدیکی دیگ نصب شوند و در ارتفاعی بالاتر از آب ورودی دیگ قرار داشته باشند.

5- منبع کویل دار

منبع کویل دار یکی دیگر از تجهیزات جانبی موتورخانه آبگرم است. منبع کویل دار یا منبع کویلی نوع ساده تر از مبدل های حرارتی پوسته و لوله (shell &tube) می باشد.

از منابع کویل دار برای تولید و ذخیره آبگرم مصرفی در مصارف خانگی، تجاری و صنعتی سبک و نیمه سنگین استفاده می شود.

مکانیزم اصلی کارکرد منبع کویل دار به این گونه است که آب گرم شده توسط بویلر در سیستم، به داخل کویل ها جریان می یابد و سبب افزایش دمای آب سرد ورودی که در بین کویل ها داخل منبع جریان دارد، می گردد.

مخزن کویلی از یک استوانه فلزی ایستاده یا افقی بستگی به فضای موتورخانه، دو عدد عدسی محدب در بالا و پایین و یک یا چند رشته کویل دار تشکیل شده است.

بدنه منبع کویلی از جنس ورق گالوانیزه گرم می باشد که از ضخامت ۳ تا ۱۶ میلیمتر بسته به ابعاد ظرفیت، فشار و…  قابل تولید می باشد.

کویل ها می تواند از جنس مس، استیل یا گالوانیزه بر حسب نوع مصرف انتخاب شود. شکل ظاهری منبع کویل دار نیز مارپیچ یا اسپیرال، حلزونی و یو شکل می باشد.

6- ایرسپراتور(Air Separator)

ایرسپراتور دستگاهی است جهت جدا نمودن و خارج ساختن هوای محلول در آب، که در سیستم های حرارتی با بویلرهای آبگرم بکار می رود.

ایرسپراتور با فیلتر استانلس استیل سطح تنش سیال را کاسته و ذرات آلاینده جامد معلق در هوا که رسوب آن، باعث کاهش انتقال حرارت و خرابی اجزای سیستم و افزایش نویز می گردد را از سیستم دور می کند.

با جدا سازی هوای محلول در آب، هزینه بهره برداری از سیستم کاهش و عمر تجهیزات افزایش می یابد.

تجهیزات ایرسپراتور:

شیر ورودی

شیر خروجی

شیر زیر تخلیه برای ابکشی

صافی داخلی از جنس استنلس استیل

مزایای استفاده از (Air Separator):

محافظت از سیستم گرمایشی و تجهیزات انتقال و پمپاژ در برابر ضایعاتی مانند کاویتاسیون

حذف نویز و صدا از سیستم

تامین انتقال حرارت بهتر

کاهش هزینه انرژی

7- مخزن ذخیره گازوئیل یا تاسیسات گازرسانی

برای ذخیره سوخت به منبعی با ظرفیت مناسب نیاز است تا بتواند برای مدت معینی جوابگوی مصرف سوخت مشعل باشد.

حجم این منبع به میزان مصرف سوخت توسط مشعل و زمانی که لازم است سوخت ذخیره داشته باشیم بستگی دارد.

ویژگی های منبع ذخیره گازوئیل

1. طول مسیر مکش پمپ سوخت نباید بیش از ۳۰ متر باشد.

2. مخزن زیر زمینی سوخت مایع باید روی پایه های محکمی نصب شود.

3. مخازن فولادی زیر زمینی باید اتصالات زمین داشته باشند.
