دیگ بخار افقی سه پاس
بویلر فایرتیوب سه پاس
نسل نوین دیگ های بخار لوله آتشی، دیگ های بخار با لوله های سه پاس است. این روش به دلیل بازدهی بالا و عملکرد مناسب از محبوبیت بالایی برخوردار است. همچنین به میزان قابل توجهی در جهان تولید می شود.

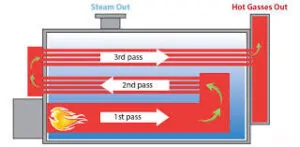

در این روش لوله ها پس از عبور از پاس دوم که مشابه روش دو پاس می باشد از یک محفظه عقب خشک وارد پاس سوم می شوند. پس از عبور گاز ها از پاس سوم از طریق دودکش گازها خارج می شوند.

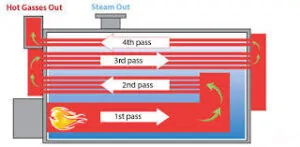

این دیگ ها تا مرحله سوم و طی مسیر پاس سوم مشابه دیگ بخار سه پاس عمل می کند. پس از آن گازهای عبوری از روش عقب خشک وارد پاس چهارم شده و از آن عبور می کنند و پس از طی مسیر از طریق دودکش خارج می شوند.
در پاس آخر به دلیل افت فشار و همچنین کاهش بیش از حد دما گاز خروجی ممکن است تغییر فاز داده و باعث خوردگی لوله ها شوند. لذا در این روش نیز باید تعمیر نگهداشت بصورت بازه های نزدیک به هم انجام شود.
فرق دیگ بخار دو پاس و سه پاس در چیست؟
در دیگ بخار اگر گازهای داغ ایجاد شده در کوره از طریق یکبار عبور از لوله های داخل دیگ به دودکش منتقل شود دو پاس و اگر از طریق دو مرحله رفت و برگشتی به دودکش منتقل شوند سه پاس می باشند.

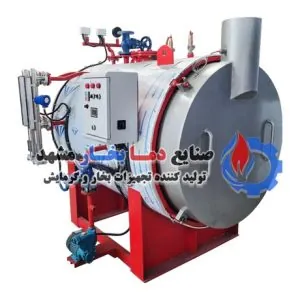

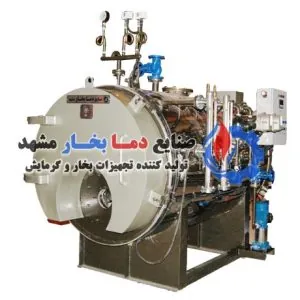

جدول دیگ های بخار سه پاس
مزایای دیگ بخار نسبت به سایر بویلرها
- انرژی حرارتی دیگ بخار بسیار زیاد است.
- بدلیل سبک وزن بودن و تراکم پایینی که دارد سرعت حرکت بالایی دارد و به نسبت دیگ آب داغ و دیگ روغن داغ راحتتر حرکت میکند.
- هم چنین برای حرکت دیگ روغن داغ و دیگ آب داغ نیاز به پمپ می باشد در حالی که دیگ بخار با فشار خود دیگ بخار انتقال پیدا میکند.
- درجه حرارت دیگ بخار به نسبت آب داغ بیشتر می باشد و در مقایسه با دیگ روغن داغ هزینه بهره برداری پایین تری دارد.
برندهای به کار رفته در تجهیزات جانبی
- مشعل دیگ بخار: معمولاً از نوع گازی، گازوئیلی یا دوگانه سوز و یا نوع دیگر و همچنین از محصولات تولیدی کارخانجات معتبر مانند پارس، کاوه، ایران رادیاتور و گرم ایران، که بسته به نوع نیاز و مصرف مشتریان تعیین می گردد.
- پمپ تغذیه: بسته به سفارش از انواع لوارا و پنتکس ایتالیایی و یا گراندفوس مورد استفاده قرار می گیرند.
- کنترل سطح آب (لول کنترل): از نوع فانتینی ایتالیایی
- کنترل فشار (پرشر سوئیچ): از نوع هانیول آمریکایی
- شیرآلات مصرفی: از نوع ماو آلمانی و اشتعال اراک و سایر شرکت های معتبر مورد تایید.
- تابلوی کنترل فرمان تمام اتوماتیک:
این قسمت که به عنوان مغز متفکر دیگ، با اعمال دستورات قطع و وصل به پمپ و مشعل کارکرد اتومات دیگ بخار را مقدور می سازد خود شامل قطعات و اجزاء ذیل می باشد:
کلید استارت استاپ، کلید فرمان، کنترل فاز، فیوز سه فاز، کلید مینیاتوری، آژیر خبر، کنتاکتورها، چراغ های سیگنال که قطعات از نوع تله مکانیک و یا ال جی، بسته به نوع سفارش توسط مشتریان، تهیه و مونتاژ می گردند.
عوامل موثر بر طول عمر دیگ بخار هنگام ساخت
عوامل موثر در طراحی و تولید دیگ بخار نظیر نقشه های اجرایی، ضمانت تیوب ها، ضخامت بدنه، تعداد پاس های انتقال حرارت، ضخامت تیوپ شیت ها، نوع جوشکاری، نوع محفظه احتراق و ضخامت آن، تست و تنش زدایی پس از تولید و … هر یک می بایست طبق استانداردهای معتبر باشد.
بسیاری از تولیدکنندگان حتی درصدی از موارد ذکر شده را در سیستم طراحی و تولید رعایت نمی کنند. در نتیجه محصول نهایی حتی اگر در زمان نصب و راه اندازی به مشکل برنخورد قطعا طول عمر کوتاهی خواهد داشت. شرکت صنایع دما بخار مشهد تولید کننده دیگ بخار طبق استانداردهای بین المللی می باشد.
1-ظرفیت و توان حرارتی مورد نیاز با فشار و دمای کاری مورد نیاز که نتیجه بخش بودن کار گرمایش را سبب می شود.
2- استاندارد بودن دیگ بخار که ایمنی را ممکن می سازد.
3- راندمان حرارتی بویلر و دیگ و طرح ساخت بویلر بخار که مصرف مناسب سوخت و انرژی را در بر خواهد داشت.
4-تجهیزات و لوازم نصب شده بر روی دیگ که عملکرد بهتر و دائم دستگاه بدون خاموشی و توقف را نتیجه خواهد داد.
5-خدمات پس از فروش مناسب سازنده که آسودگی خیال خریدار را نسبت به پشتیبانی و بهره برداری خوب سبب خواهد شد.
راندمان دیگ بخار
درصد کل گرمای صادر شده توسط بخار خروجی در کل گرمای تامین شده توسط سوخت را بازده دیگ بخار می گویند. این شامل راندمان حرارتی، راندمان احتراق و راندمان سوخت به بخار است. راندمان دیگ بخار بستگی به اندازه دیگ بخار مورد استفاده دارد. راندمان معمولی دیگ بخار 80 تا 88 درصد است.
در واقع تلفاتی مانند احتراق ناقص، تلفات تشعشعی از دیواره اطراف دیگ بخار، گاز احتراق معیوب و غیره رخ می دهد. بنابراین کارایی دیگ بخار این نتیجه را می دهد.
