توضیحات

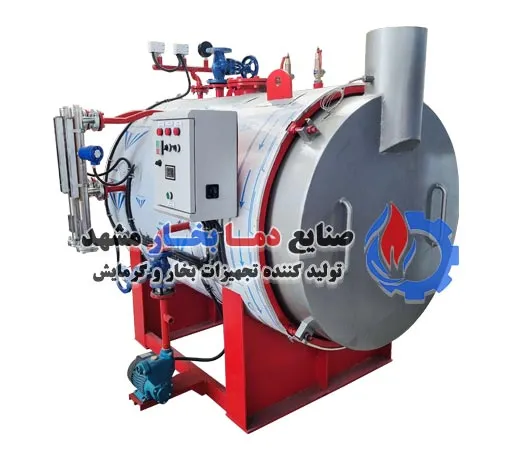

برای خرید دیگ بخار 500 کیلو موارد زیر را در نظر داشته باشید:

مقایسه ویژگی های دیگ بخار  عقب خشک و عقب تر

	دیگ های پشت مرطوب	دیگ های پشت خشک
هزینه	هزینه اولیه بالاتر؛ صرفه جویی طولانی مدت در هزینه سوخت، هزینه مالکیت و حداقل زمان خرابی	هزینه اولیه پایین تر؛ طراحی ساده ای که سرویس دهی آسان تر است
درها	درهای بلند یا لولایی شکافته نیازی به دوره خنک شدن ندارند. می تواند بلافاصله باز شود	درب عقب سنگین و به اندازه محفظه نیاز به فضایی برای باز شدن و خنک شدن قبل از باز شدن دارد
رد پا	طراحی درب نیاز به فضای کف را کاهش می دهد	نیاز به فضای کف بزرگتر برای عملکرد درب به اندازه محفظه
تعمیر و نگهداری	بدون مواد نسوز پرهزینه برای نگهداری؛ تعمیر و نگهداری مخازن تحت فشار داخلی می تواند پیچیده تر باشد	بازرسی منظم و تعویض دوره ای مواد نسوز مورد نیاز است. طراحی ساده تر
چرخش عقب	به دلیل جذب آب گرمای مشعل، راندمان را بهبود می بخشد	دیوار نسوز حرارت مشعل را منعکس می کند و باعث تلفات تشعشع خارجی می شود
کیت های آب بندی	مهر و موم کمتر؛ طراحی غیر اختصاصی برای نصب ارزان و آسان	برای هر بازرسی و سرویس محفظه به کیت های آب بندی اختصاصی متعدد نیاز دارد
ورق لوله	ورق های لوله مجزا می توانند به طور مستقل در پاسخ به اختلاف دما بین پاس ها منبسط و منقبض شوند	ورق لوله معمولی در پاسخ به اختلاف دما در معرض تنش حرارتی شدید قرار دارد

دیگ های بخار فایر تیوب به چند دسته تقسیم می شوند:

انواع بویلر فایر تیوب بر اساس شکل انتهای کوره:

دیگ بخار لوله آتشی بر اساس نوع انتهای کوره به دسته بندی زیر تقسیم می شوند.

1. بویلر لوله آتشی عقب تر (Wet back)
2. بویلر لوله آتشی عقب خشک (Dry back)

گازهای داغ حاصل شده از مشعل در بویلرهای لوله آتشی عقب تر پس از طی مسیر، در فضای پشت کوره در یک محفظه با قطر بزرگتر قرار گرفته و علاوه بر انتقال حرارت با آن قسمت از محفظه که با آب در تماس است وارد پاس دوم لوله می شود.

در این حالت به دلیل چرخش گازها در فضایی که با آب در تماس است راندمان افزایش می یابد. همچنین به دلیل وجود آب در محفظه، تنش حرارتی کمتری به لوله ها وارد شده که عمر مفید دیگ بخار را افزایش می دهد.

از سوی دیگر در بویلرهای عقب خشک، انتهای کوره در خارج از درام قرار گرفته و گاز با درجه حرارت بالاتری وارد لوله های پاس بعدی می شود. این روش به دلیل تماس کمتر آب با قسمت های گرم از راندمان پایین تری برخوردار است.

همچنین به دلیل قرار نگرفتن در آب، تنش حرارتی در آن کنترل نشده و ممکن است به لوله ها آسیب وارد شود. لذا برای اطمینان از بالا رفتن طول عمر لوله ها تعمیر نگهداری از این سیستم ها به مراتب مهم تر و همچنین در فاصله زمانی نزدیک تر باید انجام شود.

بویلرهای درای بک نسبت به وت بک معمولا راندمان کمتری دارند و به همان نسبت ارزانتر هستند.

انواع بویلر فایرتیوب بر اساس تعداد مسیرهای عبور آتش:

دیگ بخار لوله آتشی تک پاس

این دیگ ها از اولین دیگ های ابداعی فایرتیوب بودند. در این مدل گاز حاصل از احتراق در کوره پس از یک بار گذر از مسیر کوره از دودکش خارج می شود. این روش به دلیل بهینه نبودن مصرف انرژی از راندمان بسیار پایینی برخوردار بوده و امروزه از آن ها استفاده نمی شود. سوخت مورد استفاده در این بویلرها معمولا از نوع زغال سنگ بوده است.

دیگ بخار فایرتیوب دو پاس

این مدل به دو صورت عقب خشک و عقب تر مورد استفاده قرار می گیرد. در این روش گازهای حاصل از احتراق پس از طی مسیر کوره توسط فضای پشت آن به پاس دوم لوله ها وارد شده و مسیر طی شده را دوباره بر می گردد. و در نهایت توسط دودکش از مسیر سیستم خارج می شود. این روش نیز به نسبت، مقدار راندمان بسیار پایینی دارد و امروزه کمتر از آن استفاده می شود.

بویلر لوله آتشی برگشتی

این نوع از دیگ بخار فایرتیوب را می توان مشابه دیگ بخار دو پاس در نظر گرفت با این تفاوت که در این روش گازهای داغ پس از طی مسیر به سمت انتهای کوره به درب پشتی بویلر برخورد کرده و مجددا در کوره مسیر را برمی گردند.

سپس از لوله های آتشخوار قرار گرفته در بالای کوره مسیر را دوباره طی نموده تا از طریق دودکش خارج شوند.

بویلر فایرتیوب سه پاس

نسل نوین دیگ های بخار لوله آتشی، دیگ های بخار با لوله های سه پاس است. این روش به دلیل بازدهی بالا و عملکرد مناسب از محبوبیت بالایی برخوردار است. همچنین به میزان قابل توجهی در جهان تولید می شود.

در این روش لوله ها پس از عبور از پاس دوم که مشابه روش دو پاس می باشد از یک محفظه عقب خشک وارد پاس سوم می شوند. پس از عبور گاز ها از پاس سوم از طریق دودکش گازها خارج می شوند.

این دیگ ها تا مرحله سوم و طی مسیر پاس سوم مشابه دیگ بخار سه پاس عمل می کند. پس از آن گازهای عبوری از روش عقب خشک وارد پاس چهارم شده و از آن عبور می کنند و پس از طی مسیر از طریق دودکش خارج می شوند.

در پاس آخر به دلیل افت فشار و همچنین کاهش بیش از حد دما گاز خروجی ممکن است تغییر فاز داده و باعث خوردگی لوله ها شوند. لذا در این روش نیز باید تعمیر نگهداشت بصورت بازه های نزدیک به هم انجام شود.

برای دریافت قیمت و خرید دیگ بخار 500 کیلویی تماس بگیرید.
