دیگ بخار برقی

دیگ های برقی سیستم های گرمایشی هستند که با استفاده از برق به عنوان منبع اصلی انرژی کار می کنند - دستگاه های فشرده ای که از برق برای گرم کردن آب بدون سوزاندن سوخت های فسیلی استفاده می کنند. در این دیگ‌ها انرژی الکتریکی به گرما تبدیل می‌شود و سپس برای تولید بخار یا آب گرم برای اهداف گرمایشی استفاده می‌شود.

دیگ های برقی به دلیل سادگی و سهولت نصب شناخته شده اند و برای کاربردهای مختلف مناسب هستند. آنها اغلب به دلیل کارایی و تمیزی انتخاب می شوند، زیرا بدون نیاز به احتراق گرما تولید می کنند.

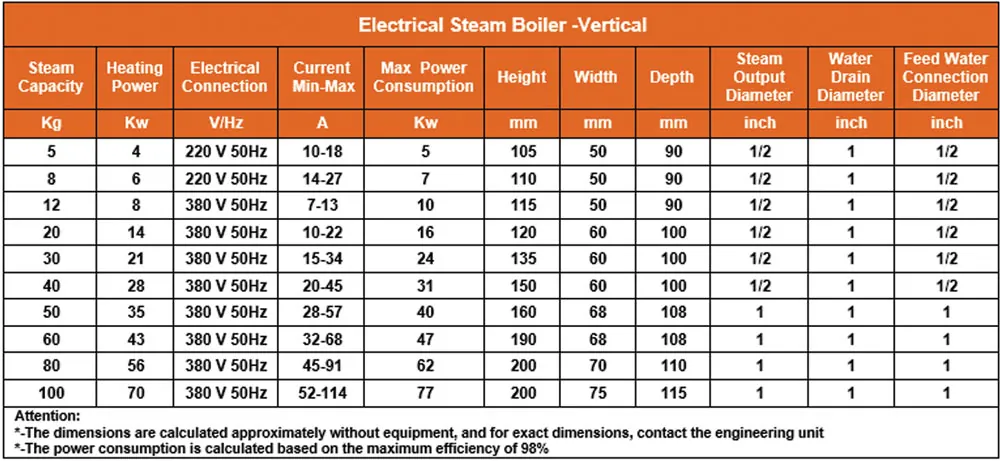

جدول دیگ بخار برقی عمودی

از ظرفیت 5 کیلوگرم بر ساعت تا 100 کیلوگرم بر ساعت تولید بخار

همانند دیگ های بخاری که توسط آتش گرم می شوند دیگ بخار برقی هم در ظرفیت های پایین تر به صورت عمودی و در ظرفیت های بزرگتر به صورت افقی ساخته می شوند.

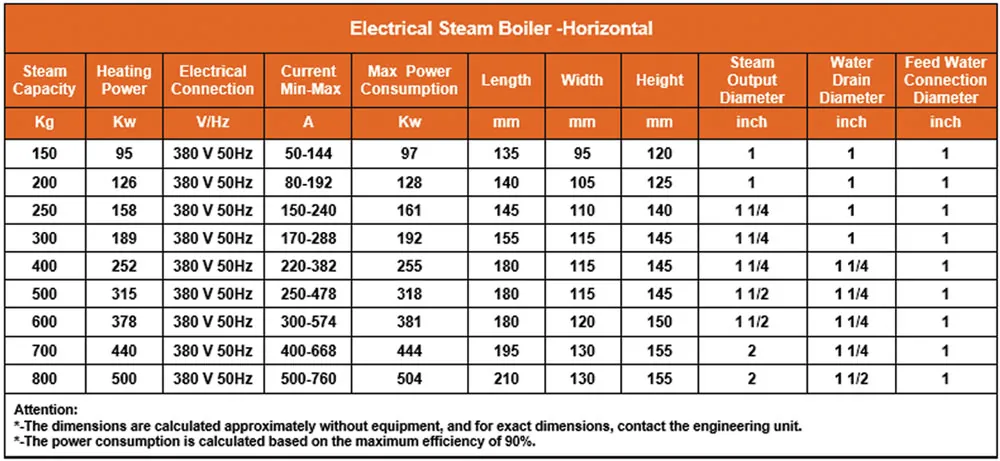

جدول دیگ بخار برقی افقی

از ظرفیت 150 کیلوگرم بر ساعت تا 800 کیلوگرم بر ساعت تولید بخار

این مدل دستگاه کاملا با برق کار می کند و نیازی به سوخت گاز و گازوئیل ندارد. مدل های برقی در دو نوع تک فاز و سه فاز ساخته می شوند. از آنجا که برای گرم شدن آب و تبدیل آن به بخار از المنت های برقی استفاده می شود، برای تولید پیوسته بخار نیاز به جریان برق قوی تری وجود دارد. به همین دلیل برق سه فاز برای کاکرد بهتر مناسب تر است.

دستگاهی که با برق سه فاز کار می کند دارای مصرف برق پایین و بخار خروجی مناسب می باشد. حجم مخزن بخار در این دستگاه نسبت به مدل تکفاز بیشتر شده است لذا توانایی ذخیره بخار در آن بسیار بالاتر می باشد. این مزیت سبب شده است که افت فشار کاری در آن وجود نداشته باشد. این مدل دستگاه کاملا با برق کار می کند و نیازی به سوخت گاز و گازوئیل ندارد. مدل های برقی در دو نوع تک فاز و سه فاز ساخته می شوند.

از مزایای بسیار مهم دستگاه بخار برقی عدم ایجاد آلودگی احتراقی و دود در محل کار می باشد لذا از این دستگاه در محل هایی که مسقف و در بسته می باشد می توان استفاده کرد. زمان کار و روشن شدن بویلر بستگی به میزان استفاده کاربر از بخار دارد لذا امکان دارد توان مصرفی در یک شیفت کاری از میزان حداکثر اعلام شده در جداول فنی بسیار کمتر باشد.

یکی از کاربردهای مفید این دستگاه استفاده از آن در محیط های بیمارستانی است که برای تمیزکنندگی و ضدعفونی محیط و تجهیزات پزشکی استفاده می شود. از آنجا که سوخت اصلی این دستگاه برق است دیگر نگران آلودگی دود ناشی از سوخت گاز یا گازوئیل نخواهید بود و مشکل تهویه هوا وجود ندارد.

مصرف برق و آمپر مصرفی در مدل های سه فاز حدود 10 الی 15 آمپر می باشد در صورتی که در مدل های تکفاز این مقدار بین 20 الی 30 آمپر است. در طراحی این دستگاه به جهت کاهش مصرف برق امکان کنترل خاموش و روشن شدن مجزا برای المنت ها در نظر گرفته شده است، تولید بخار در آن پیوسته بوده و دستگاه توسط پمپ پرفشار با الکتروموتور 2 اسب آب را به داخل آن پمپاژ می نماید.

از امکانات ویژه دیگر آن، سیستم و تکنولوژی آبگیری (Timing Feeding) می باشد که مانع از جوش افتادن آب در زمان ورود آب سرد به داخل مخزن دستگاه می شود. دیگ بخار برقی بر اساس اصول فنی مولدهای بخار و همچنین استانداردهای طراحی دستگاه های بخار صنعتی تولید شده است. دستگاه بخار نوع برقی یا الکتریکی با توانایی تولید بخار بطور پیوسته و مداوم و بدون وقفه در زمان های طولانی طراحی و ارائه شده است.

این دستگاه علاوه بر اینکه دارای تجهیزات کنترلی ایمنی استاندارد مولدهای بخار است از یک سیستم جدید کنترل آب تغذیه نیز برخوردار می باشد که سبب بهبود عملکرد و کارایی دستگاه گردیده است.

مدار فرمان دستگاه بصورت اتوماتیک بوده و عملکرد مناسب سیستم قدرت و کنترل توسط حسگرهای کنترل سطح، کنترل دما و کنترل فشار انجام می گردد. قدرت و توان و برق مصرفی این دستگاه بین 2 الی 5 کیلو وات در صورت استفاده و خروج بخار می باشد.

زمان مورد نیاز برای رسیدن بخار (آب 15 درجه الی 100 درجه) بین 15 الی 30 دقیقه بسته به نوع برق (سه فاز-تکفاز) متغیر است. برق ورودی تک فاز و سه فاز امکان پذیر است و البته با توجه به اینکه در برق سه فاز بار الکتریکی روی سه سیم جریان تقسیم می گردد لذا استفاده از برق سه فاز بهتر می باشد.

پمپ تغذیه دستگاه بطور کاملاً اتوماتیک آب را از منبع به دستگاه وارد می نماید و با توجه به اینکه این عمل بصورت خودکار و مداوم صورت می گیرد نیازی به آب کردن این کارواش بخار برقی، توسط کاربر نمی باشد.

مشخصات طراحی و ساخت

این دستگاه با محصولات مشابه خارجی کاملا متفاوت است. در ساختمان مکانیکی این دستگاه سعی شده بر اساس استانداردهای BS و ASME مخزن تولید بخار از توانایی و استحکام بالایی برخوردار باشد، لذا از ورق های فولادی مناسب و جوشکاری مطابق با استانداردهای بین المللی EN282 و EN283 استفاده شده است.

انرژی الکتریکی در این دستگاه تولید انرژی گرمایی نموده و این انرژی بطور مستقیم وارد آب می شود و در نهایت تولید بخار می کند.

ایمنی دستگاه

تمام تجهیزات ایمنی شامل سوپاپ اطمینان، سنسورهای کنترل دمای مخزن و سیستم های کنترل فشار روی این دستگاه نصب شده اند.

قطعات و لوازم دستگاه

تمام قطعات مصرفی در تولید این محصول از بهترین های موجود در بازار داخلی می باشد و در صورت نیاز در هر نقطه ای از کشور قابل دستیابی است (در صورتی که در محصولات مشابه خارجی خیلی از قطعات در داخل کشور قابل دستیابی نیست و خدمات پس از فروش ندارند)

خصوصیات کاربردی

این دستگاه به طور کاملا اتومات کار می کند و به راحتی قابل جابجایی و استفاده در هر مکانی می باشد و قادر است به صورت تمام شیفت کاری مورد استفاده قرار گیرد و تولید بخار نماید. از مزایای بسیار مهم دستگاه بخار برقی عدم ایجاد آلودگی احتراقی و دود در محل کار می باشد لذا از این دستگاه در محل هایی که مسقف و در بسته می باشد می توان استفاده کرد.

توجه: زمان کار و روشن شدن بویلر بستگی به میزان استفاده کاربر از بخار دارد لذا امکان دارد توان مصرفی در یک شیفت کاری از میزان حداکثر اعلام شده در جداول فنی بسیار کمتر باشد.

ویژگی منحصر بفرد دستگاه

در طراحی دستگاه بخار برقی سیستم تغذیه آب ورودی به طور کاملا پیوسته و اتومات طراحی شده یعنی نیازی به وارد کردن آب به داخل آن نمی باشد و خود دستگاه بطور اتومات آب را توسط پمپ مخصوص وارد بویلر می کند همچنین برای اینکه دمای جوش در هنگام ورود آب سرد به داخل مخزن دیگ کاهش پیدا نکند و به عبارتی بویلر از جوش نیافتد یک سیستم تغذیه زمان دار طراحی شده که بصورت اتومات عمل می کند و برای اولین بار توسط این شرکت اجرا و نصب گردیده است.
