دیگ بخار فوری
اختراع دستگاه مولد بخار فوری ژنراتوری (واتر تیوب)- طرح جدید دیگ بخار
اخیراً گروهی از کارشناسان و مهندسان مجرب در شرکت صنایع دما بخار مشهد گروه تخصصی مشهد بویلر موفق شدهاند محصولی را به ثبت اختراع برسانند که سبب ایجاد تحول بزرگ و شگفتی در استفاده از بخار در صنایع مختلف شده است.
پیرو برخی اقدامات انجام شده از دهه ۷۰ میلادی، توسط برخی شرکتها در کشورهای ایتالیا، آلمان و آمریکا، این شرکت با بررسی تکنولوژی روز به کار رفته در دستگاه های مولد بخار پیشرفته، برای اولین بار موفق به طراحی و ساخت دستگاه بخار فوری ژنراتوری با قابلیت تولید بخار پیوسته و فوری و بدون خطر انفجار گردید.
لازم بذکر است که محصولات تولید شده علاوه بر انحصار و ثبت اختراع داخلی دارای تمایز بینالمللی از جهت نوع طراحی نیز میباشند. سرعت عملکرد و ایمنی بسیار بالا در طرح جدید دیگ بخار فوری افزایش یافته بطوریکه شاهد یک عملکرد بسیار سریع در تولید بخار یعنی زمانی کمتر از یک دقیقه هستیم.
همچنین از آنجایی که یکی از مهمترین و با اهمیتترین مسائل در هر دستگاهی ایمنی آن است، خصوصا زمانی که با بخار داغ سر و کار داریم این مقوله از اهمیت بسیار بالایی برخوردار است. با تلاش شبانهروزی کارشناسان واحد تولیدی بر روی این محصول انحصاری، توانستهاند با تغییر اساس طراحی، خطرات کاربردی را به کمترین میزان و خطر انفجار را به حدود صفر برسانند.
علاوه بر این موارد بسیار مهم میتوان خصوصیات مهم دیگری از قبیل: امکان جابجایی این محصولات در حین تولید بخار، کاهش مصرف انرژی و سوخت، راهاندازی و روشن کردن راحت تر، اورهال و سرویس سریع دستگاه، عمر طولانیتر با تعویض قطعات موثر بدون کاهش فشار کاری و تولید همزمان بخار خشک و مرطوب را نیز برشمرد.
یکی از بزرگترین مزایای این محصول که ثبت اختراع شرکت صنایع دما بخار مشهد می باشد امنیت صد در صدی و ضد انفجار بودن آن است و با عنایت به اینکه ایمنی در محیط های مسکونی و کاری از اهمیت بالایی برخوردار است، لذا شرکت دما بخار مشهد مفتخر است که پس از سالها تحقیق و بررسی موفق به طراحی و تولید این محصول جدید گردیده و سعی در برآورده کردن این مهم داشته و دارد لذا این ویژگی محصولات جدید، باعث شده بسیاری از شرکت ها و سازمان های معتبری که به دنبال امنیت در محیط کارشان هستند استقبال گسترده ای از آن داشته باشند.
همچنین از خصوصیات مهم دیگر این محصولات جدید می توان به طراحی سفارشی و تولید مطابق نیاز و خواسته خریداران اشاره کرد که هر شرکت می تواند با توجه به فعالیت خود و نوع و فضای کاری خاص خود اقدام به سفارش محصول نماید.
به عنوان مثال شرکت ایران خودرو و خیلی دیگر از شرکت های خودرو ساز و صنعتی با سفارش چندین دستگاه در طول سال های گذشته از آن برای بحث چربی زدایی در فرآیندهای فسفاته کردن و موارد متنوع استفاده کرده و به نتایج بسیار خوبی دست پیدا نموده اند.
همچنین در خیلی دیگر از صنایع از جمله چندین شرکت باتری سازی معتبر (از جمله صبا باتری) این محصولات را برای پروسه های گرمایش و کیورینگ در مراحل مختلف تولید به کار می برند. این محصولات در فواصل انتقال بخار پرفشار یا در کاربردهای تولید بخار تمیز و یا کاربردهای تمیزکاری و ضدعفونی نیز در سطح وسیعی مورد استفاده قرار گرفته و در حال بهره برداری در داخل و خارج از کشور می باشد.
کاربرد دستگاه مولد بخار فوری
علاوه بر امکان جایگزینی طرح جدید دیگ بخار در خیلی از سیستمهای حرارتی و گرمایشی متعارف مانند دیگ بخار فایرتیوب، دیگ آبگرم و دیگ روغن داغ، در موارد دیگر مصرف بخار مانند استفاده بعنوان تمیزکننده بخار، کارواش بخار، یخزدایی هواپیما، تولید بخار تمیز و … نیز بسیار مفید است.
استیم ژنراتورهای ساخت شرکت دما بخار مشهد از نظر شکل ظاهری به دو صورت پکیج شده و غیر پکیج شده ساخته می شوند. ظرفیت های پایین تر را می توان به صورت پکیج شده ارائه داد.

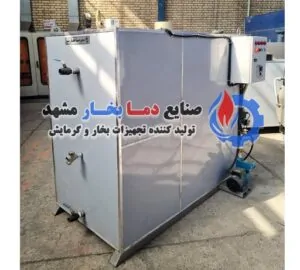

سوپر استیم ژنراتور پکیج شده
ظرفیت های متعارف: 50، 100، 150، 200، 300، 400، 500، 700 کیلو گرم بخار در ساعت
- فشار کاری متعارف: 6، 8 و 10 اتمسفر
- دمای کاری متعارف: 100 الی 160 درجه سانتی گراد
- طرح بویلر: واتر تیوب
- شاسی: یکپارچه فولادی با عدم نیاز به فونداسیون
- فرمان: كنترل تمام اتوماتیك دیگ بخار و با امکان نصب PLC

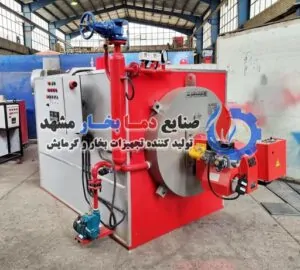

سوپر استیم ژنراتور (دیگ بخار فوری)

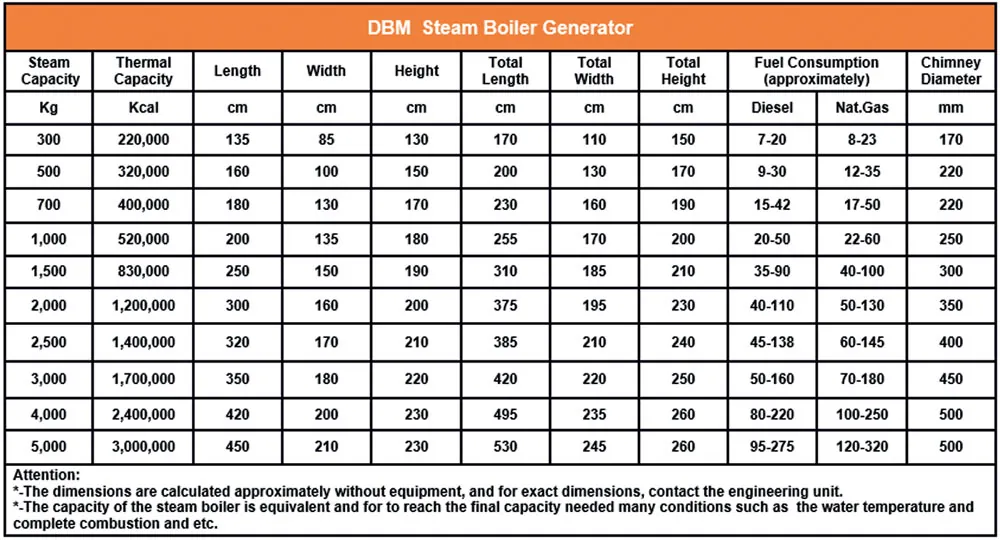

ظرفیت های متعارف: 300، 500، 700، 1000، 2000، 2500، 3000، 4000، 5000 کیلو گرم بخار در ساعت
- فشار کاری متعارف: 6، 8 و 10 اتمسفر
- دمای کاری متعارف: 100 الی 160 درجه سانتی گراد
- طرح بویلر: واتر تیوب
- شاسی: یکپارچه فولادی با عدم نیاز به فونداسیون
- فرمان: كنترل تمام اتوماتیك دیگ بخار و با امکان نصب PLC
برخی از مزایای ویژه استیم ژنراتورها و برتری آن نسبت به دیگ های فایر تیوب
1- ایمنی 100% و بسیار بالا (غیر قابل انفجار)
2- تحمل فشارهای بسیار بالا ( بالاتر از 100 اتمسفر) در سیستم ژنراتوری
3-سرعت بسیار بالای تولید بخار در حد لحظه ای و فوری (بر خلاف محصولات بویلری)
4-امکان طراحی و تولید عملکرد بخار تر و بخار خشک (بخار سوپرهیت بصورت سفارشی)
5-امکان طراحی چند کاره و بسیار متفاوت با توانایی تولید بخار و آبگرم
6- وزن کمتر و امکان و قابلیت جابجایی راحت تر حتی در حین کار (مناسب برای سیستم های پرتابل)
7- امکان اورهال سریع یا تعویض و سرویس آسان سیستم ژنراتور بدون هیچ کاهشی در فشار کاری
8- حذف فرآیندهای پرهزینه تعمیرات و رسوب گیری با امکان راحت تر در سیستم ژنراتور یا تعویض جزئی یا کلی
9-عدم نیاز به بازرسی ادواری بعد از اورهال دستگاه (چون این بازرسی برای بررسی ایمنی دیگ های فایرتیوب است)
10-امکان نصب سیستم اکونومایزر روی دستگاه (کاهش اتلاف دما و ذخیره انرژی خارج شده از اگزوز)
11-امکان طراحی و ساخت بسیار متنوع از جهت آیتم های اصلی یا طراحی در شکل و یا در کیفیت و نوع بخار
12-حذف تجهیزات کنترلی لول آب و کاهش مشکلات فراوان ناشی از آنها
13- امکان انتقال راحت بخار به فواصل دور بدون افت فشار در محل مصرف بخار با افزایش فشار کاری دستگاه ژنراتور
14-عدم نیاز به آبنما و کاهش مشکلات ناشی از خرابی و شکستن آبنما
15-عدم نیاز به دریچه های بازدید و بازرسی خطرناک و مشکل آفرین بر روی بدنه دیگ
16- حذف مشکلات ناشی از ایجاد رسوب دوده و تمیزکاری دوره ای در لوله های دیگ
17-تولید کاملا بومی و ملی با امکان دسترسی راحت به کلیه قطعات و تجهیزات مورد استفاده در طراحی و ساخت دستگاه
18-امکان ارائه با قیمت تمام شده پایین تر و با کیفیت برتر نسبت به دیگ های بخار فایر تیوب
19- نصب بسیار ساده تر و استفاده و کاربری آسان تر نسبت به دیگ های فایرتیوب
مقایسه دیگ بخار فایر تیوب با دیگ بخار واترتیوب (دیگ بخار فوری)
| طرح جدید بخار فوری | طرح قدیم دیگ بخار |
| در عرض 3 تا 6 دقیقه بخار تولید می شود | زمان تولید بخار 30 تا 60 دقیقه است |
| فشار بخار خروجی 1 تا 15 اتمسفر است | فشار بخار خروجی 1 تا 6 اتمسفر است |
| احتمال انفجار وجود ندارد، ایمنی در حد 100 درصد | احتمال انفجار در صورت عدم رعایت اصول فنی و ایمنی وجود دارد |
| وزن دستگاه 150 تا 500 کیلوگرم است | 800 تا 5000 کیلوگرم وزن دارد |
| امکان جابجایی راحت حتی در حین کار | امکان جابجایی به دلیل نصب تاسیسات وجود ندارد |
| بدون نیاز به تاسیسات خاص | نیاز به تاسیسات و موتورخانه دارد |
| راه اندازی و نصب بسیار آسان توسط خود فرد | باید توسط همکار فنی نصب و راه اندازی شود |
| مصرف سوخت فقط در لحظه استفاده از دستگاه | مصرف سوخت بیشتر به دلیل کارکرد مداوم |
| طرح ساخت با استفاده از تکنولوژی مولد بخار |
کاربرد بخار در صنعت
استفاده از بخار بعنوان تامینکننده نیروی محرک ماشین آلات و یا ایجاد گرما از قدیم مورد توجه بوده و هم اکنون نیز از مهمترین ابزار انتقال انرژی در جهان میباشد. به حرکت درآوردن چرخ توربین و ژنراتورها در نیروگاهها، گرمایش در فرآیندهای پالایشگاهی، پخت مواد در صنایع غذایی، گرمایش و عملآوری در بتنسازی و دهها مورد دیگر کاربردهای گوناگون بخار هستند.
در کنار مزایای فراوانی که استفاده از بخار دارد ماهیت دیگ بخار فایرتیوب به نوعی است که برخی مشکلات در استفاده از آن وجود دارد. هرچند سازندگان معتبر بویلر تا حدود زیادی در پی رفع این مشکلات بودهاند اما اغلب این موارد ربطی به کیفیت ساخت ندارد و جزو خصوصیات ذاتی آن میباشد.
مشکلات و مخاطرات استفاده از دیگ بخار فایرتیوب
دیگ بخار شامل یک مخزن با ظرفیتی تقریبا بین 50 تا 50000 لیتر میباشد. زمان تولید بخار اولیه (با در نظرگرفتن زمان پر شدن با آب و به جوش آمدن اولیه) با توجه به ظرفیت دیگ حداقل بیست دقیقه و در ظرفیتهای بالا تا دو ساعت به طول خواهد انجامید.
برای در دسترس بودن بخار، بویلر باید بصورت دائمی روشن باشد در نتیجه مصرف سوخت بسیار بالاست. علاوه بر این با کم شدن سطح آب مخزن و ورود مجدد آب به بویلر عملیات تولید بخار متوقف خواهد شد.
اما شاید همه این موارد در برابر خطر انفجار دیگ بخار کم اهمیت باشند. با بررسی اخبار انفجارهای خسارت بار متوجه خواهید شد که درصد زیادی از این حوادث بخاطر استفاده از دیگ بخار غیر استاندارد و یا مشکلات در دیگ های بخار قدیمی است.
علاوه بر موارد گفته شده دیگ بخار در زمان روشن بودن سر و صدای نسبتا بالایی دارد. نصب و راه اندازی آن مشکل بوده و نیاز به حضور کارشناس آموزش دیده برای اینکار وجود دارد، بعلاوه استفاده از اپراتور آموزش دیده در حین کار دستگاه الزامی است.
کاربرد دستگاه مولد بخار ژنراتوری
علاوه بر امکان جایگزینی طرح جدید دیگ بخار در خیلی از سیستمهای حرارتی و گرمایشی متعارف مانند دیگ بخار فایرتیوب، دیگ آبگرم و دیگ روغن داغ، در موارد دیگر مصرف بخار مانند استفاده بعنوان تمیزکننده بخار، کارواش بخار، یخزدایی هواپیما، تولید بخار تمیز و … نیز بسیار مفید است.
گستردگی استفاده از این محصولات به نحوی است که در خیلی از ارگانها یا سازمانها و مجموعههای عمومی اقدام به بهرهگیری از این محصولات بخار منحصربهفرد شده است.
از جمله میتوان به استفاده در خط رنگ کارخانه ایران خودرو و مجموعه خودروهای مهر کرمان، عملیات تمیزکردن و ضدعفونی در بیمارستان در شهر کرمان، ضدعفونی و باکتری زدایی در تولید قارچ تبریز، عمل آوری بتن شیراز و استفاده از بخار تمیز در فرآیندهای تولید مواد غذایی در شیراز و تهران ،تمیزی و نظافت معابر شهری و مکان های عمومی در شهر کیش، چربیزدایی صنعتی در کارخانجات لاستیک شهر کرمان و استفاده گسترده در خیلی از کارواشهای بخار مدرن در سرتاسر ایران و کشورهای همسایه اشاره نمود.

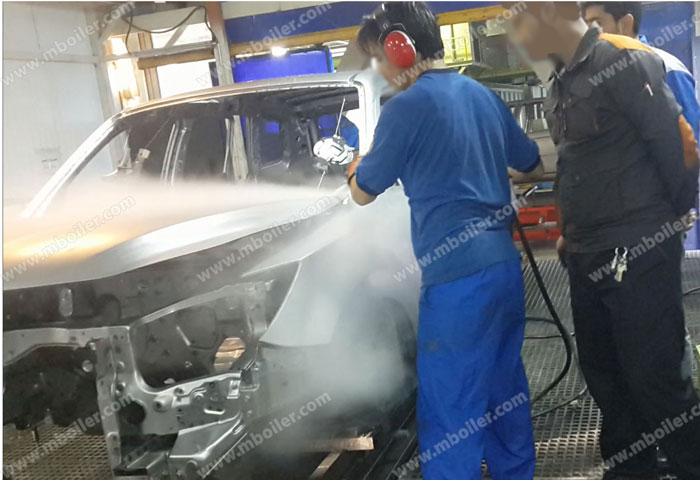

استفاده از دستگاه بخار ژنراتوری (طرح جدید دیگ بخار) در کارخانه ایران خودرو
دستگاههای تمیزکاری نوین بخار، مزایای متعدد دیگری ایجاد نموده که به اقرار کارشناسان و مهندسان باعث اشتیاق بیشتر در کاربرد و جایگزینی با روشهای سنتی شده است که به عنوان نمونه میتوان به کاهش و حذف فاضلابهای خانگی و صنعتی، حذف رسوبات کلسیم بر روی سطوح بعد از تمیزکاری و ضدعفونی و بهداشتی شدن سطوح اشاره کرد.
صادرات موفق
استقبال از طرح جدید دیگ بخار علاوه بر صنایع و مصرفکنندگان داخلی، در خیلی از کشورها از جمله عراق، امارات متحده عربی، عمان، افغانستان، ترکمنستان و … نیز چشمگیر بوده است که این امر سبب ایجاد فضای صادراتی خیلی مناسب و کمک به اقتصاد کشور عزیزمان شده است.
به زودی این نمونه از دستگاههای بخار جایگزین کامل طرحهای قدیمی خواهد شد و در حال حاضر به خوبی جای خود را میان مصرفکنندگان پیدا کرده است. صنایع دما بخار مشهد تولیدکننده انواع مخازن تحت فشار از قبیل دیگ بخار، دیگ روغن داغ و دیگ آبگرم و به عنوان تنها دارنده مجوز ساخت دستگاه بخار ژنراتوری آماده ارائه مشاوره رایگان در زمینه تجهیز و خرید دستگاه مناسب کسب و کار شما میباشد.
