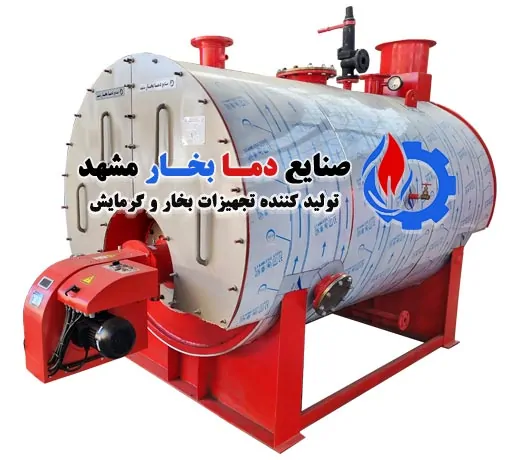

دیگ آبگرم 1000000 کیلوکالری

دیگ فولادی آبگرم چیست؟

دیگ های فولادی آبگرم یا آبداغ را می توان اصلی ترین جزء تاسیسات گرمایشی ساختمان به حساب آورد زیرا این دیگ آبگرم است که حرارت حاصل شده از شعله مشعل را به آب منتقل کرده و درنتیجه در سیستم باعث گرم شدن مصرف کننده ها می شود.

چون در سیستم حرارت مرکزی با آبگرم، انتقال حرارت توسط سیال آب صورت می گیرد به همین دلیل در این سیستم باید تاسیسات کامل گردش آب نصب شوند.

در دیگ های آبگرم حداکثر دمای آب داخل دیگ 90 درجه سانتیگراد می باشد چون همانطور که می دانید آب در دمای 100 درجه سانتی گراد به جوش آمده و شروع به تبخیر شدن می کند.

دیگ فولادی آبگرم همانطور که از نامش پیداست از ورق و لوله های آلیاژی آتشخوار تهیه شده است. دیگ های فولادی در کارخانه و توسط دستگاه به صورت یکپارچه ساخته می شوند.

دیگ فولادی از ورقه های فولادی با ضخامت های مختلف ساخته می شود. لوله های آتش خوار با جنس آلیاژ مخصوص حرارت ایجاد شده توسط مشعل را به سیال انتقال می دهد.

برای کنترل و ایمنی در دیگ انواع تجهیزات کنترلی نظیر شیر فشار شکن ، شیر تخلیه، ترموستات و … نصب می شود.

برای افزایش راندمان می توان از تجهیزات جانبی نظیر سختی گیر، دی اریتور و … نیز استفاده نمود.

دیگ آب گرم فولادی سه پاس

هوای داغ حاصل از سوختن مشعل دیگ، ۳بار در داخل کوره دیگ جریان می‌یابد و در آخر از دودکش دیگ خارج می‌گردد. دیگ آبگرم سه پاس از همه دیگ‌های بالا دارای بازدهی گرمایشی بیشتری است. به همین دلیل کاربرد بیشتری نیز دارد.

در ادامه به ساختار بویلر آبگرم فولادی واتر تیوب و فایر تیوب اشاره خواهیم داشت. دیگ آبگرم فولادی از اجزایی شامل بدنه دیگ، لوله ها، صفحات نگهدارنده لوله ها، کوره دیگ، اتصالات لوله رفت و برگشت، اتصال لوله انبساط، شیر اطمینان و شیر تخلیه، دریچه های بازرسی، محفظه دود، درب های جلو و عقب، اتصال دودکش عایق و روکش، شاسی تشکیل شده است.

اجزای دیگ آب گرم فولادی چیست؟

دیگ فولادی آبگرم از ساختار بسیار ساده ای شامل اجزای ذیل تشکیل شده است:

1. پوسته یا بدنه بویلر که وظیفه نگهداری حجم آب داخل دیگ را به عهده دارد
2. کوره اصلی که اولین مرحله ورود سوخت مشتعل شده به داخل بویلر را به عهده دارد
3. کوره فرعی در بویلرهای آبگرم ظرفیت بالا (سه پاس)
4. لوله های پاس های حرارتی
5. درب ها، پایه ها و اتصالات دیگ آبگرم فولادی

لوازم مصرفی در دیگ آب گرم

1. مشعل دیگ
2. اکوستات
3. ترمومتر و مانومتر
4. شیرآلات مصرفی

مشعل دیگ معمولاً از نوع گازوئیلی یا دوگانه سوز و یا نوع دیگر و از محصولات تولیدی کارخانه جات معتبر مانند پارس، کاوه، ایران رادیاتور و گرم ایران و بسته به نوع نیاز و مصرف مشتریان تعیین، خریداری و نصب می گردد. و موارد دیگر نیز از شرکت های معتبر و مورد تایید تهیه و بر روی دستگاه نصب می شوند.

فرآیند ساخت

برشکاری و سوراخکاری با تجهیزات مورد تایید موسسه استاندارد

جوشکاری ها مطابق با WPS تایید شده

تست های غیرمخرب جوشکاری (NDT) توسط بازرسان مورد تایید اداره استاندارد

تست هیدرواستاتیک (تست با آب) در حضور ناظر موسسه استاندارد

مواد اولیه مصرفی در طراحی و ساخت دیگ آبگرم

ورق های فولادی آلیاژی کاملا مورد تایید شرکت بازرسی و اداره استاندارد و با اخذ گواهی از آزمایشگاه متالوژی رازی در تهران، که به مشتری ارائه می گردد.

لوله های عبور دود (لوله های آتش) نیز از نوع آلیاژی و کاملا مورد تایید شرکت بازرسی و اداره استاندارد و با اخذ گواهی از آزمایشگاه متالوژی رازی در تهران، که به مشتری ارائه می گردد.
میل مقاوم های مصرفی از نوع آلیاژی و مورد تایید شرکت بازرسی و اداره استاندارد و با اخذ گواهی از آزمایشگاه متالوژی رازی در تهران می باشند

لوله های نازل های تحت فشار از نوع مخصوص مخازن تحت فشار و مورد تایید استاندارد می باشند

فلنج های مصرفی از انواع PN و یا ASTM استاندارد و کاملا تایید شده توسط گواهی معتبر می باشند

پیچ و مهره های مصرفی از نوع استاندارد ASTM و دارای تاییدیه از کارخانجات معتبر می باشند

مواد مصرفی در عایق کاری از بهترین مواد مهندسی ایزولاسیون رایج در کشور و مورد تایید استاندارد می باشند

روکش دیگ ها از ورق های استیل می باشند

انتخاب دیگ آب گرم فولادی

عوامل موثر در انتخاب دیگ آبگرم عبارتند از:

ضریب های ایمنی و اطمینان

هزینه های اولیه

میزان مصرف انرژی

هزینه های تعمیر و نگهداری بویلر

ظرفیت گرمایی دیگ

عمر دستگاه بویلر

دمای آب برگشتی به بویلر

قابلیت تغییر ظرفیت گرمایی دیگ آبداغ

عوامل مهم در انتخاب دیگ آبگرم:

1. هزینه اولیه
2. عمر دستگاه
3. ضریب اطمینان
4. ظرفیت گرمایی
5. هزینه مصرف انرژی
6. هزینه تعمیر و نگهداری
7. دمای آب برگشت به دیگ
8. قابلیت تغییر ظرفیت گرمایی یعنی افزایش و یا کاهش ظرفیت گرمایی
