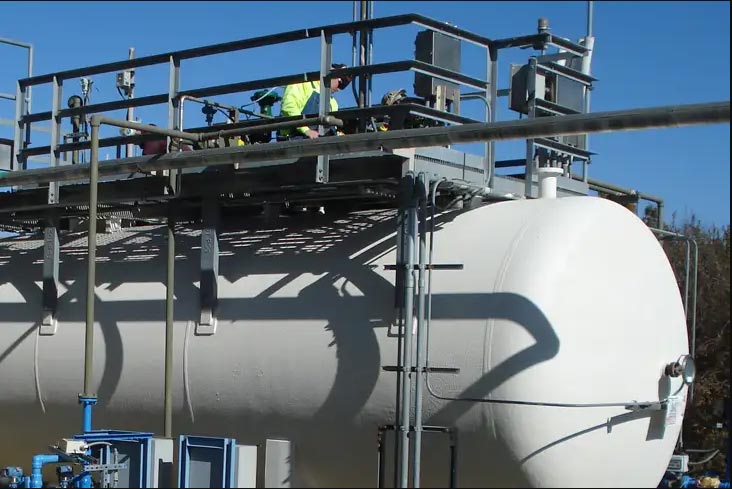

مخازن تحت فشار تجهیزاتی هستند که برای نگهداری یا فرآیند سیالات در فشاری بالاتر یا پایین‌تر از فشار محیط طراحی و ساخته می‌شوند. به دلیل وجود فشار در داخل این تجهیزات، سلامت بدنه، جوش‌ها، اتصالات و تجهیزات ایمنی آنها اهمیت زیادی دارد و بازرسی دوره‌ای می‌تواند به شناسایی عیوب، خوردگی، ترک، کاهش ضخامت و سایر مشکلات احتمالی کمک کند.
بازرسی مخزن تحت فشار باید متناسب با نوع مخزن، شرایط کاری، سیال، فشار و دمای کار، سابقه بهره‌برداری، وضعیت خوردگی و الزامات استانداردها و مقررات مربوط انجام شود.
بازرسی مخزن تحت فشار چیست؟
بازرسی مخزن تحت فشار مجموعه‌ای از بررسی‌های ظاهری، ابعادی، غیرمخرب و در صورت نیاز آزمون‌های فشاری است که با هدف ارزیابی وضعیت فنی مخزن و اطمینان از ادامه کارکرد ایمن آن انجام می‌شود.
در این بازرسی مواردی مانند موارد زیر مورد بررسی قرار می‌گیرند:
- وضعیت ظاهری بدنه و اجزای مخزن
- خوردگی و زنگ‌زدگی
- کاهش ضخامت جداره
- ترک و عیوب احتمالی در جوش‌ها
- تغییر شکل یا فرورفتگی بدنه
- وضعیت نازل‌ها، فلنج‌ها و اتصالات
- وضعیت تجهیزات و اتصالات ایمنی
- نشتی‌های احتمالی
- سوابق تعمیرات و بازرسی‌های قبلی
- شرایط بهره‌برداری و فشار و دمای کاری
هدف از بازرسی، صرفاً پیدا کردن یک عیب ظاهری نیست؛ بلکه باید مشخص شود آیا مخزن همچنان شرایط لازم برای ادامه بهره‌برداری را دارد یا به تعمیر، بررسی بیشتر، کاهش شرایط کاری یا خروج از سرویس نیاز دارد.
استانداردهای مرتبط با بازرسی مخازن تحت فشار
استاندارد یا مقررات مورد استفاده برای بازرسی مخزن به نوع تجهیز، مرحله عمر آن و مقررات محل نصب بستگی دارد.
از مراجع شناخته‌شده در این زمینه می‌توان به موارد زیر اشاره کرد:
- ASME BPVC Section VIII برای طراحی و ساخت بسیاری از مخازن تحت فشار
- API 510 برای بازرسی در حین سرویس مخازن تحت فشار
- BS EN 13445 برای مخازن تحت فشار بدون شعله
بنابراین نباید یک روش یا فاصله زمانی ثابت را برای تمام مخازن تحت فشار در نظر گرفت. برنامه بازرسی باید بر اساس مشخصات مخزن، شرایط بهره‌برداری، سابقه تعمیرات و الزامات استاندارد و مقررات مربوط تعیین شود.
مراحل بازرسی مخزن تحت فشار
بازرسی مخزن تحت فشار می‌تواند شامل چند مرحله باشد. بسته به شرایط تجهیز، ممکن است همه این مراحل لازم نباشد یا بررسی‌های تکمیلی نیز به آنها اضافه شود.
۱. بررسی سوابق مخزن
قبل از شروع بازرسی فنی، سوابق مخزن بررسی می‌شود. این سوابق می‌تواند شامل موارد زیر باشد:
- مشخصات فنی و نقشه‌های مخزن
- فشار و دمای طراحی و کاری
- جنس و ضخامت اولیه قطعات
- سوابق بازرسی‌های قبلی
- گزارش تعمیرات و تغییرات انجام‌شده
- نتایج آزمون‌های قبلی
- سابقه خوردگی یا نشتی
- شرایط و مدت زمان بهره‌برداری
بررسی این اطلاعات به بازرس کمک می‌کند نقاط حساس مخزن و مواردی را که نیاز به بررسی دقیق‌تر دارند، شناسایی کند.
۲. بازرسی ظاهری
بازرسی ظاهری یکی از اولین مراحل بررسی مخزن است و معمولاً برای شناسایی نشانه‌های قابل مشاهده آسیب یا تغییر وضعیت انجام می‌شود.
در بازرسی ظاهری موارد زیر بررسی می‌شوند:
- بدنه و عدسی‌های مخزن
- نازل‌ها و اتصالات
- فلنج‌ها و پیچ‌ها
- جوش‌ها و نواحی اطراف آنها
- آثار خوردگی و زنگ‌زدگی
- نشتی
- تغییر شکل، تورفتگی یا برآمدگی
- وضعیت عایق‌کاری و پوشش خارجی
- پایه‌ها، ساپورت‌ها و متعلقات نصب
در صورت مشاهده نشانه‌های غیرعادی، ممکن است انجام آزمون‌های تکمیلی مانند ضخامت‌سنجی یا آزمون‌های غیرمخرب ضروری باشد.
۳. بازرسی داخلی
در صورت امکان و با رعایت الزامات ایمنی، داخل مخزن نیز مورد بررسی قرار می‌گیرد.
در بازرسی داخلی مواردی مانند موارد زیر اهمیت دارند:
- خوردگی داخلی
- پوسته‌شدن یا رسوب
- ترک‌ها و عیوب سطحی
- کاهش ضخامت
- وضعیت جوش‌های داخلی
- تغییر شکل قطعات
- آثار خوردگی موضعی یا حفره‌ای
- وضعیت نواحی اطراف نازل‌ها و اتصالات
قبل از ورود به داخل مخزن باید مخزن از سرویس خارج، ایزوله و تخلیه شده و الزامات مربوط به ورود به فضای بسته رعایت شود.
۴. ضخامت‌سنجی
یکی از مهم‌ترین بررسی‌ها در بسیاری از مخازن تحت فشار، اندازه‌گیری ضخامت جداره است. در اثر خوردگی یا فرسایش، ضخامت بدنه ممکن است در طول زمان کاهش پیدا کند. بنابراین اندازه‌گیری ضخامت در نقاط مناسب می‌تواند برای ارزیابی وضعیت فعلی مخزن و مقایسه با نتایج بازرسی‌های قبلی مورد استفاده قرار گیرد.
ضخامت‌سنجی معمولاً با روش اولتراسونیک (UT) انجام می‌شود و محل و تعداد نقاط اندازه‌گیری باید متناسب با نوع مخزن و شرایط آن تعیین شود. مقایسه نتایج اندازه‌گیری‌های مختلف در طول زمان همچنین می‌تواند به شناسایی روند کاهش ضخامت کمک کند.
آزمون‌های غیرمخرب در بازرسی مخزن تحت فشار
در صورتی که بازرسی ظاهری یا سایر بررسی‌ها احتمال وجود عیب را نشان دهد، می‌توان از روش‌های آزمون غیرمخرب (NDT) استفاده کرد.
مهم‌ترین روش‌های مورد استفاده عبارت‌اند از:
آزمون اولتراسونیک (UT)
در آزمون اولتراسونیک از امواج صوتی با فرکانس بالا برای بررسی ضخامت یا شناسایی برخی ناپیوستگی‌های داخلی استفاده می‌شود.
یکی از کاربردهای رایج UT در مخازن تحت فشار، ضخامت‌سنجی جداره است.
آزمون رادیوگرافی (RT)
در روش رادیوگرافی از پرتوهای ایکس یا گاما برای بررسی برخی عیوب داخلی، به‌خصوص در نواحی جوش، استفاده می‌شود.
آزمون ذرات مغناطیسی (MT)
این روش برای شناسایی عیوب سطحی و نزدیک به سطح در مواد فرومغناطیس کاربرد دارد.
آزمون مایعات نافذ (PT)
در آزمون مایعات نافذ، مواد نافذ وارد ناپیوستگی‌های سطحی می‌شوند و امکان شناسایی ترک‌ها و عیوب باز به سطح را فراهم می‌کنند.
بازرسی چشمی (VT)
بازرسی چشمی پایه بسیاری از بررسی‌های فنی است و می‌تواند برای شناسایی ترک‌های قابل مشاهده، خوردگی، نشتی، تغییر شکل، عیوب ظاهری جوش و سایر مشکلات مورد استفاده قرار گیرد.
انتخاب روش NDT باید بر اساس جنس، نوع عیب مورد انتظار، محل بررسی و الزامات فنی مربوط انجام شود.
آزمون فشار مخزن
در برخی شرایط، انجام آزمون فشار برای ارزیابی استحکام و آب‌بندی مخزن مورد نیاز است. آزمون فشار می‌تواند بسته به الزامات فنی و شرایط تجهیز به روش مناسب انجام شود. آزمون هیدرواستاتیک یکی از روش‌های متداول است که در آن مخزن با سیال مناسب پر شده و فشار آزمون طبق الزامات مربوط اعمال می‌شود.
آزمون پنوماتیک نیز با استفاده از هوا یا گاز انجام می‌شود، اما به دلیل انرژی ذخیره‌شده در گاز فشرده، خطرات آن بیشتر است و باید تنها در شرایط و مواردی که از نظر فنی مجاز و ضروری است، طبق دستورالعمل و الزامات مربوط انجام شود.
فشار آزمون نباید به صورت یک عدد ثابت و عمومی برای همه مخازن تعیین شود؛ بلکه باید بر اساس طراحی، استاندارد ساخت، مشخصات سازنده و الزامات بازرسی و مقررات مربوط تعیین شود.
برای آشنایی بیشتر با آزمون هیدرواستاتیک و روش انجام آن می‌توان به مقاله تست هیدرواستاتیک دیگ بخار و برای آزمون با هوا به مقاله تست پنوماتیک مخازن تحت فشار مراجعه کرد.
بازرسی جوش‌های مخزن
جوش‌ها از قسمت‌های مهم مخازن تحت فشار هستند و در صورت نیاز باید با روش‌های مناسب مورد بررسی قرار گیرند.
در بازرسی جوش می‌توان موارد زیر را بررسی کرد:
- ظاهر و شکل جوش
- ترک‌های سطحی
- ناپیوستگی‌های جوش
- وضعیت ناحیه اطراف جوش
- آثار خوردگی در محل جوش
- عیوب داخلی احتمالی
انتخاب روش آزمون جوش به نوع اتصال، جنس قطعه، نوع عیب مورد انتظار و الزامات استاندارد مربوط بستگی دارد.
بازرسی تجهیزات و اتصالات ایمنی
علاوه بر بدنه مخزن، تجهیزات و اتصالات مرتبط نیز باید در محدوده بازرسی قرار گیرند.
بسته به نوع مخزن، این تجهیزات می‌توانند شامل موارد زیر باشند:
- شیر اطمینان
- فشارسنج
- تجهیزات اندازه‌گیری دما
- شیرها و اتصالات
- تجهیزات کنترلی و حفاظتی
- نازل‌ها و فلنج‌ها
- سایر تجهیزات ایمنی پیش‌بینی‌شده در طراحی
عملکرد و وضعیت این تجهیزات باید مطابق الزامات فنی و برنامه بازرسی مربوط بررسی شود.
تعیین وضعیت مخزن پس از بازرسی
پس از انجام بازرسی، نتایج باید ثبت و ارزیابی شوند.
در صورت مشاهده عیب، بسته به نوع و شدت آن ممکن است اقدامات مختلفی لازم باشد، از جمله:
- تعمیر یا تعویض قسمت آسیب‌دیده
- انجام آزمون‌های تکمیلی
- بررسی مجدد پس از تعمیر
- کنترل شرایط بهره‌برداری
- کاهش شرایط کاری در صورت مجاز بودن
- یا در موارد لازم، خارج کردن مخزن از سرویس
تصمیم‌گیری درباره ادامه بهره‌برداری باید بر اساس نتایج بازرسی، محاسبات و الزامات فنی و قانونی مربوط انجام شود.
گزارش و مستندسازی بازرسی
نتایج بازرسی باید به شکل مناسب ثبت و نگهداری شوند. ثبت اطلاعات بازرسی‌های مختلف باعث می‌شود وضعیت مخزن در طول زمان قابل پیگیری باشد.
مواردی مانند موارد زیر می‌توانند در گزارش بازرسی ثبت شوند:
- مشخصات مخزن
- تاریخ بازرسی
- شرایط کاری
- وضعیت ظاهری
- نتایج ضخامت‌سنجی
- نتایج آزمون‌های غیرمخرب
- وضعیت جوش‌ها
- عیوب مشاهده‌شده
- تعمیرات انجام‌شده
- نتایج آزمون‌های فشار
- وضعیت تجهیزات ایمنی
- نتیجه نهایی بازرسی
مقایسه گزارش‌های دوره‌های مختلف می‌تواند اطلاعات ارزشمندی درباره روند خوردگی، کاهش ضخامت و تغییر وضعیت مخزن در اختیار قرار دهد.
چک‌لیست کلی بازرسی مخزن تحت فشار
یک چک لیست بازرسی کامل برای اطمینان از اینکه همه چیز در طول بازرسی متوجه شده است ضروری است. در اینجا چندین چک لیست وجود دارد که جنبه های کلیدی بازرسی را پوشش می دهد:
| موارد چک لیست | توضیحات |
| بازرسی بصری | سطوح بیرونی و جوش ها را از نظر عیوب بررسی کنید |
| گزارش های NDT | گزارش های آزمایش غیر مخرب را بررسی کنید |
| اندازه گیری ضخامت | اطمینان حاصل کنید که اندازه گیری ضخامت در محدوده قابل قبول است. |
| تست های فشار | نتایج آزمایش های فشار را تایید کنید. |
| ارزیابی خوردگی | سطوح خوردگی را ارزیابی کنید و برای نگهداری برنامه ریزی کنید. |
| رعایت مقررات | بررسی انطباق با مقررات مربوطه. |
| بررسی اسناد و مدارک | سوابق بازرسی و تاریخچه نگهداری را دقیق بررسی کنید. |
| آماده سازی واکنش اضطراری | برای شرایط اضطراری و سناریوهای شکست احتمالی آماده شوید. |
به صورت کلی می‌توان موارد زیر را در چک‌لیست بازرسی در نظر گرفت:
بررسی خارجی
- وضعیت بدنه
- خوردگی و زنگ‌زدگی
- نشتی
- تغییر شکل
- وضعیت جوش‌ها
- نازل‌ها و فلنج‌ها
- پایه‌ها و ساپورت‌ها
- عایق و پوشش
| موارد چک لیست | توضیحات |
| پوشش های خارجی | بازرسی از نظر عیوب (از جمله عایق و پوشش های مقاوم در برابر خوردگی باید نظارت شود) |
| کل نمای بیرونی مخزن | بررسی شده برای هر نوع نشت گاز، بخار یا مایع |
| نصب | بررسی می شود تا ببیند آیا آنها برای انبساط و انقباض مناسب اجازه می دهند یا خیر |
| اتصالات ظرف و مخزن | بازرسی از نظر تغییر شکل، ترک یا بریدگی، از جمله روی نازل ها، منهول ها و صفحات تقویت کننده |
| مهره، پیچ و مهره، صفحه فلنج، سطح ظرف | بازرسی از نظر خوردگی یا سایر عیوب |
| سطوح پوسته و سر | از نظر تاول، برآمدگی یا سایر تغییر شکل ها بررسی شود |
| اتصالات جوش داده شده و مناطق مجاور | از نظر ترک یا نقص بررسی می شود |
بررسی داخلی
- خوردگی داخلی
- رسوب و آلودگی
- ترک و عیوب سطحی
- وضعیت جوش‌ها
- کاهش ضخامت
- تغییر شکل
- وضعیت نواحی حساس
این بازرسی بر بررسی دقیق اجزای داخلی مخزن تحت فشار، سطوح و یکپارچگی ساختاری متمرکز است. هدف آن شناسایی عیوب، خوردگی یا آسیب در مخزن است که ممکن است عملکرد یا ایمنی آن را به خطر بیندازد.
| موارد چک لیست | توضیحات |
| داخل مخزن | از نظر ترک، تاول، خوردگی، تغییر شکل یا هر گونه نقص دیگر بررسی شود |
| موضوعات | بررسی می شود تا اطمینان حاصل شود که تعداد کافی رزوه روی اتصالات رزوه ای درگیر شده است |
| دهانه ها | منتهی به هر گونه اتصالات یا کنترل های خارجی بازرسی شده برای اطمینان از عاری بودن آنها از انسداد |
| تعطیلی های ویژه | برای اطمینان از کافی بودن آنها بررسی می شود |
| مناطقی که تمرکز تنش بالاست | از نظر ترک یا سایش دیگر بررسی شود |
آزمون‌های تکمیلی
- ضخامت‌سنجی UT
- آزمون VT
- آزمون MT
- آزمون PT
- آزمون RT در صورت نیاز
- آزمون فشار در صورت نیاز
تجهیزات ایمنی و کنترلی
- شیر اطمینان
- فشارسنج
- شیرها و اتصالات
- تجهیزات اندازه‌گیری و کنترل
مستندات
- سوابق بازرسی
- نتایج آزمون‌ها
- سوابق تعمیرات
- شرایط کاری
- گزارش نهایی بازرسی
جمع‌بندی
بازرسی مخزن تحت فشار یک بررسی واحد و محدود به مشاهده ظاهری بدنه نیست، بلکه می‌تواند مجموعه‌ای از بازرسی‌های ظاهری و داخلی، ضخامت‌سنجی، آزمون‌های غیرمخرب، بررسی جوش‌ها، کنترل تجهیزات ایمنی و در صورت نیاز آزمون فشار را شامل شود.
نوع و دامنه بازرسی باید بر اساس مشخصات مخزن، شرایط بهره‌برداری، سابقه تجهیز و استانداردها و مقررات مربوط تعیین شود. ثبت نتایج بازرسی و مقایسه آنها با سوابق قبلی نیز نقش مهمی در ارزیابی وضعیت مخزن و تصمیم‌گیری درباره ادامه بهره‌برداری، تعمیر یا بررسی‌های تکمیلی دارد.
