بخار اشباع یکی از مهمترین انواع بخار مورد استفاده در صنایع است و در بسیاری از فرآیندهای گرمایشی، تولیدی و شستوشوی صنعتی کاربرد دارد. بیشتر بخاری که در بویلرهای صنعتی برای انتقال حرارت و انجام فرآیندهای مختلف تولید میشود، در محدوده بخار اشباع مورد استفاده قرار میگیرد.
اما بخار اشباع دقیقاً چیست؟ در چه شرایطی تشکیل میشود؟ چه رابطهای بین فشار و دمای آن وجود دارد؟ بخار اشباع خشک چه تفاوتی با بخار اشباع مرطوب دارد و چرا کیفیت بخار برای عملکرد سیستم بخار اهمیت دارد؟
در این مقاله، بخار اشباع را از نظر فنی و کاربردی بررسی میکنیم و رابطه آن با فشار، دما، آنتالپی، حجم مخصوص و فرآیند تولید بخار در بویلر را توضیح میدهیم.
بخار چیست؟
بخار، آب در حالت گازی است. زمانی که آب گرما دریافت میکند، دمای آن افزایش مییابد و در شرایط مشخصی به نقطهای میرسد که شروع به تغییر فاز از مایع به گاز میکند. این نقطه به فشار سیستم وابسته است. برای مثال، در فشار اتمسفری استاندارد، آب در حدود 100 درجه سانتیگراد به دمای اشباع میرسد و فرآیند تبخیر آن آغاز میشود.
برخلاف تصور رایج، نمیتوان گفت آب همیشه در دمای 100 درجه سانتیگراد به بخار تبدیل میشود. با افزایش فشار، دمای لازم برای رسیدن آب به نقطه اشباع نیز افزایش پیدا میکند. به همین دلیل در بویلرهای صنعتی، فشار کاری نقش مهمی در تعیین دمای بخار دارد.
بخار اشباع چیست؟
بخار اشباع (Saturated Steam) بخاری است که در یک فشار مشخص، دقیقاً در دمای اشباع قرار دارد و در مرز تغییر فاز آب مایع به بخار قرار گرفته است. به بیان ساده، زمانی که آب در یک فشار مشخص به دمای جوش خود میرسد، مایع اشباع و بخاری که در همان شرایط در حال تشکیل شدن است، بخار اشباع نامیده میشود.
برای هر فشار مشخص، یک دمای اشباع مشخص وجود دارد. بنابراین فشار و دمای بخار اشباع به یکدیگر وابستهاند. مثلاً در فشار اتمسفری، دمای اشباع آب تقریباً 100 درجه سانتیگراد است. با افزایش فشار، دمای اشباع نیز افزایش پیدا میکند. این ویژگی باعث میشود بخار اشباع برای بسیاری از فرآیندهای صنعتی که در آنها انتقال حرارت اهمیت دارد، گزینه بسیار مناسبی باشد.

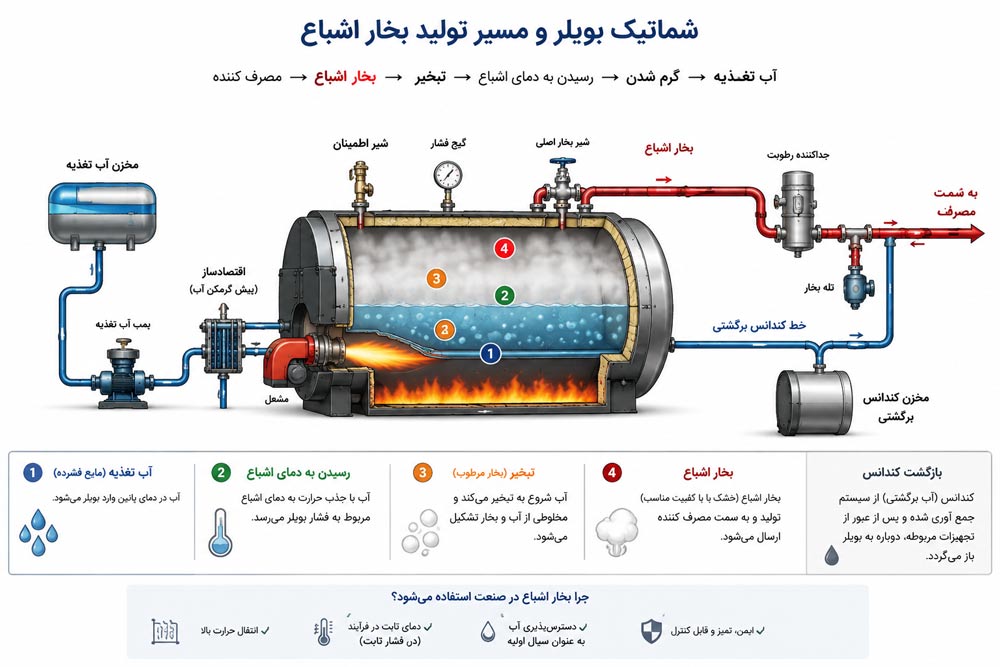

بخار اشباع چگونه تولید میشود؟
تولید بخار اشباع در یک بویلر یا مولد بخار را میتوان به شکل ساده زیر توضیح داد:
آب → افزایش دما → رسیدن به دمای اشباع → شروع تبخیر → تولید بخار اشباع
ابتدا آب توسط سیستم گرمایش بویلر گرم میشود. با افزایش دما، آب به دمای اشباع مربوط به فشار کاری میرسد. پس از رسیدن به این دما، انرژی ورودی عمدتاً صرف تغییر فاز آب از مایع به بخار میشود.
در طول فرآیند تبخیر، تا زمانی که آب مایع و بخار همزمان در شرایط تعادل وجود داشته باشند، سیستم در محدوده اشباع قرار دارد. در یک بویلر صنعتی، سوخت یا منبع انرژی حرارتی، انرژی لازم برای تبدیل آب به بخار را تأمین میکند. بخار تولیدشده پس از رسیدن به شرایط مورد نظر از بویلر خارج شده و به سمت مصرفکننده یا شبکه بخار هدایت میشود.
دمای اشباع چیست؟
دمای اشباع (Saturation Temperature) دمایی است که در یک فشار مشخص، آب در آن شروع به جوشیدن و تغییر فاز از مایع به بخار میکند.
دمای اشباع ثابت نیست و مستقیماً به فشار بستگی دارد.
برای نمونه:
- در فشار اتمسفری، دمای اشباع آب حدود 100 درجه سانتیگراد است.
- با افزایش فشار، دمای اشباع افزایش پیدا میکند.
- با کاهش فشار، دمای اشباع نیز کاهش مییابد.
بنابراین وقتی درباره «دمای بخار اشباع» صحبت میکنیم، باید فشار مربوط به آن را نیز در نظر بگیریم. این رابطه یکی از اصول اساسی طراحی و بهرهبرداری از سیستمهای بخار است.
رابطه فشار و دمای بخار اشباع
یکی از مهمترین ویژگیهای بخار اشباع، رابطه مشخص میان فشار و دمای آن است. برای هر فشار معین، یک دمای اشباع وجود دارد و برعکس، برای هر دمای اشباع نیز میتوان فشار متناظر را تعیین کرد.
به همین دلیل در سیستمهای بخار میتوان با اندازهگیری فشار، دمای اشباع تقریبی را تعیین کرد؛ البته این موضوع برای بخار واقعی و شرایط عملیاتی باید با توجه به وضعیت سیستم و تجهیزات اندازهگیری بررسی شود.
این رابطه در طراحی بویلر، انتخاب تجهیزات، تنظیم فشار کاری و محاسبات انتقال حرارت اهمیت زیادی دارد.
مایع اشباع چیست؟
پیش از تبدیل کامل آب به بخار، آب به شرایطی میرسد که آماده تبخیر است. به این حالت مایع اشباع (Saturated Liquid) گفته میشود. برای مثال، در فشار اتمسفری و در دمای اشباع، آب هنوز میتواند به صورت مایع وجود داشته باشد، اما با دریافت انرژی بیشتر، فرآیند تبخیر آن آغاز میشود.
بنابراین در شرایط اشباع، دو وضعیت مهم داریم:
- مایع اشباع: آب در دمای اشباع که آماده تغییر فاز است.
- بخار اشباع: بخاری که در همان فشار و دمای اشباع قرار دارد.
در هنگام تبخیر، حالت سیستم میتواند بین مایع اشباع و بخار اشباع قرار داشته باشد.
بخار اشباع مرطوب و بخار اشباع خشک چیست؟
همه بخار اشباعی که از یک بویلر خارج میشود الزاماً کیفیت یکسانی ندارد.
بخار اشباع مرطوب
اگر همراه بخار، مقداری آب مایع یا قطرات آب وجود داشته باشد، به آن بخار اشباع مرطوب (Wet Saturated Steam) گفته میشود.
وجود رطوبت در بخار میتواند مشکلاتی در سیستم ایجاد کند، از جمله:
- کاهش کیفیت انتقال و استفاده از بخار
- کاهش انرژی مؤثر بخار در واحد جرم
- ایجاد ضربه قوچ در شرایط نامناسب
- افزایش فرسایش برخی تجهیزات و خطوط
- ایجاد مشکل برای مصرفکنندههای حساس به کیفیت بخار
به همین دلیل مدیریت کیفیت بخار و جلوگیری از ورود بیش از حد قطرات آب به شبکه اهمیت زیادی دارد.
بخار اشباع خشک
اگر بخار اشباع بدون قطرات آب مایع باشد، به آن بخار اشباع خشک (Dry Saturated Steam) گفته میشود. بخار اشباع خشک برای بسیاری از کاربردهای صنعتی شرایط مطلوبتری دارد؛ زیرا بخش عمده جرم آن را بخار واقعی تشکیل میدهد و انرژی آن برای فرآیند انتقال حرارت قابل استفاده است.
درجه خشکی یا کیفیت بخار چیست؟
برای بیان میزان خشکی بخار اشباع از مفهومی به نام درجه خشکی بخار (Steam Quality یا Dryness Fraction) استفاده میشود. درجه خشکی نشان میدهد چه نسبتی از مخلوط اشباع را جرم بخار تشکیل میدهد.
برای مثال، بخاری با درجه خشکی بسیار بالا، آب مایع بسیار کمی همراه خود دارد؛ در حالی که کاهش درجه خشکی به معنای افزایش مقدار رطوبت موجود در مخلوط بخار است.
در بخاری که کاملاً خشک باشد، درجه خشکی برابر با 1 یا 100 درصد در نظر گرفته میشود. کیفیت بخار در کاربردهای صنعتی مختلف اهمیت زیادی دارد و باید متناسب با نوع مصرفکننده و شرایط فرآیند کنترل شود.
آنتالپی بخار اشباع چیست؟
آنتالپی (Enthalpy) یکی از مهمترین خواص ترمودینامیکی بخار است و برای محاسبات انرژی و انتقال حرارت در سیستمهای بخار مورد استفاده قرار میگیرد.
آنتالپی را میتوان به صورت انرژی ویژه سیستم نسبت به حالت مرجع تعریف کرد و واحد متداول آن کیلوژول بر کیلوگرم (kJ/kg) است.
در بخار و آب اشباع معمولاً با چند کمیت مهم مواجه میشویم:
- آنتالپی مایع اشباع
- آنتالپی تبخیر یا گرمای نهان
- آنتالپی بخار اشباع
انرژی مورد نیاز برای تبدیل آب اشباع به بخار اشباع، بخش قابلتوجهی از انرژی فرآیند تولید بخار است. این انرژی در محاسبات ظرفیت بویلر و مصرف سوخت اهمیت زیادی دارد.
گرمای نهان تبخیر چیست؟
هنگامی که آب در دمای اشباع قرار دارد، برای تبدیل آن از مایع به بخار باید انرژی بیشتری دریافت کند. این انرژی باعث افزایش دما نمیشود، بلکه صرف تغییر فاز میشود. به این انرژی گرمای نهان تبخیر گفته میشود.
گرمای نهان تبخیر یکی از مهمترین ویژگیهای آب و بخار است و نقش اصلی در قابلیت بالای بخار برای انتقال انرژی حرارتی دارد. به همین دلیل بخار در بسیاری از فرآیندهای صنعتی، یک سیال انتقال حرارت بسیار کاربردی محسوب میشود.

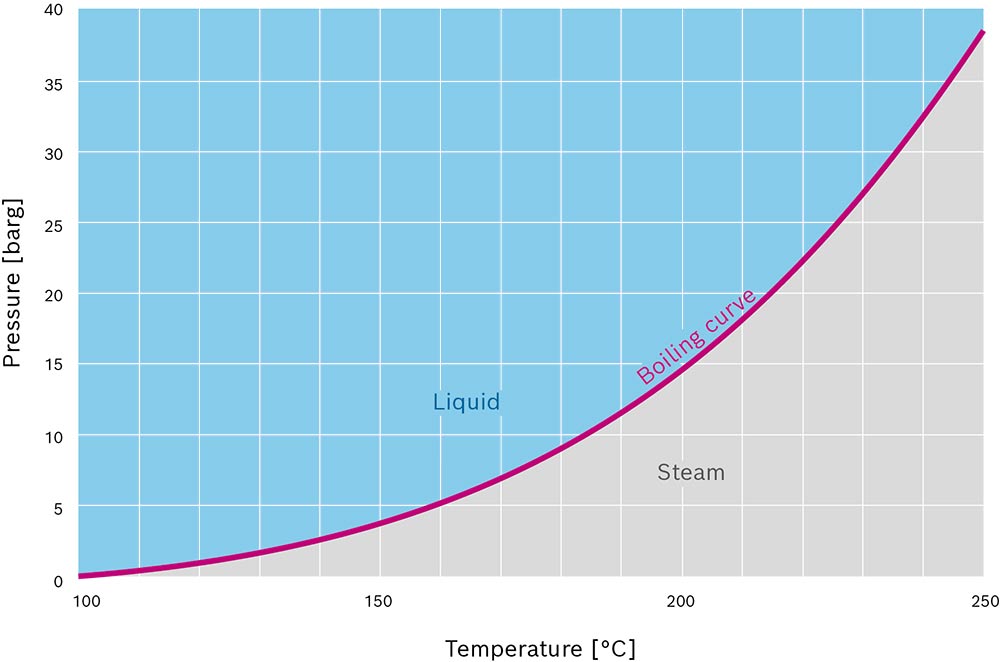

جدول بخار اشباع چیست؟
برای محاسبات مهندسی و طراحی سیستمهای بخار، متخصصان از جدول بخار اشباع (Saturated Steam Table) استفاده میکنند.
این جدول، خواص ترمودینامیکی آب و بخار را در فشارها یا دماهای مختلف ارائه میدهد.
بسته به نوع جدول، اطلاعاتی مانند موارد زیر در آن دیده میشود:
- فشار اشباع
- دمای اشباع
- حجم مخصوص آب و بخار
- آنتالپی آب اشباع
- گرمای نهان تبخیر
- آنتالپی بخار اشباع
- سایر خواص ترمودینامیکی
با استفاده از این اطلاعات میتوان محاسباتی مانند انرژی مورد نیاز برای تولید بخار، حجم بخار و برخی پارامترهای طراحی تجهیزات را انجام داد.
| فشار بخار (bar g) | دمای اشباع (°C) | آنتالپی آب اشباع hf (kJ/kg) | گرمای نهان hfg (kJ/kg) | آنتالپی بخار hg (kJ/kg) | حجم مخصوص بخار vg (m³/kg) |
|---|---|---|---|---|---|
| 0 | 100.0 | 419 | 2257 | 2676 | 1.673 |
| 1 | 120.4 | 506 | 2201 | 2707 | 0.880 |
| 2 | 133.5 | 562 | 2163 | 2725 | 0.603 |
| 3 | 143.6 | 605 | 2133 | 2738 | 0.461 |
| 4 | 152.0 | 641 | 2108 | 2749 | 0.374 |
| 5 | 158.9 | 671 | 2086 | 2757 | 0.315 |
| 6 | 165.1 | 698 | 2066 | 2763 | 0.272 |
| 7 | 170.4 | 721 | 2048 | 2769 | 0.240 |
| 8 | 175.4 | 743 | 2030 | 2774 | 0.204 |
| 9 | 180.2 | 763 | 2015 | 2778 | 0.185 |
| 10 | 184.1 | 781 | 1999 | 2780 | 0.177 |
چگونه از جدول بخار اشباع استفاده کنیم؟
برای استفاده از جدول بخار اشباع معمولاً یکی از دو پارامتر اصلی، یعنی فشار یا دما، مشخص است و از آن برای پیدا کردن سایر خواص استفاده میشود. برای مثال، اگر فشار کاری بویلر مشخص باشد، میتوان دمای اشباع مربوط به آن فشار را از جدول پیدا کرد. سپس میتوان مقادیر مربوط به آنتالپی، حجم مخصوص و سایر خواص را نیز استخراج کرد.
این اطلاعات برای مهندسان مکانیک، طراحان بویلر و متخصصان سیستمهای بخار بسیار مهم است.
حجم مخصوص بخار اشباع چیست؟
یکی دیگر از خواص مهم بخار اشباع، حجم مخصوص (Specific Volume) است. حجم مخصوص نشان میدهد یک واحد جرم از بخار چه حجمی را اشغال میکند و معمولاً با واحد مترمکعب بر کیلوگرم بیان میشود.
با افزایش فشار، چگالی بخار افزایش یافته و حجم مخصوص آن کاهش پیدا میکند. به عبارت دیگر، مقدار معینی بخار در فشار بالاتر، فضای کمتری اشغال میکند. این موضوع در طراحی قطر خطوط بخار، انتخاب تجهیزات، محاسبه سرعت جریان و بررسی ظرفیت سیستم اهمیت دارد.
آیا حجم بخار اشباع با افزایش فشار کاهش مییابد؟
بله. به طور کلی با افزایش فشار، حجم مخصوص بخار کاهش مییابد. در فشارهای پایین، بخار حجم بیشتری را برای جرم مشخص اشغال میکند. با افزایش فشار، مولکولهای بخار در فضای کمتری قرار میگیرند و حجم مخصوص کاهش پیدا میکند.
این مسئله یکی از عواملی است که باید هنگام طراحی خطوط انتقال بخار و انتخاب قطر لولهها مورد توجه قرار گیرد.
تفاوت بخار اشباع و بخار سوپرهیت چیست؟
بخار اشباع در دما و فشار اشباع قرار دارد، در حالی که بخار سوپرهیت یا فوقگرم (Superheated Steam) پس از رسیدن به شرایط اشباع، مجدداً حرارت دریافت کرده و دمای آن در فشار مورد نظر از دمای اشباع بالاتر میرود.
در بخار اشباع، دما و فشار رابطه اشباع مشخصی دارند؛ اما در بخار سوپرهیت، بخار در همان فشار میتواند دمای بالاتری از دمای اشباع داشته باشد.
به طور خلاصه:
| ویژگی | بخار اشباع | بخار سوپرهیت |
|---|---|---|
| وضعیت دما | در دمای اشباع | بالاتر از دمای اشباع |
| وجود آب مایع | ممکن است وجود داشته باشد، بهخصوص در بخار مرطوب | در شرایط مناسب، بخار کاملاً در فاز گاز است |
| رابطه دما و فشار | در شرایط اشباع به هم وابستهاند | دما میتواند مستقلتر از شرایط اشباع افزایش یابد |
| کاربرد اصلی | انتقال حرارت و فرآیندهای گرمایشی | فرآیندهایی که بخار با دمای بالاتر یا کاهش احتمال میعان مورد نیاز است |
برای آشنایی کاملتر با بخار فوقگرم، ویژگیها، نحوه تولید و کاربردهای آن، میتوان به مقاله [بخار سوپرهیت چیست؟] مراجعه کرد.
کاربردهای بخار اشباع در صنعت
بخار اشباع به دلیل ظرفیت بالای انتقال حرارت و ویژگیهای مناسب آن، در صنایع مختلف مورد استفاده قرار میگیرد. برخی از مهمترین کاربردهای آن عبارتاند از:
گرمایش صنعتی
بخار اشباع در مبدلهای حرارتی، مخازن، کویلها و تجهیزات فرآیندی برای انتقال حرارت استفاده میشود.
صنایع غذایی
در بسیاری از فرآیندهای گرمایشی، پخت، آمادهسازی و فرآوری مواد غذایی از بخار استفاده میشود. در این کاربردها کیفیت بخار و رعایت الزامات بهداشتی اهمیت ویژهای دارد.
صنایع دارویی و بهداشتی
بخار در برخی فرآیندهای استریلسازی و گرمایش صنعتی مورد استفاده قرار میگیرد.
شستوشوی صنعتی
بخار به دلیل دما و انرژی حرارتی بالا میتواند برای نظافت و شستوشوی تجهیزات و سطوح صنعتی به کار گرفته شود.
فرآیندهای تولیدی
بسیاری از صنایع شیمیایی، نساجی، کاغذ، لاستیک، چوب و سایر صنایع از بخار به عنوان سیال گرمایشی یا بخشی از فرآیند استفاده میکنند.
چرا بخار در صنعت اهمیت زیادی دارد؟
بخار یکی از پرکاربردترین حاملهای انرژی حرارتی در صنعت است و دلایل مختلفی برای این موضوع وجود دارد. آب ماده اولیه تولید بخار است و در بسیاری از نقاط بهراحتی در دسترس است. بخار همچنین میتواند مقدار قابلتوجهی انرژی را در خود حمل کند و هنگام میعان، گرمای نهان زیادی را در دمای تقریباً ثابت در اختیار فرآیند قرار دهد.
از طرف دیگر، با انتخاب فشار مناسب میتوان دمای اشباع را متناسب با نیاز فرآیند تنظیم کرد. به همین دلیل سیستمهای بخار در بسیاری از کارخانهها، تأسیسات فرآیندی و تجهیزات گرمایشی صنعتی مورد استفاده قرار میگیرند.
نقش بویلر در تولید بخار اشباع
بویلر یا دیگ بخار وظیفه تبدیل انرژی حرارتی به انرژی موجود در بخار را بر عهده دارد. در یک بویلر، آب تغذیه وارد سیستم شده و پس از دریافت انرژی حرارتی به دمای اشباع میرسد. ادامه دریافت انرژی باعث تبخیر آب و تولید بخار میشود.
فشار کاری بویلر، ظرفیت تولید بخار، کیفیت آب تغذیه، طراحی سطوح انتقال حرارت و نحوه کنترل فرآیند همگی میتوانند بر کیفیت و شرایط بخار تولیدشده اثر بگذارند. به همین دلیل تولید بخار مناسب فقط به گرم کردن آب محدود نمیشود و طراحی صحیح کل سیستم بخار اهمیت دارد.
کیفیت آب چه ارتباطی با تولید بخار دارد؟
آب تغذیه بویلر باید از نظر کیفیت کنترل شود، زیرا وجود املاح، سختی و ناخالصیهای مختلف میتواند باعث ایجاد رسوب، خوردگی و مشکلات عملیاتی در بویلر شود. رسوب روی سطوح انتقال حرارت میتواند انتقال حرارت را مختل کرده و راندمان بویلر را کاهش دهد. همچنین کیفیت نامناسب آب و کنترل نکردن شرایط شیمیایی آب میتواند بر کیفیت بخار تولیدی نیز اثر بگذارد.
به همین دلیل در سیستمهای بخار صنعتی، موضوعاتی مانند تصفیه آب بویلر، سختیگیری، کنترل مواد شیمیایی و مدیریت آب تغذیه اهمیت زیادی دارند.
مزایای استفاده از بخار اشباع
مهمترین مزایای بخار اشباع در کاربردهای صنعتی عبارتاند از:
- انتقال مؤثر انرژی حرارتی
- امکان کنترل شرایط کاری با استفاده از فشار
- مناسب بودن برای انواع فرآیندهای گرمایشی
- تولید آسان توسط بویلر و مولد بخار
- امکان استفاده در طیف وسیعی از صنایع
- قابلیت انتقال حجم قابلتوجهی از انرژی در یک سیستم بسته
محدودیتها و نکات مهم در استفاده از بخار اشباع
در کنار مزایای بخار اشباع، بهرهبرداری صحیح از سیستم نیز اهمیت زیادی دارد. وجود رطوبت بیش از حد در بخار، تخلیه نامناسب کندانس، عایقکاری ضعیف خطوط، افت فشار، طراحی نادرست لولهها و عملکرد نامناسب تجهیزات کنترلی میتواند باعث کاهش راندمان و بروز مشکلات مختلف شود.
به همین دلیل برای استفاده مؤثر از بخار اشباع باید علاوه بر بویلر، تمام اجزای شبکه بخار مانند خطوط انتقال، شیرها، جداکنندهها، تلههای بخار، تجهیزات کنترل فشار و تجهیزات مصرفکننده نیز بهدرستی طراحی و نگهداری شوند.
بخار اشباع در چه فشاری تولید میشود؟
بخار اشباع میتواند در فشارهای مختلف تولید شود و دمای آن نیز بر اساس همان فشار تغییر میکند. بنابراین نمیتوان برای بخار اشباع یک دما یا فشار ثابت در نظر گرفت. شرایط بخار باید همیشه همراه با فشار یا دمای اشباع آن بررسی شود.
در بویلرهای صنعتی نیز فشار تولید بخار بر اساس نوع مصرف، تجهیزات فرآیندی و نیاز سیستم تعیین میشود.
آیا بخار اشباع همیشه 100 درجه سانتیگراد است؟
خیر. 100 درجه سانتیگراد تنها دمای اشباع آب در شرایط فشار اتمسفری استاندارد است. با افزایش فشار، دمای اشباع افزایش پیدا میکند و با کاهش فشار، دمای اشباع نیز کاهش مییابد. بنابراین برای تعیین دمای واقعی بخار اشباع باید فشار آن را نیز بدانیم.
آیا بخار اشباع همان بخار خشک است؟
خیر، این دو اصطلاح کاملاً یکسان نیستند. بخار اشباع میتواند مرطوب یا خشک باشد. بخار اشباع خشک، بخاری است که در شرایط اشباع قرار دارد و فاقد قطرات قابلتوجه آب مایع است؛ در حالی که بخار اشباع مرطوب حاوی بخشی آب مایع است.
برای همین، صرفاً گفتن «بخار اشباع» همیشه به معنی بخار کاملاً خشک نیست و کیفیت بخار نیز باید مشخص شود.
جمعبندی
بخار اشباع یکی از مهمترین انواع بخار مورد استفاده در صنایع است. این بخار در یک فشار مشخص در دمای اشباع قرار دارد و رابطه مشخصی میان فشار و دمای آن وجود دارد.
در فرآیند تولید بخار در بویلر، آب پس از رسیدن به دمای اشباع شروع به تبخیر میکند و در ادامه بخار اشباع تشکیل میشود. بسته به میزان آب همراه بخار، ممکن است بخار به صورت اشباع مرطوب یا اشباع خشک باشد.
مفاهیمی مانند دمای اشباع، فشار اشباع، درجه خشکی، آنتالپی، گرمای نهان تبخیر و حجم مخصوص برای شناخت و محاسبه عملکرد بخار اهمیت زیادی دارند و در طراحی و بهرهبرداری از سیستمهای بخار مورد استفاده قرار میگیرند.
بخار اشباع به دلیل توانایی بالای انتقال انرژی حرارتی، کنترلپذیری و قابلیت استفاده در طیف گستردهای از فرآیندهای صنعتی، یکی از مهمترین حاملهای انرژی حرارتی در صنعت محسوب میشود.
برای آشنایی بیشتر با انواع بخار، میتوانید مقاله [بخار سوپرهیت چیست؟] و سایر مطالب تخصصی مربوط به [سیستمهای بخار و تجهیزات بخار] را نیز مطالعه کنید.
سوالات متداول درباره بخار اشباع
بخار اشباع چیست؟
بخار اشباع بخاری است که در یک فشار مشخص در دمای اشباع قرار دارد و در شرایط تغییر فاز آب و بخار قرار میگیرد.
دمای بخار اشباع چقدر است؟
دمای بخار اشباع به فشار بستگی دارد. در فشار اتمسفری استاندارد، دمای اشباع آب حدود 100 درجه سانتیگراد است.
تفاوت بخار اشباع و سوپرهیت چیست؟
بخار اشباع در دمای اشباع قرار دارد، اما بخار سوپرهیت در یک فشار مشخص، دمایی بالاتر از دمای اشباع دارد.
بخار اشباع خشک چیست؟
بخار اشباع خشک، بخاری در شرایط اشباع است که عملاً بدون قطرات آب مایع اضافی وجود دارد.
چرا کیفیت بخار اهمیت دارد؟
وجود بیش از حد آب مایع در بخار میتواند موجب کاهش کیفیت انتقال حرارت، مشکلات عملیاتی، فرسایش تجهیزات و افزایش خطر ضربه قوچ در شرایط نامناسب شود.
جدول بخار اشباع چه کاربردی دارد؟
جدول بخار اشباع برای تعیین خواص ترمودینامیکی آب و بخار در فشارها و دماهای مختلف و انجام محاسبات مهندسی سیستمهای بخار استفاده میشود.
