نقشه فنی موتورخانه : دیگ بخار در موتورخانه باید در محل مناسب نصب گردد و تجهیزات انتقال سوخت و آب به آن متصل گردد.
محل مناسب برای بویلر به نوع سوخت آن بستگی دارد.
سیستم های نقشه کشی موتورخانه به سه دسته کلی تقسیم می شوند :
- تقشه لوله کشی آب
- نقشه لوله کشی بخار
- نقشه لوله کشی سوخت
به جهت اهمیت در سوخت رسانی در این مقاله به نقشه فنی برحسب سوخت دیگ بخار پرداخته می شود.

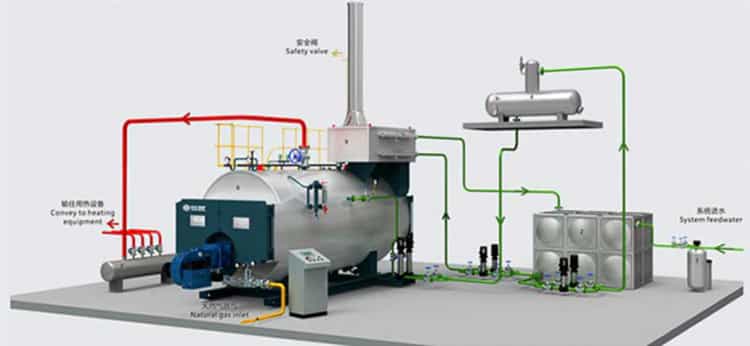

نقشه فنی موتورخانه برحسب نوع سوخت دیگ بخار
- اگر سوخت مورد نظر گازوئیل یا مازوت باشد در محل موتورخانه باید یک منبع مصرفی روزانه نصب گردد. سوخت از منبع ذخیره اصلی به منبع روزانه منتقل می شود و سپس با توجه به فشار مثبت (به دلیل نصب در ارتفاع) سوخت به مشعل بویلر بخار منتقل می شود.
- اگر سوخت نوع گاز باشد تجهیزات لازم خط گاز سبب انتقال آن به مشعل خواهند شد.
در بویلرهای بخار به دلیل اینکه وجود برخی گازهای محلول در آب سبب ایجاد خوردگی در پوسته و لوله ها می شود.
لذا برای حذف این گازها از دستگاه دی اریتور یا هوازدا استفاده می گردد.
این دستگاه بالاتر از بویلر و دیگ بخار نصب می شود و خروجی آن به منبع کندانس و بویلر انتقال می یابد.
از طرفی نیز با توجه به وجود مواد ایجاد رسوب محلول در آب تغذیه بویلر که سبب بروز لایه هایی از رسوبات بر روی سطوح داخلی خصوصا سطوح حرارتی می شود.
لذا برای رفع این مشکل از تجهیزاتی بنام سختی گیر استفاده می شود.این دستگاه در سر راه آب ورودی به منبع ذخیره نصب می شود.
توجه : در این ترسیم منبع کندانس پایین تر از سختی گیر و موتورخانه طراحی شده است که الزاماً هم تراز باشد بهتر است.
نقشه موتورخانه دیگ آبگرم
ویژگی های محل مناسب احداث دیگ بخار
- کف ساختمان دیگ بخار باید استحکام کافی داشته باشد چون وزن دیگ ها ۴۰ – ۲۰ تن می باشد
- کف ساختمان باید قابل شستشو باشد و دارای سیستم دفع فاضلاب مناسب نیز باشد زیرا هرازگاهی دیگ را شستشو میدهیم.
- دیوارها لازم نیست کاشی باشد.
- در محل استقرار دیگ بخار باید هواکش مناسب باشد.
- درب بزرگ درست مقابل جایی که دیگ نصب می شود منظور گردد.
- معمولا در یک ارتفاع حدود ۰/۵ متری بر روی یک سکوی بتنی نصب می شود تا مانع از لرزش بویلر گردد.
