مشعل گازی چیست؟
با توجه به دسترسی راحت به گاز طبیعی در اکثر نقاط، یکی از پرکاربردترین مدل مشعل ها از مشعل گازی می باشد. مشعل گازی برای احتراق و تشکیل شعله از سوخت گاز طبیعی بهره می برد.
سوخت مورد نیاز این سری از سیستم های گرمایشی توسط شیر برقی تنظیم و کنترل می شود. مدل گازسوز برای احتراق سوخت نیاز به هوای دارند که این هوای لازم توسط دمنده ای که روی محور موتور قرار دارند تامین می شوند و همچنین میزان این هوا توسط دمپر هوایی کنترل می شوند.
در این مطلب با روش های رفع عيب مشعل گازی در سیستم های بویلری، بررسی مهمترین مشکلات مشعل دیگ بخار از قبیل درست کار نکردن مشعل، خاموش شدن مکرر مشعل بویلر، عدم باز شدن شیر مغناطیسی آشنا می شوید.

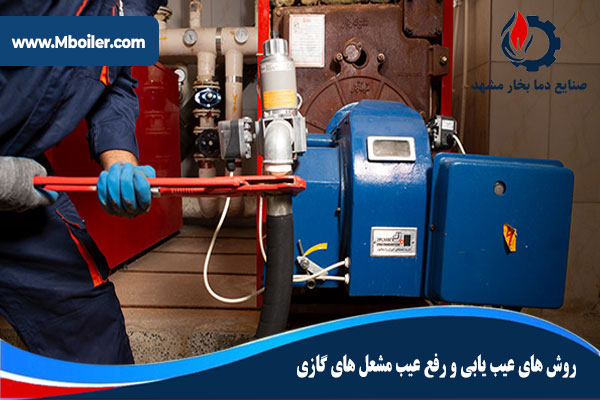

روش های عيب يابی و رفع عيب مشعل های گازی
عيب: مشعل درست کار نمی کند، يعنی چند ثانيه پس از تشکيل شعله، ری ست می کند. | ||
| رديف | علت احتمالی | چگونگی رفع عيب |
| 1 | کليد فشار هوا از تنظيم خارج يا خراب است. | کليد فشار هوا را تنظيم يا تعويض نمائيد. |
| 2 | مدار مراقب ميله شعله(ميله يونيزاسيون) اشکال دارد. | ميله يا فتوسل را تنظيم يا تعويض کنيد. |
| 3 | رله خراب است. | رله را تعويض نمائيد. |
| 4 | بدنه مشعل اتصال زمين نشده است. | خط اتصال زمين را وصل کنيد. |
| 5 | اتصال فاز و نول به پايه رله برعکس است. | اصلاح کنيد. |
عيب: مشعل دیگ بخار در حين کار مکررا خاموش می شود(رله ری ست می کند) | ||
| رديف | علت احتمالی | چگونگی رفع عيب |
| 1 | شعله تنظيم نيست. | جريان گاز و هوا را تنظيم کنيد. |
| 2 | فاصله بين الکترودها زياد است. | فاصله بين الکترودها را تنظيم کنيد. |
| 3 | شير مغناطيسی گاز به دليل افت ولتاژ باز نمی کند. | ولتلژ را تقويت کنيد. |
| 4 | ترانسفورماتور جرقه درست عمل نمی کند. | ترانسفورماتور را عوض کنيد. |
عيب: بادزن مشعل کار می کند،اما جرقه زده نمی شود. | ||
| رديف | علت احتمالی | چگونگی رفع عيب |
| 1 | سروو موتور خراب شده است. | سروو موتور را عوض کنيد. |
| 2 | رله معيوب است. | رله را عوض کنيد. |
| 3 | دريچه های مشعل گير کرده است. | رفع گير کنيد. |
عيب: فشار گاز کافی نيست. | ||
| رديف | علت احتمالی | چگونگی رفع عيب |
| 1 | فشار شبکه گاز شهر کم است يا رگولاتور ورودی خراب است. | رفع عيب کنيد. |
| 2 | رگولاتور فشار گاز از تنظيم خارج شده و يا معيوب است. | رگولاتور را تنظيم يا تعويض کنيد. |
| 3 | فيلتر کثيف است. | فيلتر را تميز يا تعويض نمائيد. |
عيب: شير مغناطيسی گاز باز نمی شود. | ||
| رديف | علت احتمالی | چگونگی رفع عيب |
| 1 | بوبين شيرگاز سوخته است. | بوبين و در صورت لزوم شير گاز را تعويض نمائيد. |
| 2 | شير مغناطيسی گاز معيوب است. | شير را تعمير يا تعويض کنيد. |
| 3 | سيم های شير مغناطيسی به پايه رله وصل نيستند. | سيم ها را وصل کنيد. |
| 4 | کليد هوا قطع است. | رفع عيب کنيد. |
| 5 | رله خراب است. | رله را تميز يا تعويض کنيد. |
نحوه کار مشعل های گازی
مقدار هوای لازم برای احتراق مناسب، به واسطه دمپر هوا کنترل می شود. ضمنا روی مشعل کلید مخصوص کنترل فشار هوا نصب شده تا هنگام کمبود جریان هوا، خودبخود مشعل را خاموش کند.
این کلید علاوه بر تضمین ورود هوای کافی برای احتراق بصورت یک کلید ایمنی خود کار نیز عمل می کند.
جریان گاز مشعل به وسیله یک شیر برقی، بصورت اتوماتیک، قطع و وصل می شود. در صورتیکه فشار گاز ورودی به مشعل از مقدار مورد نظر کمتر شود. به صورت خودکار به وسیله یک کلید کنترل فشار گاز که بر روی مشعل تعبیه شده قطع می شود.
به منظور پایدار کردن شعله و اختلاط بهتر گاز با هوا احتراق، یک شعله پخش کن ،با پره های مناسب در جلوی نازل تعبیه می شود.
مخلوط گاز و هوا توسط جرقه ای که بوسیله ترانس با ولتاژ بالا، بین الکترود جرقه زن و سر نازل ایجاد می شود، مشعل می گردد.
اساس کنترل و و نظارت بر تداوم شعله بر اصل یونیزاسیون استوار است که با مشاهده شعله، پایداری آن تضمین می شود.
برای آشنایی بیشتر و رفع ابهات لازم در مورد عیب یابی مشعل های گازی می توانید با کارشناسان ما تماس حاصل نمایید
