راهنمای انتخاب و خريد دیگ بخار و بويلر

دیگ بخار صنعتی: چگونه دیگ بخار مناسب را انتخاب کنیم؟

دیگ بخار صنعتی چیست؟
برای اینکه بتوانید از بین ماشین های مختلف موجود یکی را انتخاب کنید، ابتدا باید نحوه ساخت و عملکرد آنها را درک کنید. بیایید با اصول اولیه شروع کنیم. دیگ های بخار معمولا از 2 جزء اصلی تشکیل شده اند: مشعل و بدنه دیگ.
خود بدنه دیگ از یک محفظه احتراق و یک سری لوله تشکیل شده است که بسته به کاربرد مسیرهای مختلفی را دنبال می‌کنند. بسته به اینکه آیا گاز دود احتراق یا آب از طریق این لوله ها جریان می‌یابد، این واحد به عنوان دیگ بخار لوله آتشی یا لوله آبی طبقه‌بندی می‌شود.
علاوه بر این دو دسته، بسیاری دیگر نیز وجود دارد که حتی شامل محصولات کوچکتر برای مصارف خانگی می شود. در این مقاله دیگ های بخار برای مصارف صنعتی مورد بحث قرار می گیرد که به طور گسترده برای طیف گسترده ای از کاربردها در خطوط تولید در سراسر جهان استفاده می شود.

1. پارامترهای اصلی برای انتخاب دیگ بخار
الف. سرعت جریان بخار و حداکثر فشار موجود ؛
ب بهره وری از نظر مصرف برق و گاز طبیعی ؛
ج انتشار سیستم ;
د مدیریت و نگهداری روزانه ؛
ه. تصفیه آب .
2. نتیجه گیری



1. پارامترهای اصلی برای انتخاب دیگ بخار

در تلاش برای ارائه نشانه‌های عددی خاص‌تر، موارد مختلفی را بررسی کرده‌ایم که در آن دیگ‌های بخار لوله آتشی با توجه به کاربرد گسترده آن‌ها در سراسر جهان صنعتی مورد استفاده قرار می‌گیرند.

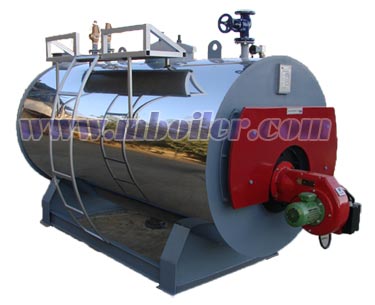

همانطور که قبلا ذکر شد، دیگ های بخار از یک مشعل و یک بدنه دیگ تشکیل شده اند. مشعل داخل محفظه احتراق قرار می گیرد و شعله را کنترل می کند، جایی که گاز دودکش داغ از طریق بسته های لوله بدنه دیگ به منظور گرم کردن آب اطراف حرکت می کند.
مسیرهای بسته های لوله بسته به کاربرد متفاوت است و سطوح عملکرد متفاوتی را ارائه می دهد. اکنون بیایید به پارامترهای اصلی که باید در هنگام انتخاب دیگ بخار در نظر گرفته شوند نگاهی بیندازیم.
مهمترین آنها موارد زیر است:
1. سرعت جریان بخار و حداکثر فشار موجود؛
2. بهره وری از نظر مصرف برق و گاز طبیعی؛
3. انتشار سیستم؛
4. مدیریت و نگهداری روزانه؛
5. تصفیه آب.

الف سرعت جریان بخار و حداکثر فشار موجود

بیایید با ساده ترین و بی اهمیت ترین ویژگی های فنی شروع کنیم. بر اساس نیاز کارخانه تولیدی خود، احتمالاً قبلاً نیاز بخار روزانه آن را از نظر فشار و دبی تعیین کرده اید.
با شروع با این مقادیر و اضافه کردن یک حاشیه ایمنی (20-30٪ توصیه می شود)، می توانیم دبی و مقادیر فشار لازم را بدست آوریم. هر مدل دیگ بخار در نظر گرفته شده باید با این پارامترها مطابقت داشته باشد. با افزایش پیچیدگی سیستم، محاسبه مقادیر فشار و دبی مورد نیاز دیگ بخار بسیار مهم می شود.

در واقع، در حالی که محاسبه میزان جریان بخار و مقدار فشار برای یک کارخانه لبنی کوچک که فقط از بخار برای پاستوریزه کردن استفاده می‌کند، بسیار ساده است، اما زمانی که نیازهای دیگری مانند کوره‌های گرمایش، مرطوب‌سازی و استریل‌سازی سیستم باید برآورده شوند، پیچیده‌تر می‌شود.

ب مصرف دیگ بخار

همراه با هزینه اولیه یک سیستم جدید، هزینه های عملیاتی و نگهداری آن مطمئناً دومین جنبه مهم است. به منظور روشن شدن این موضوع، تعدادی از دیگ های بخار خود را که توسط شرکت های مختلف برای کاربردهای مختلف در طول 10 سال استفاده می شد، مورد مطالعه قرار دادیم.
ما تمام هزینه‌های انجام شده در این دوره 10 ساله را برای خرید اولیه، نصب، مصرف گاز طبیعی و برق و مداخلات تعمیر و نگهداری جمع‌آوری کردیم. تجزیه و تحلیل نشان داد که هزینه اولیه دیگ بخار کمتر از 10 درصد کل هزینه سیستم بود (این رقم هر چه سیستم طولانی‌تر در خدمت باشد، به تدریج کوچک‌تر می‌شود).
عمده هزینه ها ناشی از مصرف و نگهداری گاز طبیعی و برق بوده است.

این نشان می دهد که چرا کاهش این موارد هزینه تا حد امکان بسیار مهم است. بیایید با بزرگترین اقلام، یا بهتر است بگوییم هزینه گاز طبیعی و برق شروع کنیم.
برای تخمین مصرف برق، لازم است توان نصب شده را که معمولاً بر حسب کیلووات (کیلووات) بیان می‌شود، تجزیه و تحلیل کرد و در زمان تخمینی استفاده ضرب کرد و در نهایت میانگین هزینه هر کیلووات بر ساعت را ضرب کرد.
اگر بخواهیم استفاده ثابت دیگ بخار را در حداکثر توان فرض کنیم، این اتفاق می افتد، بنابراین داده ها باید بر اساس استفاده روزانه واقعی دیگ تجزیه شوند. از طرف دیگر، هنگام محاسبه مصرف گاز طبیعی، بهتر است با خروجی بخار مورد نظر شروع کنید، به عنوان مثال، 1 تن در ساعت.
با دانستن راندمان دیگ و گرمای لازم برای رساندن آب به دمای 80 درجه با بخار 10 بار، می‌توان کل گرمای لازم و در نتیجه مقدار گاز لازم را محاسبه کرد.

همانطور که از فرمول ساده شده می بینید، بازده دیگ نقش اساسی دارد.
برای سادگی، حجم گاز طبیعی لازم را با فرض استفاده از دیگ بخار 100 درصد محاسبه کرده ایم. با این حال، دیگ های بخار اغلب با خروجی های متغیر، بسته به بار مورد نیاز، کار می کنند.
مقادیر کارایی نشان داده شده در برگه های داده فنی به شرایط حداکثر بار اشاره دارد، اما آنها به تدریج بر اساس خروجی توزیع شده تغییر می کنند. بنابراین، شرایط بار روزانه و فصلی باید در هنگام ارزیابی بازده دیگ در نظر گرفته شود.

اگر نیاز بخار به طور قابل توجهی در بازه 24 ساعته متفاوت باشد، داشتن یک مشعل تعدیل کننده که بتواند با شرایط مختلف سازگار شود و در عین حال راندمان خوبی را حفظ کند بسیار مهم است.
به طور خلاصه: مصرف برق و گاز طبیعی دو مورد مهم هزینه است. برای هر یک از این دو مورد، محاسبه کنید که سیستم جدید چقدر می تواند شما را پس انداز کند و چگونه. پس از آن، داده های تولید کنندگان مختلف را با هم مقایسه کنید و مدلی را انتخاب کنید که بهترین شرایط کار و در نتیجه صرفه جویی را برای استفاده روزانه شما تضمین می کند.

ج انتشار دیگ بخار

جنبه سومی که به طور فزاینده ای اهمیت می یابد محدودیت های انتشار گازهای جوی است. بویلرها نیز مانند خودروها مشمول مقررات سختگیرانه از نظر آلایندگی هستند و در این مورد نیز انواع گازهای مشکل ساز اکسیدهای نیتروژن (NOx) هستند. محدودیت‌هایی که قبلاً بر اساس منطقه منشأ شکسته می‌شدند، اکنون تحت یک محدودیت سراسری 100 میلی‌گرم بر نیوتن متر 3 یکسان شده‌اند.
این محدودیت فقط به سیستم های حرارتی صنعتی اشاره دارد و به طور عطف به ماسبق برای دیگ های قبلاً نصب شده اعمال نمی شود. و در حالی که این محدودیت ایتالیایی است، باید در نظر داشت که کشورهای مختلف در سراسر جهان به دلیل مضر بودن این گازها محدودیت های محدودتری دارند.
به عنوان مثال، کالیفرنیا و چین، حداکثر 25-30 میلی گرم بر نیوتن متر 3 را در سال های آینده اعمال خواهند کرد. محدودیت‌هایی که چین و کالیفرنیا بر خود تحمیل کرده‌اند، از فناوری‌های موجود در بازار ناشی می‌شوند.
با توجه به محصولات موجود در بازار، هر کسی که به دنبال یک دیگ بخار جدید است، مطمئناً باید انتشار گازهای گلخانه ای را در نظر بگیرد تا از محیط زیست تا حد امکان محافظت کند.

د مدیریت و نگهداری روزانه

پس از انتخاب و نصب دیگ بخار، “مشکل” مدیریت روزانه آن به وجود می آید. همانطور که مطمئناً قبلاً می دانید، دیگ های بخار ماشین های تحت فشار هستند که نیاز به نظارت مداوم دارند.

این نظارت باید توسط اپراتوری انجام شود که آموزش های تخصصی مدیریت دیگ را دیده باشد. یکی از راه‌های کاهش بار کاری اپراتور این است که دیگ بخار برای 72 ساعت کارکرد مداوم بدون نظارت تأیید شود.

یکی دیگر از راه‌های ساده‌سازی مدیریت روزانه اتاق گرمایش، استفاده از اتصال است. در واقع، بسیاری از بویلرها به سنسورهای متعددی برای نظارت بر پارامترهای عملکرد خود مجهز هستند و می‌توان آنها را از طریق اتصال به اینترنت به یک سرور راه دور ارسال کرد، جایی که می‌تواند به طور مستقل توسط مدیر سیستم مشاهده شود و اگر این جنبه با امکان کنترل این پارامترها از راه دور ترکیب شود، زمان مورد نیاز برای مدیریت روزانه حتی بیشتر کاهش می یابد.

اما علاوه بر مدیریت روزانه دیگ، تعمیر و نگهداری نیز باید مورد توجه قرار گیرد. و در حالی که برآورد دقیق هزینه های تعمیر و نگهداری دشوار است، اما می توانید یک ایده کلی به دست آورید.
به عنوان مثال، برخی از شرکت ها قراردادهای خدمات معمولی را برای دیگهای بخار جدید ارائه می دهند، در حالی که سایر مراکز خدمات محلی کیت های لوازم یدکی عملی را ارائه می دهند که باید در دسترس باشد.

همچنین توصیه می‌شود منشاء پمپ‌ها، حسگرها و شیرها را بررسی کنید و فقط آن‌ها را از تولیدکنندگان معتبر و معروف انتخاب کنید. هم از نظر مدیریت معمولی و هم از نظر نگهداری، داشتن یک سیستم کنترل الکترونیکی متصل به اینترنت مطمئناً فعالیت های کاری را تسهیل می کند.

یک بار دیگر، مطمئن شوید که دیگ جدید به اینترنت متصل است و سازنده حتی می تواند با دسترسی مستقیم به کنترل های دیگ، پشتیبانی از راه دور را انجام دهد. این امر تعامل بین تکنسین های دو طرف را تسهیل می کند و زمان مداخله لازم برای حل مشکلات را محدود می کند.

ه. تصفیه آب

آخرین جنبه مهم در مورد تصفیه آب است. در واقع، نظارت مداوم بر پارامترهای آب و اطمینان از مطابقت آنها با پارامترهای مورد نیاز سازنده بسیار مهم است. آب باید فاقد شوری باشد تا از تجمع رسوب، گازهای محلول برای از بین بردن خطر خوردگی و مواد آلی برای جلوگیری از تشکیل کف و رسوبات جلوگیری شود.

هر چه میزان شوری و گازهای محلول در آب کمتر باشد، دیگ برای مدت طولانی تری در کار خود باقی می ماند و نیاز به تعمیر و نگهداری کمتری خواهد داشت. هر تولید کننده دیگ بخار سیستم های مختلف فیلتر و دمنده آب را نصب می کند.

در مرحله خرید باید اطلاعات خاصی در این زمینه درخواست شود تا اطمینان حاصل شود که این سیستم ها به طور مداوم بر آب نظارت دارند، از هدر رفتن بی مورد جلوگیری می کنند و در صورت امکان به اینترنت متصل هستند.
ضایعات به احتمال زیاد از طریق سیستم های دمیدن رخ می دهد. در واقع این سیستم ها آب را از بدنه دیگ حذف می کنند تا هرگونه رسوب نمک روی سطوح و کف دیگ از بین برود.
با انجام این کار، سیستم های دمنده، لیترهای آب زیادی را تخلیه می کنند که قبلاً تصفیه شده و مهمتر از همه قبلاً گرم شده است. این به طور طبیعی بر کارایی کلی سیستم تأثیر می گذارد.
بنابراین توصیه می شود انواع سیستم های دمنده ای که استفاده می شود و مقدار آبی که هر روز حذف می شود را بررسی کنید تا مشخص شود کدام سیستم کمتر هدر می رود.

نتیجه گیری

در این جا مهمترین پارامترهایی را که باید در هنگام خرید دیگ بخار در نظر گرفته شوند بررسی کردیم. اجازه دهید یک بار دیگر به طور خلاصه به آنها بپردازیم. ابتدا لازم است نیازهای روزانه و فصلی سیستم تولید را از نظر دبی بخار و فشار ارزیابی کرد.
به منظور بهبود کارایی سیستم، لازم است منحنی های نیاز را تا حد امکان دقیق محاسبه کرد. مناسب ترین دیگ بخار را می توان بر اساس روند انتخاب کرد. هنگام انتخاب دیگ بخار، مهم است که به خاطر داشته باشید که سرمایه گذاری اولیه (هزینه خرید) تنها نشان دهنده بخش کوچکی از هزینه های کلی است که در طول عمر آن متحمل می شود.
در واقع با در نظر گرفتن کل طول عمر دیگ می توان بیشترین صرفه جویی را به دست آورد. در نهایت با در نظر گرفتن پارامترهای مصرف برق و گاز طبیعی و همچنین هزینه های مدیریت و نگهداری روزانه می توان بهترین بازده و صرفه جویی را به دست آورد.
در حالی که یک سیستم، شیر، پمپ یا مشعل خاص ممکن است تا حدودی پرهزینه به نظر برسد، اما می‌تواند کارایی کمی بهتر داشته باشد که در درازمدت به صرفه‌جویی مداوم تبدیل می‌شود.



همانطور که می دانید تصمیم گیری برای خرید دیگ بخار و انتخاب بویلر یا دیگ برای برخی از مدیران و مهندسین فنی كار سخت و دشواری شده است. اما دلیل این دشواری چیست؟ با توجه به تجربیات سال های گذشته تعداد زیادی از مشتریان در هنگام خرید با گزینه های زیادی در هنگام خرید روبرو هستند و اغلب در هنگام انتخاب بهترین تولید كننده دیگ و بویلر سر در گم می‌شوند و بدلیل عدم وجود روش استاندارد و یا حتی یك راهنمای ساده و شفاف در این زمینه است.

راهنمای انتخاب و خرید بویلر و دیگ

به دلیل همین سردرگمی ممکن است در زمان بررسی ویژگی های دیگ بخار برخی اصول مهم و كلیدی مشتریان خرید بویلر دور می افتد. لذا هدف ما از ارائه این راهنمای انتخاب و خرید دیگ بخار، آشنا كردن مشتریان با این اصول کاربردی و یا به عبارتی دیگر ارائه الزامات استانداردی می باشد تا بتوانند با ذهن باز بهترین انتخاب را داشته باشند.

انتخاب صحیح بویلر

توجه : در این راهنما بیشتر تاكید بر دیگ بخار،  دیگ آبگرم و دیگ روغن داغ می‌باشد.

موارد مهم در انتخاب بویلر و خرید دیگ بخار

1- آیا بویلر و دیگ دارای نشان استاندارد ملی می‌باشد؟

با توجه به الزامات سازمان استاندارد، سازندگان بویلر و دیگ ملزم به رعایت اصول فنی و استاندارد در ساخت کلیه مخازن تحت فشار از جمله بویلر و دیگ بخار می‌باشند.
عدم رعایت این الزامات ممکن است باعث بوجود آمدن خسارات جبران ناپذیری برای مصرف کننده باشد. از آنجایی که کلیه مسئولیت های استفاده از دیگ بخار غیر استاندارد با مصرف کننده می‎باشد حتما در هنگام خرید دیگ بخار به این نکته باید توجه شود.



2-صلاحیت تولید كننده از نظر سازمان ملی استاندارد ایران (داشتن پروانه استاندارد) چگونه است؟

متاسفانه تعدادی افراد سودجو بدون داشتن هیچگونه تخصص و تعهدی، نسبت به ساخت انواع بویلرها بصورت غیر استاندارد اقدام می نمایند. به همین دلیل حتما باید از فروشنده داشتن پروانه استاندارد درخواست شود.



موارد دیگری که حتما باید بررسی شوند عبارتند از :

3-سطح کیفی شرکت بازرسی در چه حدی می باشد؟

4- قیمت ارائه شده به نسبت نوع تجهیزات بویلر چگونه است؟

5- شرایط ارائه خدمات پس از فروش و گارانتی تولید كننده چگونه است؟

6- آیا تولید کننده برای کنترل و بازرسی با شركت فنی تایید شده قرارداد همکاری دارد؟

7- وضعیت امکانات و تجهیزات، نیروی انسانی متخصص و سابقه تولید کننده چگونه است؟



ادعاهای فروشندگان و سازندگان دیگ بخار

از طرفی در زمان تحقیق درباره خرید دیگ بخار و استعلام از شرکت های مختلف با موارد ذیل روبرو می شویم:

• همه ادعای این را دارند كه دارای استاندارد ملی، استاندارد بین المللی، استاندارد اروپا، استاندارد ایزو، استاندارد های فرا بین المللی و… می باشند.
• خیلی ها مدعی داشتن گواهینامه های بین المللی كیفیت ،تایید نقشه و… می باشند.
• همه ادعا دارند كه مطابق استاندارد ملی ایران تولید می نمایند (در محصولاتی كه دارای استاندارد ملی هستند).
• همه ادعا می كنند از بهترین مواد اولیه مصرفی خارجی یا اروپایی و… استفاده می كنند
• همه مدعی استفاده از آخرین دستاوردهای فنی و ماشین آلات تولید در دنیا می باشند
• همه ادعای استفاده از بهترین تجهیزات و لوازم (اروپایی -آمریكایی) در محصول خود می باشند.

بررسی صحت و سقم این اطلاعات ارائه شده و ادعاهای تولید کننده بر عهده مشتری است. به همین دلیل در ادامه این مطلب سعی شده بیان شود که برای فهمیدن روش درست و دقیقی برای رسیدن به بهترین خرید دیگ بخار چه کاری باید انجام داد؟ موارد مهم فنی و پر رنگ كه یك متخصص با سابقه بویلر با آنها سر و كار دارد مورد بررسی و بحث قرار می‌گیرند.

با افتخار به اطلاع می رسانیم تمامی دیگ های تولید شده در صنایع دما بخار مشهد دارای استانداردهای لازم را می باشد و دارای یک سال گارانتی و خدمات پس از فروش می باشد.



در گام دوم بررسی این سوال، روش های تحلیل و پرسش های استاندارد برای تعیین اعتبار فنی هر تولید كننده بویلر و دیگ ارائه می گردد:

1-اهمیت وجود استاندارد ملی برای تولید بویلر و دیگ (آیا بویلر دارای استاندارد ملی تدوین شده می باشد یا خیر؟)

همانطور كه می دانید در قرن بیستم با توسعه علوم مهندسی و تولید برای یكسان سازی و كنترل بهتر بر روی محصولات تولید شده ، تهیه و آماده سازی مدارك و مستندات فنی مورد تایید تحت عنوان استاندارد رشد چمشگیری پیدا كرد به نحوی كه در خیلی از كشورهای توسعه یافته ما شاهد ایجاد موسسات دولتی و خصوص متولی انجام این امور گردید

به عنوان مثال موسسه BSI در انگلستان، موسسه DIN در آلمان، موسسه ASTM در آمریكا و … و همچنین از طرف دیگر برخی مجموعه های دیگر نیز مانند،انجمن مهندسان مكانیك آمریكا ASME نیز وارد فرآیند های استاندارد سازی و تولید مستندات فنی در دنیا گردیدند.

در كشور ما ایران نیز تاریخچه ایجاد موسسه استاندارد به سال 1332بر می گردد و در حال حاضر این موسسه دولتی بر اجرای كلیه فرآیند های مربوط به تدوین و نظارت بر استاندارد های ملی اقدام می نماید.

از طرفی سازمان ملی استاندارد ایران طبق قوانین با تایید شورای عالی استاندارد، برخی از استاندارد های ملی را بصورت استاندارد اجباری اعلام نموده كه كلیه تولید كنندگان ملزم به رعایت الزامات آن بعد از دریافت پروانه كاربرد علامت استاندارد می باشند.

لذا وجود یك استاندارد ملی مزایای ذیل را خواهد داشت :

• باعث نظارت سازمان ملی استاندارد بر تولیدكننده ها و بازارهای فروش خواهد شد
• یك مبنای فنی جهت بررسی كیفیت كالا، بین خریدار و سازنده وجود دارد



2-آیا تولید كننده از نظر موسسه استاندارد ایران از جهت اعتبار قانونی، امكانات فنی و فرآیند های تولید مورد تایید قرار گرفته است و طبق روال آن اداره، دارای پروانه كاربرد علامت استاندارد برای آن محصول می باشد؟

دلیل اهمیت این موضوع، این می‌باشد که سازمان استاندارد، زمانی به یک تولید کننده مجوز و پروانه را می دهد که حداقل موارد ذیل را به انجام رسانده باشد:

1. ارائه مدارک ثبت شرکت و علامت تجاری
2. دریافت پروانه بهره برداری از وزارت صنایع
3. داشتن مسئول فنی یا کنترل کیفیت آموزش دیده و تایید شده، که وظیفه پاسخگویی به اداره استاندارد را دارا می باشد.
4. داشتن قرار داد همکاری با یک شرکت فنی ثالث (بازرسی) مورد تایید سازمان استاندارد
5. داشتن مستندات لازم سیستم های مدیرت کیفیت و انجام مراحل استاندارد سازی فرآیندها
6. اخذ حداقل سه مورد یا نمونه تایید شده مطابق استاندارد از محصول یا بویلر ساخته شده
7. بررسی صلاحیت فنی و ماشین آلات تولید کننده، توسط هیات های تعیین صلاحیت اداره نظارت بر استاندارد
8. انجام بازدید های تصادفی از محل تولید و بازارهای فروش و نمونه برداری یا بررسی مستندات فنی محصول



3- شرکت بازرسی طرف قرارداد تولیدکننده دیگ بخار

با توجه به نقش مهم شركت های بازرسی فنی در بررسی و كنترل كیفیت و تایید بویلرها ، تولید كننده بویلر با چه شركت بازرسی قرارداد همكاری دارد و سطح كیفی نظارت فنی آن شركت در چه سطحی می باشد؟

شرکت های بازرسی و فنی که در حال حاضر صلاحیت فنی بررسی بویلرها را دارا می‌باشند از سطوح کیفی متفاوتی برخوردار می‎باشند و لذا برای اینکه بدانیم کدام یک از آنها نقش بهتری در کنترل فرآیندهای تولید بویلر را دارند، از اهمیت ویژه ای برخوردار است. برای کسب اطلاع در این زمینه به صفحه مقایسه و معرفی این شرکت ها مراجعه نمایید.



4-نحوه ارائه خدمات پس از فروش تولید كننده برای دیگ ساخته شده چگونه است؟

این موضوع نیز به دلیل اینکه واضح است نیاز به توضیح و تفسیر ندارد لذا با توجه به سوابق و نحوه ارائه خدمات تولید کننده ها و توانایی آنها خارج از ادعا ، قابل بررسی می باشد.

حال سعی ما این است كه به شما روش درست تحلیل و بررسی صحت و كیفیت اطلاعات ارائه شده توسط تولیدكنندگان بویلر را ارائه نماییم لذا در این راهنمای انتخاب بویلر، به نسبت اهمیت موضوع موارد ذیل را مورد بررسی قرار خواهیم داد:
حال اگر در خصوص این چهار مورد قبل از خرید و انتخاب تولید كننده كسب اطلاع نمایید در زمان تصمیم گیری روش مطمئن تر و صحیح تری را دنبال كرده اید و از خرید خود رضایت بیشتری خواهید داشت لذا برای فهم بهتر در ادامه دلایل مهم بودن موارد بالا به ترتیب برای شما ذكر می گردد.



انتخاب دیگ بخار مناسب با بررسی کیفیت ساخت

ویژگی های فنی مدنظر در هنگام انتخاب دیگ بخار

ویژگی هایی مثل فشار کار دیگ، ظرفیت دیگ حتما باید موقع انتخاب دیگ بخار در نظر گرفته شوند. همچنین موارد فنی‌تر مثل تعداد پاس های محفظه احتراق، نوع بویلر از نظر عقب تر یا عقب خشک بودن دیگ، نوع سوخت و ظرفیت مشعل را نیز باید مورد توجه قرار داد. بررسی دقیق این ویژگی ها باعث می شود تا دید روشنتری از محصول خریداری شده در ذهن داشته باشیم.

توجه :

ظرفیت اسمی و واقعی مشعل باهم متفاوت است و معمولا ظرفیت اسمی را حدود بیست درصد ظرفیت اسمی بالاتر بیان می شود. با انتخاب مشعل مناسب طول عمر دیگ بخار افزایش می یابد.

همچنین شعله مشعل باید تنظیم باشد به گونه ای که رنگ شعله آب یکنواخت باشد.



کیفیت تجهیزات و جنس قطعات به کار رفته در ساخت دیگ بخار

برای اینکه مطمئن شویم دیگ بخار خریداری شده به‌ درستی عمل خواهد کرد باید مطمئن باشیم کلیه تجهیزات نصب شده بر روی آن و بکار گرفته شده در ساختمان بویلر دارای کیفیت استاندارد می باشد.

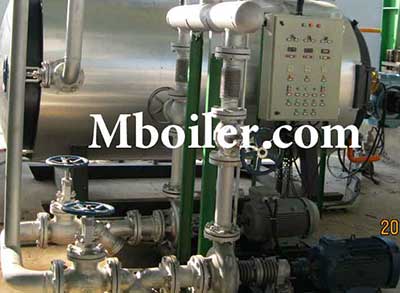

قطعاتی مانند پمپ آب ورودی بویلر، شیر اطمینان، انواع پرشر سوییچ های مورد استفاده، لول کنترل ها، شیر تغذیه، شیر خروجی بخار، تابلو برق، شیرهای تغذیه و خروجی بخار، تابلو برق مورد استفاده و الکترودهای مصرفی باید کیفیت مناسبی داشته باشند. علاوه بر این نحوه ساخت و سرهم کردن قطعات دیگ از عوامل تاثیر گذار در کیفیت دیگ بخار می باشند.

کیفیت فولاد به کار گرفته شده در ساخت بدنه طبق استانداردهای بین المللی باید از فولاد آلیاژهای کربن منگنز دار مخصوص ساخت مخازن تحت حرارت و فشار (17MN4- DIN 1715 5.) و لوله های عبور دود نیز لوله های آتش خوار بدون درز باید از جنس St35.8_DIN 17157  باشد.



انطباق مراحل ساخت با استانداردهای ملی و بین المللی

زمان طراحی و ساخت دیگ بخار باید در کلیه مراحل استانداردهای مدون و شناخته شده در نظر گرفته‌شود. مراحلی مانند ساخت، اجرا، قطعات، کنترل، دسترسی و تست باید طبق نقشه های اجرایی ساخت تایید شده بین المللی انجام گیرد.

یعنی تنها با بهره گیری از قطعات مرغوب نمی توان کیفیت ساخت دیگ بخار را تضمین نمود و همچنین هیچ تضمینی در مورد عملکرد، راندمان و طول عمر مفید دستگاه بویلر وجود ندارد بلکه لازم است حتما ساخت دستگاه طبق استانداردهای مدون و شناخته شده و با روش های مورد تایید سازمان های استاندارد جهانی ساخته شود. در غیر اینصورت ساخت بویلر به هیج وجه قابل توجیه نمی‌باشد.

مطلب پیشنهادی: افزایش راندمان بویلر و دیگ روغن داغ



انتخاب دیگ بخار با در نظر گرفتن ویژگی های ظاهری و فنی نهایی

برای بررسی بهتر اشکالات در زمان های بروز خرابی باید دیگ بخار به گونه ای ساخته شود که امکان دسترسی به بخش های مختلف آن وجود داشته باشد. دریچه های هد هول، هند هول و منهول در قسمت های مختلف دیگ بخار برای انجام سرویس های دوره ای و تعویض قطعات معیوب دیگ بخار در بدنه آن قرار داده می شوند.

ابعاد دیگ بخار و محل قرار گیری آن باید با هم همخوانی داشته باشد حتی قبل از مونتاژ کامل دیگ بخار باید درب ورودی موتورخانه در نظر گرفته شود.

برای دریافت مشاوره رایگان و راهنمایی بیشتر در خصوص انتخاب دیگ بخار مناسب صنعت خودتان با کارشناسان فنی این شرکت تماس بگیرید یا از طریق لینک زیر اطلاعات تماس خود را برای ما ارسال نمایید تا در اولی فرصت با شما ارتباط برقرار نماییم.

09388037440

انتخاب تعداد و تعیین ظرفیت دیگ بخار

در تعيين مشخصات دیگ بخار جهت طراحی آن، شايد مشكل ترين مورد تعيين تعداد و ظرفیت بویلر باشد. حداقل و حداكثر بخار مورد نياز طی دوره ای كه ممكن است يك روز، يك هفته و يا يك سال باشد ضرورت دارد.

همچنين به دوره های پر مصرف، آمادگی واحد، برنامه تعميرات، هزينه و انواع ديگ های بخار موجود بايد توجه شود. نحوه بهره برداری نيز ممكن است در مواردی نظير واحدهای عملياتی، در طول سال مداوم و پيوسته باشد، يا در مواردی نظير كاربردهای گرمايشی به صورت فصلی و حتی، در طول تابستان ،توقف كلی باشد.

انتخاب تعداد و تعیین ظرفیت دیگ بخار

در هنگام برنامه ریزی برای تعیین ظرفیت دیگ بخار و انتخاب تعداد بویلرهای مورد نیاز باید برنامه های توسعه واحد را مد نظر داشت و نموداری از طرح های بهره برداری پيش بينی شده تهيه نمود.

مهمترين نكته ای كه بايد در نظر گرفت حداقل نياز به ديگ يا ديگ های بخار ذخيره است. طبق مقررات بيمه، كليه ديگ بخار بنا به سوختی كه مصرف می‌كنند، بايد حداقل هر 14 تا 26 ماه يك بار جهت بازرسی بسته شوند.

در صورتيكه لازم است در طول سال همواره حداكثر ظرفيت ديگ ها در اختيار باشد، وجود يك ديگ ذخيره كفايت می كند. ولی چنانچه شرايط به نحوی است كه امكان كوچك ترين وقفه ای در كاهش بار ديگ ها نيست، داشتن دو عدد ديگ ذخيره الزامی است تا در صورت از كار افتادن غير منتظره يكی از ديگ ها و بسته بودن ديگری جهت امور تعميراتی و بازرسی، وقفه ای در توليد ايجاد نشود.

اغلب زمان تعميرات و بازرسی بيشتر از زمان پيش بینی شده می گردد و اگر تعداد ديگ ها نيز زياد باشد، كل زمان تعميرات در سال نسبتاً طولانی می‌گردد. برای نمونه اگر 2 هفته برای بازرسی و تعمير هر ديگ در نظر بگيريم و تعداد ديگ ها نيز 6 عدد باشد، زمان كلی تعميرات در سال حداقل 12 هفته می شود.

می‌توان در تعطيلی كارخانه، تعميرات آن را انجام داد ولی اين امر مستلزم برنامه ريزی جامع و پيش بينی قطعات و نيروی كار در زمان تعميرات می‌باشد. در موارد فصلی بودن بار ديگ، نظير گرم كردن تاسيسات يا كارخانه هايی نظير نيشكر كه می توان واحد را برای مدتی – مثلا بيش از 20 هفته- بست، به شرط آنكه در حين بهره برداری نياز به تميز كردن ديگ نباشد، داشتن ديگ ذخيره لزومی ندارد.

همچنين در تاسيساتی كه دو نوع مصرف پيوسته و فصلی انجام دارند، می‌توان با انتخاب دقيق اندازه ديگ های بخار، كارهای تعميراتی واحد را درزمان تعطيلات فصلی انجام داد، تعداد ديگ های ذخيره را كاهش داد يا حذف نمود.

در دوره های كوتاه مدت و چند ساعته اوج مصرف كه از 10% حداكثر ظرفيت تجاوز نكند، می‌توان با استفاده از حد مجاز بار وسايل  كمكی نظير دمنده ها و مشعل ها، از تاسيسات موجود بهره برداری كرد و بدين وسيله هزينه های سرمايه گذاری بيشتر از تقليل داد.



در نظر گرفتن ظرفیت بهره‌برداری دیگ بخار

حداقل ظرفيت بهره برداری از واحد ديگ های بخار نيز بايد مورد توجه قرار گيرد، زيرا بهره داری كمتر از معمول از ظرفيت های موجود برای مدتی طولانی و از ديگ های محدود، كنترل خودكار ديگ بخار را غير ممكن و عمليات را غير اقتصادی می نمايد.

به طور كلی بهره برداری طولانی كمتر از 20% حداكثر بار پيوسته ديگ، يعنی با نسبت تقليل 5 به 3 به علت مسايل كنترل و بازده ديگ، منطقی نمی‌باشد. حد قابل قبول اين نسبت را 3 به 1 تعيين كرده اند.

بنابراين پيشنهاد می شود ديگ بخار كوچكتری در مواقع پايين بودن مصرف، در نظر گرفت. در چنين مواردی چنانچه فشار بخار در شبكه اهميت زيادی ندارد، می‌توان از ديگ بخاری كه با فشار پايين تر كار می كند و در نتيجه طراحی آن مناسب تر است،استفاده كرد.

نمونه اين وضعيت را می توان در سيستم گرمايشی ساختمان به كاربرد كه درآن بخش عمده ای از مصرف بخار طی تعطيلات، بسته است. در اين گونه موارد تركيبی از ديگ های بخار لوله – آبی و لوله – آتشی مفيد خواهد بود. نمونه ديگر يك نيروگاه برق است كه انرژی حرارتی زيادی جهت گرم كردن مخازن ذخيره سوخت نفت و نيز گرم كردن مشعل های ديگ، با بخار كم فشار لازم دارد.

اين بخار مصرفی وسايل كمكی، توسط ديگ های لوله – آتشی تامين می گردد، ولی ديگ های اصلی واحد از نوع لوله – آبی می‌باشند. مزيت ديگر اين حالت هزينه كمتر تصفيه آب جهت تهيه بخار مصرفی وسايل كمكی است.



روش تخمين و برآورد اندازه و وزن ديگ بخار و بويلر

متن خلاصه‌ای از مقاله روش تخمين و برآورد اندازه و وزن ديگ بخار:

معمولاً در گفتگوها و تبادل نظر اوليه بين مهندسين معمار و مهندسين تاسيسات مکانيکی که اغلب برای هماهنگ نمودن ايده های معماری با طرح تهويه مطبوع صورت می‌گيرد، يکی از مهمترين موضوعات، تعيين حدود تقريبی اماکن و معابر تجهيزات مکانيکی است.

در مراحل اوليه طراحی پروژه نوع و نشان تجاری ديگ بخار به طور دقيق مشخص نمی‌شود، بنابراين به طور معمول نمی‎توان با اتکا به مشخصات فيزيکی مدلی خاص، به نتيجه رسيد، علاوه بر اين، مباحث مطروحه در مرحله اول طراحی (فاز يک) قطعی نبوده و احتمال تغييرات بسياری در آن وجود دارد.

برای تخمين ابعاد و اندازه ها در مرحله اول طراحی معماری و تاسيسات مکانيکی و خصوصاً ديگ بخار، می‌توان از جداول و اطلاعاتي که در ادامه می‌آيند استفاده نمود.

به طور قطعی برای تعيين جانمايی نهايی و دست يابی به ابعاد و اوزان دقيق ديگ بخار و ساير تجهيزات بايد از طريق مراجعه به کاتالوگ کارخانجات سازنده که انتخاب محصول آنها قطعيت يافته، اطلاعات دقيق را به دست آورد.

جداولی که در ادامه می آيند، تنها شامل تجهيزات حجيم خصوصاً بويلر بخار که تاثيرات قابل توجه بر معماری دارند می‌شوند.

متن کامل اين مقاله را می‌توانيد از طريق لينک ذيل مشاهده کنيد:

روش تخمين و برآورد اندازه و وزن بويلر و ديگ بخار
