مخازن كوئل دار با كوئل مسی
برای تامین آب گرم مصرفی در سیستم گرمایش مرکزی، آب شهر وارد منبع و مخازن كوئل دار می شود و سپس برای مصرف در سرویس ها انتقال پیدا می نماید. این مخازن در قدیم بصورت نوع دو جدار (منبع دوجداره ) ساخته می شد.
ولیکن با توسعه تولید کوئل های نوع مسی ساختار کار به شکل جدید تغییر کرد و یک منبع کوئلی که در موتورخانه دیگ آبگرم و آبداغ مورد استفاده قرار می گیرد به روش تبادل حرارت بین سیال داغ و سرد عمل می نماید.
منبع کوئلی
این منبع که به منبع کوئل دار نیز معروف است، از بدنه استوانه ای از جنس ورق گالوانیزه گرم و چند لوله مسی تشکیل می شود که آب داغ و بخار خروجی از دیگ بویلر وارد کویل ها (لوله های مسی) شده و آب سرد ورودی به مخزن استوانه ای را گرم می کند.
منبع کوئلی جهت تولید و ذخیره آبگرم مصرفی در مصارف خانگی، تجاری و صنعتی سبک و نیمه سنگین استفاده می شود. منابع کویلی در دو نوع افقی و عمودی موجود هستند که از نظر کارآیی و استفاده تفاوت چندانی ندارند، اما منابع عمودی به دلیل اشغال کمتر سطح، بیشتر مورد استفاده قرار می گیرند. منبع کویل دار، منبع دو جداره هر دو به عنوان مبدل های حرارتی جهت تامین آبگرم بهداشتی هستند.
منبع دو جداره
منبع دو جداره آبگرم از نوع مبدل حرارتی غیر مستقیم بوده به این معنی که یک واسطه انتقال حرارت(آب سیستم گرم کننده) در تماس مستقیم با سطح گرم کننده( بویلر سیستم حرارت مرکزی) انرژی حرارتی را دریافت کرده و به آبگرم مصرفی منتقل می کند.
این مخزن دارای دو مفحظه جدا از هم می باشد که شامل:
۱- استوانه داخلی
۲- فضای حدفاصل بین استوانه داخلی و خارجی
مکانیزم گرم شدن آب در منبع دو جداره :
۱- آبگرمی که توسط دیگ تولید شده، از بالای منبع به محفظه بیرونی هدایت شده و در حدفاصل بین استوانه داخلی و جریان می یابد و باعث انتقال حرارت خود به آب درون استوانه داخلی می شود.
۲- آب سرد شهری از اتصال پایین منبع، وارد استوانه داخلی شده و گرمای آبگرم دیگ را دریافت می کند و سپس از اتصال بالا آبگرم برای وسایل بهداشتی هدایت می شود.
نکات نصب منبع دو جداره :
۱- بر روی استوانه داخلی منبع دو جداره دو اتصال وجود دارد : یکی برای نصب شیر اطمینان فشار و دما و دیگری برای برگشت آبگرم مصرفی
۲-استفاده از شیر یکطرفه در روی ورودی آب سرد شهری به منظور جلوگیری از پس زدن آبگرم به داخل لوله های آب سرد
مشخصات مخازن كوئل دار
- جنس مخازن از ورق سفید خارجی و به ضخامت های استاندارد T می باشند.
- مخازن دارای نازل های ورودی و خروجی، اتصال تخلیه و اتصال جهت نصب تجهیزات ترموستات و مانومتر می باشند.
- حداقل یك عدد دریچه بازدید دست رو (HandHole) در مخازن كوچك و در مخازن با ظرفیت بالاتر علاوه برآن، دریچه بازدید سررو (Head Hole)، جهت انجام بازرسی و سرویس داخل مخازن، بر روی آنها قرار داده می شود.
- فشار كار دستگاه 4 تا 6 اتمسفر می باشد و فشار تست در كارخانه یك و نیم برابر فشار كار دستگاه می باشد.
- مبدل بر اساس ظرفیت مخزن فوت سنجی می گردد.
- ضخامت لوله های مسی در مبدل 0.9 میلیمتر می باشد.
فشار كار : 4 اتمسفر به بالا
ظرفیت مخزن: 300 الی 3500 لیتر
سطح حرارتی كوئل: 8 الی 100 فوت مربع
جنس منبع کویل دار
جنس لوله ها معمولا آهن گالوانیزه و یا مس است.
انواع منبع کویل دار

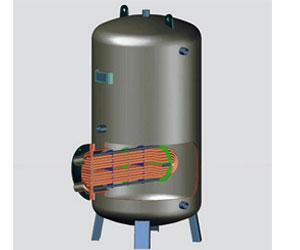

- منبع کویل دار ایستاده

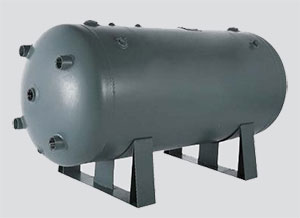

- منبع کویل دار افقی
اجزاء منابع کویل دار شامل:
بدنه منبع کوئلی:
بدنه این منابع از ورق گالوانیزه با ضخامت های معین ساخته می شود، ضخامت ورق ها بر اساس فشار سیستم، ظرفیت و دمای آب منبع انتخاب می شود.
کویل های مسی:
برای انتقال حرارت در سیستم از کویل های مسی به دلیل ضریب انتقال گرما بالا استفاده می شود.
دریچه بازدید:
دریچه ای در بدنه منبع و هم تراز با قسمت کویل دار منبع وجود دارد. از این دریچه برای بازبینی داخل منبع، بازدید از کویل و انجام تعمیرات استفاده می شود.
لوله های ارتباطی:
شامل لوله های آب سرد و گرم بهداشتی و لوله های گرمایش (کویل) است.
بوشن:
بوشن قطعه پیچ دار است که در دو حالت پلاستیکی و فلزی ساخته می شود، وظیفه بوشن ها اتصال دو لوله ارتباطی به یکدیگر است.
انواع مختلف سنسورها را می توان به وسیله بوشن به منابع کویل دار متصل کرد، مانند:
- سنسور دما
- شیر تخلیه
- گیج فشار
- شیر اطمینان و …
نصب منبع کویل دار
ظرفیت این منابع با توجه به فضای موجود در موتورخانه و میزان آب گرم مورد نیاز در طول شبانه روز انتخاب می شود. در لوله ورودی این منابع حتما شیر یک طرفه نصب می شود، این کار از برگشت آب گرم و وارد شدن فشار به لوله آب شهری جلوگیری می کند.
یک لوله آب گرم برگشتی باید در سیستم در نظر گرفته شود تا آب گرم در هر لحظه در اختیار مصرف کننده ها باشد. لوله آب گرم در راس بالای منبع و لوله آب سرد در قسمت پایین منبع نصب شود.
مبدل حرارتی با كوئل مسی در صنایع کاربردهای زیادی دارند که در طرح های مختلفی تولید می گردند.
مبدل حرارتی با كوئل مسی مخصوص تاسیسات

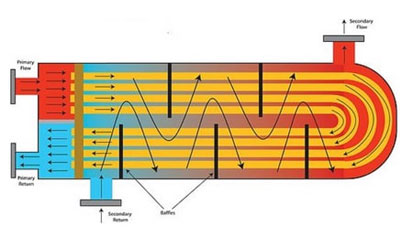

مبدل حرارتی با لوله های مسی در تاسیسات گرمایشی خصوصا در تجهیزات گرمایش آب استخر و جکوزی مورد استفاده قرار می گیرد این نوع مبدل از نوع مبدل های شل اند تیوب یا پوسته لوله ای می باشند.
مشخصات دستگاه :
- پس از كلیه فرآیندهای تولید، داخل مبدل ها با دولایه رنگ مخصوص اپوكسی و بیرون مبدل ها نیز با رنگ های روغنی پوشش داده می شوند.
- كلیه فلنج ها از نوع PN16 و یا A105 كلاس 150 می باشند.
- صفحه شبكه لوله ها به جهت داشتن مقاومت بالا و سطوح صاف، از فولاد آلیاژی RST-60، ساخته می شود.
- واشرهای آب بند از نوع كرینگریت مورد استفاده قرار می گیرند.
- ضخامت لوله های مسی مصرفی در كوئل ها بین 0.9 الی 1 میلی متر می باشند.
مزایا منبع کوئلی
- تعمیر آسان هر نوع خرابی و ترکیدگی به دلیل تک جداره بودن آن
- عدم قطع شدن فرآیند تولید آب گرم در صورت خرابی یکی از کویل ها
- ضریب انتقال حرارت بالاتر نسبت به سایر انواع مبدل های حرارتی
- افت حرارتی کم بخاطر استفاده از لوله های مسی متعدد در داخل منبع
- سهولت در شستشوی منبع، رسوب زدایی و حتی تعویض کوئل
تفاوت های منبع کوئلی با منبع دوجداره
منبع کویلی در واقع نسل جدیدی از منبع دوجداره می باشد که اصلی ترین تفاوت آنها در وجود دو مخزن استوانه ای تو در تو در نوع دوجداره است. این در حالیست که برای منابع کوئل دار تنها از یک بدنه استوانه ای استفاده شده و تبادل دما با کوئل ها انجام می شود.
