برای تامین آب گرم مصرفی در سیستم گرمایش مرکزی، آب شهر وارد منبع و مخازن كوئل دار می شود و سپس برای مصرف در سرویس ها انتقال پیدا می نماید. این مخازن در قدیم بصورت نوع دو جدار (منبع دوجداره ) ساخته می شد.
ولیکن با توسعه تولید کوئل های نوع مسی ساختار کار به شکل جدید تغییر کرد و یک منبع کوئلی که در موتورخانه دیگ آبگرم و آبداغ مورد استفاده قرار می گیرد به روش تبادل حرارت بین سیال داغ و سرد عمل می نماید.
منبع کوئلی

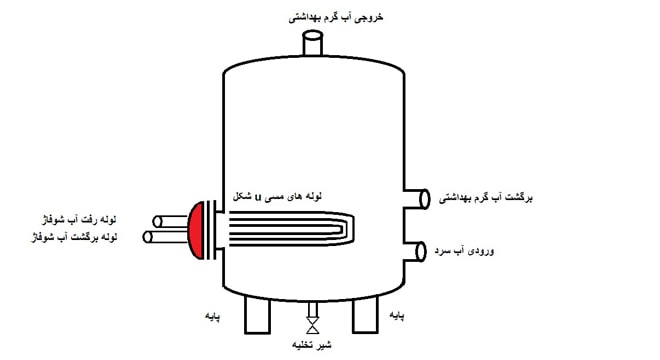

این منبع که به منبع کوئل دار نیز معروف است، از بدنه استوانه ای از جنس ورق گالوانیزه گرم و چند لوله مسی تشکیل می شود که آب داغ و بخار خروجی از دیگ بویلر وارد کویل ها (لوله های مسی) شده و آب سرد ورودی به مخزن استوانه ای را گرم می کند.
منبع کوئلی جهت تولید و ذخیره آبگرم مصرفی در مصارف خانگی، تجاری و صنعتی سبک و نیمه سنگین استفاده می شود. منابع کویلی در دو نوع افقی و عمودی موجود هستند که از نظر کارآیی و استفاده تفاوت چندانی ندارند، اما منابع عمودی به دلیل اشغال کمتر سطح، بیشتر مورد استفاده قرار می گیرند. منبع کویل دار، منبع دو جداره هر دو به عنوان مبدل های حرارتی جهت تامین آبگرم بهداشتی هستند.
چگونگی سفارش و ساخت
منابع آب گرم كویل‌دار با توجه به نوع سفارش در اندازه‌های متفاوت ساخته می‌شوند و نمی‌توان الگوی ثابتی را برای موتورخانه یك ساختمان در نظر گرفت.
معمولاَ مهندسان طراح تاسیساتی قبل از اینكه كار به پیمانكار ارجاع شود نقشه موتورخانه و نوع تجهیزات آن را مشخص می‌كنند.
پیمانكار ممكن است مهندس ناظر تاسیساتی استخدام كند و یا طبق نظر مهندس طراح برای سفارش ساخت و خرید منبع كویل‌دار اقدام كند. تولید منابع كویل‌دار تابع یك سری از شرایط خاص است كه در ایران رعایت نمی‌شوند.
منابع كویل‌دار از آنجا كه دارای مخازن تحت فشار هستند باید در ساخت آنها از فولادهای آلیاژی مخصوص استفاده شود. معمولاً در ایران از ورق‌هایی استفاده می‌كنند كه از آلیاژهای تحت فشار ساخته نشده‌اند.
بنابراین وقتی ورق گالوانیزه گرم تهیه شود در هنگام نرم كردن خاصیت خود را از دست می‌دهد و باعث ایجاد خوردگی در مخزن می‌شود. با توجه به ویژگی‌های منابع كویل‌دار تاكید می‌شود الزاماً باید از فولاد مخصوص مخازن تحت فشار ساخته شوند.
بعد از نصب عدسی‌ها و استوانه شدن منبع، برای گالوانیزه كردن اقدام شود، جوش‌های مخزن، زیر پوستی و خودكار باشد.
در محل جوشكاری دو لایه رنگ اكوستیك استفاده شود، ضخامت در نظر گرفته شده برای ورق‌های منبع متناسب با فشار كاری و مقاوم در مقابل خوردگی باشد، عدسی‌ها الكتریكال بوده و مخازن تحت فشار، لبه‌دار باشند و در نهایت، سطح حرارتی كویل متناسب با آب گرم مصرفی باشد.
عملکرد منبع آبگرم کویل دار
