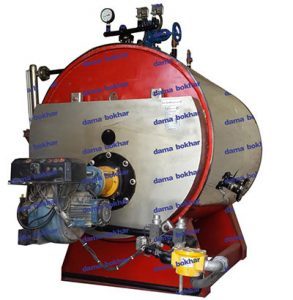

اين مدل(MSBL) از بويلر بخار ، مطابق طراحي فني شركت آيوار (IVAR) ايتاليا مي باشد و از نوع ديگ بخار لوله آتشي (Fire Tube) با ساختمان سه پاس حرارتي برگشتي و  نوع كوره  وت بك (Wet Back) مي باشد.

طراحي و توليد اين بويلر بخار ، در ظرفیت هاي متعارف   ۱۰۰ ، ۲۰۰ ، ۳۰۰ ،۵۰۰  ، ۷۰۰ ، ۱۰۰۰ و ۱۵۰۰ كيلوگرم در ساعت مي باشد.

از مهمترين كاربردهاي اين نوع بويلر بخار بيشتر در صنايع كوچك توليد مواد غذايي ،توليد قطعات بتني ،توليد قارچ خوراكي ، توليد آب مقطر ،  شستشوي مخازن نفتي ،آشپزخانه هاي صنعتي ، توليد نبات و آبنبات و كاربردهاي مختلف ديگر مي باشند .

كاربري و نصب آسان ، امكان ساخت پكيج پرتابل و متحرك ،سرويس و تعميرات بسيار راحت و  توانايي كار با انواع سوخت هاي مايع  از مزيت هاي عمده اين دستگاه مي باشند.

فيلمهاي ديگ بخار مشهد بويلر

{tab=مشخصات}

*- فشار کار  بخار متعارف اين بويلر  ۶ و ۱۰  اتمسفر مي باشد.

*- اين بويلر داراي سه پاس حرارتی برگشتي (Reversing Pass)  ، با راندمان بالا مي باشد كه سبب كم شدن مصرف سوخت در آن شده است.

*- وت بك بودن طراحي كوره در اين بويلر سبب افزايش سطح حرارتي و درنتيجه راندمان ديگ بخار شده است.

*- اين بويلر بخار از امكان نصب اكونومايزر در خروجي دودكش برخوردار مي باشد كه اين امر باعث شده تا بتوان راندمان حرارتي آنرا به حدود ۹۰ درصد افزايش داد.

*- شاسي يكپارچه بويلر بخار به نحوي طراحي شده است كه نيازي به فونداسيون مخصوص ندارد

*- پكيج بودن بويلر و تجهيزات آن ، امكان نصب و انتقال آنرا به سادگي امكان پذير نموده است.

*- اين ديگ بخار از ويژگي كنترل تمام اتوماتيك كاركرد و توليد بخار برخوردار است و همچنين امکان نصب سيستم هاي  PLC و مانيتورينگ نيز وجود دارد.

{tab=مواد اوليه}

۱-۱-ورقهای فولادی : ورقهاي مصرفي در ساخت مخزن و اجزاء تحت فشار دیگ مطابق استاندارد ۴۲۳۱ فقط از ورقهای آلیاژی منگنزدار که با استاندراد انگلیسی BS 1501 مطابقت داشته باشند ، استفاده مي گردد .

توجه : اين ورقهای فولادی آلياژی کاملا مورد تایید شرکت بازرسی و اداره استاندارد و با اخذ گواهی از آزمایشگاه متالوژی رازی در تهران ، به مشتری ارائه می گردد .

۲-۱-لوله های عبور دود (لوله های آتش): این لوله ها  مطابق استاندارد ۴۲۳۱ از نوع بدون درز و آتشخوار  و مطابق با استانداردهای BS 3059 & BS3601،از لوله های St35.8 مطابق  با استاندارد  آلمانی استفاده می گردد.

توجه : اين لوله های  آلياژی کاملا مورد تایید شرکت بازرسی و اداره استاندارد و با اخذ گواهی از آزمایشگاه متالوژی رازی در تهران ، به مشتری ارائه می گردد .

۳-۱-میل مقاومهای مصرفی : از نوع آلياژی و مورد تاييد شرکت بازرسی و اداره استاندارد و با اخذ گواهی از آزمایشگاه متالوژی رازی در تهران می باشند

۴-۱-لوله های نازلهای تحت فشار : از نوع مخصوص مخازن تحت فشار و مورد تایید استاندارد می باشند

۵-۱-فلنجهای مصرفی : از انواع PN و یا ASTM استاندارد و کاملا تایید شده توسط گواهی معتبر می باشند

۶-۱- پیچ و مهر ه های مصرفی : از نوع استاندارد ASTMو دارای تاییدیه از کارخانه جات معتبر می باشند

۷-۱-مواد مصرفی در عایقکاری : از بهترین مواد مهندسی ایزولاسیون رایج در کشور و مورد تایید استاندارد می باشند

۸-۱-روکش دیگها : از ورق های استیل می باشند

{tab=فرآيند ساخت }

  • برشکاری و سوراخکاری ها با استفاده از تجهیزات مورد تایید شرکت بازرس فنی و اداره استاندارد انجام می شوند
  • جوشکاری ها مطابق با دستورالعمل یا  WPS و مطابق الزامات استاندارد و به صورت کاملا فرآیندی و کنترل شده انجام می شوند
  • تست های غیرمخرب جوشکاری( NDT) زیر نظر کارشناس مورد تایید اداره استاندارد انجام می شوند
  • تست هیدرواستاتیک (تست با آب ) در حضور بازرس فنی و کارشناس اداره استاندارد و طبق دستورات  و الزامات اداره استاندارد انجام می شوند
  • مواد مصرفی در عایقکاری بدنه دیگ در خصوص کاهش  اتلافات حرارتی از بهترین مواد مورد تایید و استاندارد استفاده می گردد.
  • برای روکش دیگ نیز از ورقهای استیل استفاده می گردد

{tab=تجهيزات}

  • مشعل دیگ : معمولاً  از نوع گازوئیلی یا دوگانه سوز و یا نوع دیگر و همچنین از محصولات تولیدی کارخانه جات معتبر مانند پارس، کاوه، ایران رادیاتور و گرم ایران ، که بسته به نوع نیاز و مصرف مشتریان تعیین می گردد
  • پمپ تغذیه: بسته به سفارش از انواع لوارا و پنتکس ایتالیایی و یا گرانفارس مورد استفاده قرار می گیرند.
  • کنترل سطح آب (لول کنترل) : از نوع مک دانل  آمریکایی و یا فانتنی ایتالیایی و در ظرفیتهای بالا از نوع موبری آمریکایی
  • کنترل فشار (پرشر سوئیچ) : از نوع  هانی ول آمریکایی
  • شیرآلات مصرفی: از نوع ماو آلمانی و  اشتعال اراک و سایر شرکتهای معتبر مورد تایید
  • تابلوی کنترل فرمان تمام اتوماتیک : این قسمت که به عنوان مغز متفکر دیگ ، بااعمال دستورات قطع و وصل  به پمپ و مشعل کارکرد اتومات دیگ بخار را مقدور میسازد خود شامل قطعات و اجزاء ذیل میباشد:

کلید استارت استاپ ، کلید فرمان ، کنترل فاز ، فیوز سه فاز ، کلید مینیاتوری ، آژیرخبر ،  کنتاکتور ها ، چراغ های سیگنال .که قطعات از نوع تله مکانیک  و یا ال جی  ،  بسته به نوع سفارش  توسط مشتریان ، تهیه و مونتاژ میگردند
