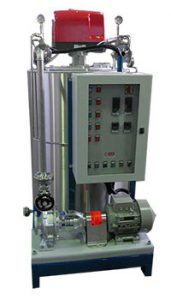

در این مدل از دیگ روغنداغ کوئل و استوانه کوره بصورت عمودی بر روی پایه در زیر دیگ نصب می شود. هرکدام از دیگ های روغن داغ متناسب با ظرفیت و نیاز کارخانه مورد نظر طراحی و تولید می شوند که هرکدام از آنها به نسبت خود مزایا و معایبی دارند.

معمولا دیگ های روغن داغ عمودی در ظرفیت های پایین یا به دلیل محدودیت فضا استفاده می شود ولی دیگ های روغن داغ افقی دارای راندمان بالاتری هستند.

• ظرفیت حرارتی بویلر از ۱۵۰ هزار الی ۲ میلیون کیلو کالری در ساعت
• کاهش محدودیت طولی فضای موتورخانه در این طرح دیگ روغن
• بهبود زمان تخلیه و فرآیند سیرکوله روغن در کوئل های دیگ
• کاهش تلفات حرارتی عمودی در خروجی بویلر روغن داغ
