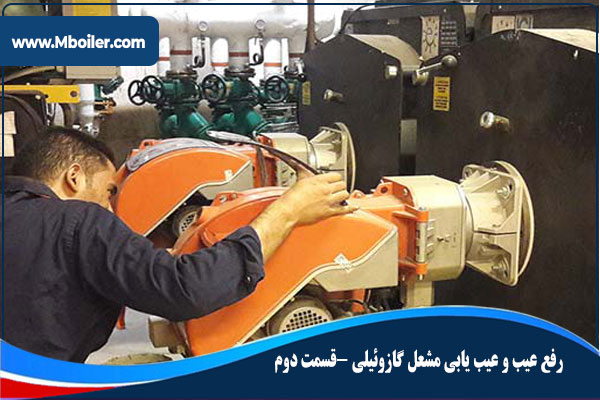

عيب يابی و رفع عيب مشعل گازوئيلی
در مجموع مشعل ها بعنوان قلب سيستم گرمايش ممکن است به علل مختلف از کار بيفتد، راهنمای زير جهت تعيين محل عيب و نحوه رفع بعضی از آنها براساس اطلاعات به دست آمده از اشکالات و عيوب واقعی که در تاسيسات حرارتی صنعتی پديد می آيند تنظيم شده است.
با وجود اين که علايم و علل معمول در آن شرح داده شده است نبايد تصور شود اينها تنها اشکالات و عيوبی هستند که ممکن است پديد آيند. تمام اطلاعات موجود درباره عيوب بايد قبل از انجام تعميرات يا تعويض اجزا به دقت مورد تجزيه ،تحليل قرار گيرند.
مشعل گازوئیل سوز چیست و چگونه کار می کند؟
مشعل گازوئیل سوز مشعلی است که از سوخت گازوئیل به عنوان سوخت مصرفی خود استفاده می‌کند و قابل استفاده برای مکان‌هایی می باشد که به گاز شهری دسترسی ندارند.
عملکرد مشعل گازوئیل سوز به چه صورت است؟
مشعل های گازوئیل سوز با شروع کار موتور، فن هوادهی شروع به کار می کند. فن هوادهی در در این مشعل ها از نوع سانتریفیوژ است. در مشعل های گازوئیلی الکتروموتورعلاوه بر به حرکت دراوردن فن هوادهی و همچنین چرخاندن پمپ گازوئیل را نیز برعهده دارد. پمپ مشعل های گازوئیلی از نوع دنده ای فشار قوی می باشد.
به این صورت که کارکرد پمپ گازوئیل و هوا با هم مخلوط شده و آماده احتراق می شود. با این حال ممکن است مشکلاتی برای مشعل گازوئیل سوز به وجود بیاید که ما برخی از آنها را بررسی و عیب یابی کرده ایم. در ادامه با ما همراه باشید.
عيب: الکترو موتور کارمی کند ولی سوخت از نازل خارج نشده و در نتيجه شعله تشکيل نمی شود | ||
| رديف | علت احتمالی | چگونگی رفع عيب |
| 1 | گازوئيل در منبع تمام شده است. | منبع را پر کنيد. |
| 2 | درون منبع گازوئيل وجود دارد. | آب را تخليه کيند. |
| 3 | لوله مکش پمپ هوا می کشد يا گرفتگی دارد. | رفع عيب کنيد. |
| 4 | نازل کثيف است. | نازل را تميز کنيد. |
| 5 | فيلتر گازوئيل کثيف است. | فيلتر را تميز يا تعويض کنيد. |
| 6 | پمپ گازوئيل معيوب است. | عيب را برطرف کنيد. |
| 7 | لوله تهويه (vent) منبع گازوئيل مسدود است. | رفع انسداد کنيد. |
| 8 | کوپلينگ بين الکتروموتور و پمپ معيوب است. | کوپلينگ را عوض کنيد. |
| 9 | پمپ فشار ندارد. | نسبت به تعمير آن اقدام کنيد. |
| 10 | شير تنظيم فشار پمپ معيوب است. | شير را تعويض کنيد. |
عيب: الکتروموتور کار می کند، گازوئيل از ناز ل خارج می شود، ولی جرقه زده نمی شود | ||
| رديف | علت احتمالی | چگونگی رفع عيب |
| 1 | اتصال جرقه زن به پايه رله قطع است. | آنرا وصل کنيد. |
| 2 | الکترودهای جرقه تنظيم نيستند. | الکترودها را تنظيم کنيد. |
| 3 | الکترودها به بدنه اتصالی دارند. | اتصالی را رفع کنيد. |
| 4 | الکترودها معيوب شده اند. | الکترودها را عوض کنيد. |
| 5 | ترانسفورمر جرقه معيوب است. | ترانسفورمر را تعويض کنيد. |
| 6 | کابل های جرقه به الکترودها اتصالی ندارند. | رفع عيب کنيد. |
| 7 | افت ولتاژ برق وجود دارد. | علت را برطرف کنيد. |
| 8 | الکتروموتور، آمپر بيش از اندازه می کشد. | الکتروموتور را آزمايش و در صورت لزوم تعميير و يا تعويض کنيد. |
| 9 | پاشش گازوئيل را به علت نقص نازل انحراف دارد. | نازل را تعويض نمائيد. |
عيب:الکتروموتور کار می کند، گازوئيل از نازل خارج می شود، جرقه زده می شود، ولی شعله تشکيل نمی شود | ||
| رديف | علت احتمالی | چگونگی رفع عيب |
| 1 | نازل کاملا باز نيست. | رفع عيب کنيد. |
| 2 | اتصال ناز ل شل است. | اتصال نازل را سفت کنيد. |
| 3 | نازل نسبت به شعله پوش خيلی عقب است. | جای نازل را تنظيم کنيد. |
| 4 | فشار پمپ خيلی پايين است. | فشار پمپ را بالا ببريد. |
| 5 | مقدار و فشار هوا زياد است. | نسبت به تنظيم هوا اقدام کنيد. |
| 6 | هوای احتراق کافی نيست. | هوارا تنظيم کنيد. |
| 7 | درون گازوئيل آب وجود دارد. | آب را تخليه کنيد. |
| 8 | غلظت سوخت بالا است. | از سوخت مناسب استفاده کنيد. |
| 9 | سوخت درست پودر نمی شود. | رفع عيب کنيد. |
| 10 | الکترودهای جرقه به شعله پوش يا نازل اتصال کرده اند و يا تنظيم نيستند | نسبت به رفع اتصالی و تنظيم آن اقدام کنيد. |
| 11 | فتوسل معيوب است. | آنرا تعويض کنيد. |
در عیب یابی مشعل های گازوئیلی باید به این نکته توجه شود که این مشعل ها از گازوئیل به عنوان سوخت استفاده می کنند و به دلیل وجود ذرات و ناخالصی های موجود در گازوئیل، باعث می شود این دستگاه ها دچار رسوبات شده و سبب ایجاد اختلال در نحوه صحیح عملکرد دستگاه شود.
در فرآیند عیب یابی مشعل گازوئیل سوز و رفع ایراد و نقص ایجاد شده در مشعل موتورخانه، برخی مشکلات رایج و متنوعی وجود دارند. ما در این قسمت مقاله به ذکر برخی از آنها پرداخته ایم و شما می توانید با مطالعه آنها به علت بسیاری از خرابی های ایجاد شده و نقص عملکرد مشعل پی ببرید.
این نکات تاثیرگذار در عیب یابی و رفع ایرادات مشعل ها عبارت اند از:
عيب: الکترو موتور بادزن کار نمی کند BLOWER MOTOR | |||||
| رديف | علت احتمالی | چگونگی رفع عيب | |||
| 1 | فيوزهای اصلی جريان برق را بررسی کنيد. | فيوزهای سوخته را تعويض کنيد. | |||
| 2 | فيوزهای مربوط به مشعل را بررسی کنيد. | فيوز سوخته را تعويض کنيد. | |||
| 3 | کليدبرق و يا سيم کشي اشکال دارد. | از کليد و سيم کشی رفع عيب کنيد. | |||
| 4 | آکوستات يا ترموستات اشکال دارد. | ترموستات را تعويض کنيد. | |||
| 5 | سيم کشی موتور به پايه رله قطع است. | سيم کشی را وصل کنيد. | |||
| 6 | خازن الکتروموتور معيوب است. | خازن را تعويض کنيد. | |||
| 7 | پمپ گازوئيل گيرپاژ کرده است. | تعمير و يا تعويض کنيد. | |||
| 8 | فن هوا حرکت نمی کند.(گيردارد) | رفع عيب کنيد. | |||
| 9 | الکتروموتور معيوب است. | تعمير و يا تعويض کنيد. | |||
| 10 | رله خراب است. | رله را تعويض کنيد. | |||
عيب: پمپ گازوئيل فشار ندارد. | |||||
| رديف | علت احتمالی | چگونگی رفع عيب | |||
| 1 | چرخش پمپ برعکس است. | نسبت به جابجايی دو سيم از سيم های اتصالی به موتور اقدام کنيد. | |||
| 2 | پمپ هوا گرفته است. | پمپ را هوا گيری نمائيد. | |||
| 3 | کوپلينگ معيوب شده است. | کوپلينگ را تعويض کنيد. | |||
| 4 | صافی يا فيلتر گازوئيل يا پمپ گرفته است. | آنرا تعمير يا تعويض نماييد. | |||
| 5 | لوله مکش گرفته است. | آنرا تميز کنيد. | |||
| 6 | مسير مکش سوخت،هوا می کشد. | رفع نشت نماييد. | |||
| 7 | پمپ خلاء لازم را برای مکش ايجاد نمی کند. | نسبت به تعمير آن اقدام کنيد. | |||
| 8 | لوله تهويه منبع گازوئيل مسدود شده است. | آنرا تميز يا تعويض کنيد. | |||
عيب: فشار پمپ گازوئيل کم است. | |||||
| رديف | علت احتمالی | چگونگی رفع عيب | |||
| 1 | اندازه نازل بيش از ظرفيت پمپ است. | نازل را تعويض کنيد. | |||
| 2 | نازل کاملا فرسوده شده است. | نازل را تعويض کنيد. | |||
| 3 | چرخ دنده های پمپ فرسوده اند. | چرخ دنده های پمپ راعوض کنيد. | |||
| 4 | به علت خلاء زياد پمپ، گازوئيل بخار می شود. | خط سوخت را چک کنيد. | |||
| 5 | شير تنظيم فرسوده شده است و يا در وضعيت باز باقی مانده است. | شيررا عوض کنيد. | |||
| 6 | فيلتر گازوئيل کثيف است. | فيلتر را تميز يا تعويض کنيد. | |||
| 7 | صافی پمپ کثيف است. | صافی را تميز يا تعويض کنيد. | |||
| 8 | مسيرمکش مسدود است. | رفع انسداد نمائيد. | |||
| 9 | الکتروموتور دور کافی ندارد. | نسبت به تعمير يا تعويض آن اقدام کنيد. | |||
| 10 | فانوسه يا ديافراگم معيوب است. | آن را تعويض نمائيد. | |||
عيب: فشار پمپ گازوئيل زياد است. | |||||
| رديف | علت احتمالی | چگونگی رفع عيب | |||
| 1 | غلظت سوخت بالاست. | از سوخت مناسب استفاده نمائيد. | |||
| 2 | در سيستم دو لوله ای مسيربرگشت مسدود شده است. | آن را تميز يا تعويض کنيد. | |||
| 3 | توپی مسير بای پاس در سيستم تک لوله خارج نشده است. | نسبت به تعمير آن اقدام کنيد | |||
| 4 | پيستون غوطه ور قسمت شير تنظيم فشار پمپ گير کرده است. | نسبت به تعمير يا تعويض آن اقدام کنيد | |||
اجزای تشکیل دهنده مشعل گازوئیلی:
- موتور الکتریکی
- رله مشعل
- الکتروموتور
- بادزن (فن)
- الکترودهای جرقه
- پمپ گازوئیل
- شعله پخش کن
- پیچ تنظیم دمپر هوا
- پیچ تنظیم شعل
- ترانسفورماتور جرقه
- دمپر تنظیم هوا
- تشریح برخی از اجزای مشعل گازوئیلی
الکتروموتور
الکتروموتور وظیفه ی به حرکت در آوردن پمپ گازوئیل و فن مشعل را به عهده دارد.
بادزن(فن)
فن متصل از نوع گریز از مرکز یا سانتریفوژ می باشد و توسط الکتروموتور به حرکت در می آید. وقتی فن توسط الکتروموتور به حرکت در می آید توسط پره هایی که در آن تعیین شده است. مولکول های هوای بین پره ها شروع به چرخش کرده و تحت تأثیر نیروی گریز از مرکز به بیرون پرتاب می شود و توسط قسمت حلزونی به طرف اتاقک احتراق دیگ هدایت می کند.
پمپ گازوئیل
معمولاً پمپ گازوئیل مشعل های فشار قوی به صورت دوار و یا چرخدنده ای می باشد که می تواند یک طبقه یا دو طبقه ساخته شود طرز کار پمپ گازوئیل به این صورت است که سوخت گازوئیل پس از عبور از یک صافی استکانی روی لوله تغذیه مشعل وارد پمپ دوار شده و تحت فشار قرار می گیرد.
سپس به طرف تنظیم کننده فشار رفته و بسته به فشاری که پیچ تنظیم فشار به فنر وارد می کند، مقداری از آن به طرف نازل رفته و مابقی به مخزن سوخت بر می گردد. با توجه به تصاویر زیر انواع پمپ مشعل گازوئیلی و مشخصات آن را برای هنرجو توضیح دهید.
عیب یابی مشعل گازوئیلی
عیب: فشار پمپ گازوئیل نوسان دارد. | ||||
| ردیف | علت احتمالی | چگونگی رفع عیب | ||
| 1 | چرخ دنده های پمپ فرسوده اند. | چرخ دنده ی پمپ را عوض کنید. | ||
| 2 | فیلتر گازوئیل گرفته است. | فیلتر را تمیز یا تعویض کنید. | ||
| 3 | پمپ هوا دارد. | پمپ را هواگیری نمائید. | ||
| 4 | گازوئیل بعلت خلاء زیاد تبخیر شده است. | پمپ گازوئیل رل بازدید نمائید. | ||
| 5 | شیر تنظیم فشار چسبیده است، شیریکطرفه معیوب است. | نسبت به تعمیر یا تعویض آن اقدام کنید | ||
| 6 | شیر یک طرفه معیوب است. | آ نرا تمیز یا تعویض کنید. | ||
| 7 | شیرنوع فانوسه ای سوراخ شده است. | آنرا تعویض کنید. | ||
| 8 | قطر لوله مکش کوچک است. | آنرا تعویض کنید. | ||
| 9 | در سیستم دو لوله ای ، توپی بای پاس خارج شده است. | آ نرا تمیز یا تعویض کنید. | ||
| 10 | منبع گازوئیل بیش از حد مجاز فشار مکش پائین تر از مشعل قرار دارد. | ارتفاع منبع گازوئیل را اصلاح کنید. | ||
عیب: شعله دود می کند | ||||
| ردیف | علت احتمالی | چگونگی رفع عیب | ||
| 1 | بادزن کثیف و یا شل شده است. | نسبت به تمیز و سفت کردن آن اقدام کند. | ||
| 2 | هوای سوخت احتراق کافی نیست. | مقدار هوا را تنظیم کنید. | ||
| 3 | سوخت و هوا بصورت مناسب مخلوط نمی شوند. | عیب را برطرف کنید. | ||
| 4 | هوا دارای سرعت و چرخش کافی نیست. | عیب را برطرف کنید. | ||
| 5 | نازل فرسوده،کثیف، شل و یا گشاد بوده و یا اندازه زاویه مخروط آن صحیح نیست. | نازل را مطابق با دستور کارخانه سازنده مشعل تعویض کنید. | ||
| 6 | نازل نسبت به شعله پوش خیلی عقب قراردارد. | محل نازل را تنظیم کنید. | ||
| 7 | فشار پمپ خیلی پایین است. | فشار پمپ را زیاد کنید. | ||
| 8 | دودکش کثیف یا مسدود شده است. | دودکش را تمیز کنید. | ||
| 9 | شعله پخش کن اشکال دارد. | رفع عیب کنید. | ||
| 10 | نازل بعد از شیرمغناطیسی چکه می کند. | نشتی را رفع عیب کنید. | ||
| 11 | نازل به محفظه احتراق چکه می کند. | نشتی را رفع عیب کنید. | ||
| 12 | شعله به دیواره های محفظه احتراق اصابت می کند. | زاویه نازل را با کاتالوگ کارخانه چک کنید. | ||
| 13 | موتور دور لازم را ندارد. | بررسی و رفع عیب کنید. | ||
عیب:مصرف گازوئیل زیاد است. | ||||
| ردیف | علت احتمالی | چگونگی رفع عیب | ||
| 1 | درصد هوا زیاد و میزان co پائین است. | مقدار هوا را تنظیم کنید. | ||
| 2 | هوا چرخش لازم برای مخلوط شدن با گازوئیل را ندارد. | رفع عیب کنید. | ||
| 3 | درب های جلو و عقب دیگ آب بندی نیستند و گرما به هدر می رود. | رفع عیب کنید. | ||
| 4 | محفظه احتراق و لوله ها در قسمت تماس آب ،رسوب گرفته است. | طبق دستورالعمل های کارخانه رسوب گیری کنید. | ||
| 5 | لوله های دیگ دود گرفته است. | لوله ها را با برس مخصوص تمیز کنید. | ||
| 6 | سیستم هوا گرفته است. | رفع عیب و هواگیری کنید. | ||
| 7 | اندازه نازل مناسب نیست. | نازل را تعویض کنید. | ||
| 8 | تلفات حرارتی ساختمان زیاد است. | در صورت امکان رفع عیب کنید. | ||
| 9 | گازوئیل از منبع گازوئیل با مسیر لوله کشی نشت می کند. | رفع نشت کنید. | ||
| 10 | فشار گازوئیل کم است. | مقدار فشار را بالا ببرید. | ||
| 11 | دوره کارکرد مشعل خیلی کوتاه است. | کنترل فشار بخار را تنظیم کنید. | ||
| 12 | ترموستات یا اکوستات روی درجه حرارت زیاد قرار گرفته است. | ترموستات یا اکوستات را تنظیم کنید. | ||
| 13 | مکش هوا زیاد یا کم است. | آنرا تنظیم کنید. | ||
| 14 | دیگ یا کوره با میزا ن مصرف متناسب نیست. | نسبت به انتخاب دیگ مناسب اقدام کنید. | ||
| 15 | محفظه احتراق مناسب نیست. | طبق دستورالعمل کارخانه رفع عیب کنید. | ||
عیب: سر و صدای مشعل زیاد است. | ||||
| ردیف | علت احتمالی | چگونگی رفع عیب | ||
| 1 | فن هوا صدا می کند. | عیب را برطرف کنید. | ||
| 2 | دریچه تنظیم هوا شل است. | لقی را برطرف کنید. | ||
| 3 | مشعل خوب به دیگ وصل نشده است. | عیب را برطرف کنید. | ||
| 4 | چرخ دنده های پمپ گازوئیل فرسوده شده اند. | چرخ دنده های پمپ را تعویض کنید. | ||
| 5 | مسیر مکش پمپ گازوئیل گرفتگی دارد. | فیلترهای سوخت را تمیز یا تعویض کنید. | ||
| 6 | گازوئیل هوا دارد. | خط سوخت را هواگیری کنید. | ||
| 7 | کوپلینگ معیوب است. | کوپلینگ را تعویض کنید. | ||
| 8 | الکتروموتور مشعل خوب نصب نشده است. | عیب را اصلاح کنید. | ||
| 9 | بوش یا بلبرینگ موتور اشکال دارد. | آنرا تعویض کنید. | ||
| 10 | پمپ یا الکتروموتو در یک راستا قرار ندارند. | آنها را هم راستا کنید. | ||
| 11 | ترانس جرقه رن معیوب است وصدا می کند. | ترانس را تعویض کنید. | ||
| 12 | سه راهی دمپر دودکش لرزش دارد. | لرزش را برطرف کنید. | ||
تنظیم مشعل
تنظیم کردن مشعل به عنوان رکن اصلی موتورخانه ها بسیار حاِئز اهمیت می باشد. زیرا نیاز به سرویس دهی و عیب یابی منظم دارد تا ضمن کارکرد مطلوب سیستم در مصرف انرژی صرفه جویی شده و تولید آلاینده های سمی کم شود. در این مقاله به آشنایی با نکاتی که هنگام استفاده از مشعل گازوئیلی باید رعایت شود و برخی از عیب های مختلف مشعل‌های گازوئیلی اعم از صدای احتراق، خاموش شدن ناگهانی مشعل و … می‌پردازیم.
نکاتی که هنگام استفاده از مشعل گازوئیلی باید به آنها توجه شود
- حتما از فیوز استفاده شود
- هر بیست و چهار ساعت کنترلر را خاموش کنید
- از محکم بودن پیچ اتصال در حین به کاربردن کنترلر اطمینان حاصل کنید
- عدم ایراد یا اشکال در سیم کشی و سیم بندی مشعل جزو مهمات کار می باشد
عیب :صدای احتراق زیاد است. | ||
| ردیف | علت احتمالی | چگونگی رفع عیب |
| 1 | مکش لازم روی محفظه احتراق یا دودکش وجود ندارد. | عیب را برطرف کنید. |
| 2 | دودکش کثیف، قطر آن کوچک و یا مسدود است. | اندازه دودکش با کاتالوگ چک شود. |
| 3 | دمپر دودکش تنظیم نیست یا کاملا بازمانده است. | دمپر را تنظیم کنید. |
| 4 | لوله های دیگ کثیف است. | با برس مخصوص تمیز کنید. |
| 5 | اندازه نازل خیلی بزرگ است. | با اندازه مناسب و طبق کاتالوگ کارخانه تعویض کنید. |
| 6 | محفظه احتراق مناسب نیست. | طبق دستورالعمل کارخانه رفع عیب کنید. |
| 7 | فشار گازوئیل خیلی کم یا خیلی زیاد است. | فشار گازوئیل را تنظیم کنید. |
| 8 | نسبت اختلاط هوا و گازوئیل مناسب نیست. | نسبت هوا با سوخت را تنظیم کنید. |
| 9 | هوا چرخش لازم را ندارد. | عیب هوا پخش را رفع کنید. |
| 10 | فن هوا کوچک است. | فن هوا را تعویض کنید. |
| 11 | فشار استاتیک در شعله پوش کم است. | فشار استاتیک را تنظیم کنید. |
| 12 | دوره کارکرد مشعل کوتاه است. | نسبت به تنظیم دوره کارکرد مشعل اقدام کنید. |
| 13 | نازل جرم گرفته است. | نازل را تمیز کنید. |
| 14 | نازل خیلی جلوتر قرار گرفته است. | محل قرار گرفتن نازل را تنظیم کنید. |
| 15 | زاویه نازل صحیح نیست. | با کاتالوگ کارخانه چک کنید. |
عیب: مشعل روشن شده و کمی بعد از آن خاموش می شود | ||
| ردیف | علت احتمالی | چگونگی رفع عیب |
| 1 | سوخت تمام شده است. | جهت تامین سوخت اقدام کنید. |
| 2 | لوله مکش پمپ هوا می کشد یا گرفتگی دارد. | رفع عیب نمائید. |
| 3 | درون منبع گازوئیل آب وجود دارد. | آب را تخلیه کنید. |
| 4 | الکترودها معیوب شده اند. | الکترودها را تعویض کنید. |
| 5 | نازل یا فیلتر گازوئیل کثیف شده اند. | نازل را تمیز و فیلترها را تعویض نمائید. |
عیب:شعله پس میزند. | ||
| ردیف | علت احتمالی | چگونگی رفع عیب |
| 1 | تاخیر در جرقه زدن | مدار کنترل را بازدید و رفع عیب کنید. |
| 2 | الکترودهای جرقه تنظیم نیستند. | الکترودها را تنظیم کنید. |
| 3 | ترانس برق معیوب است. | ترانس را تعویض کنید. |
| 4 | افت ولتاژ هنگام روشن شدن مشعل. | عیب را برطرف کنید. |
| 5 | چینی های الکترودها کربن بسته اند. | الکترودها را تمیز کنید. |
| 6 | اتصال کابل های جرقه به الکترودها شل بوده و یا اتصال بدنه دارند. | رفع عیب کنید. |
| 7 | گازوئیل خوب پودر نمی شود. | فشار پمپ گازوئیل و نازل را بازدید و رفع عیب کنید. |
| 8 | نازل کثیف، شل و یا نسبت به شعله پوش خیلی عقب قرار گرفته است. | نازل را تمیز و تنظیم کنید. |
| 9 | فشار پمپ خیلی کم است. | فشار پمپ را زیاد کنید. |
| 10 | نازل بعد از شیرمغناطیسی چکه می کند. | نشتی را رفع کنید. |
| 11 | نازل به محفظه احتراق چکه می کند. | نشتی را رفع کنید. |
| 12 | وجود آب در گازوئیل . | آب را تخلیه کنید. |
| 13 | مقدار وفشار هوا زیاد است. | نسبته به تنظیم هوا اقدام کنید. |
| 14 | دودکش مکش کافی ندارد. | باز بودن دودکش را بررسی کنید. |
| 15 | سرعت هوای احتراق زیاد است. | مقدار سرعت هوا را تنظیم کنید. |
| 16 | وجود آب در گازوئیل. | آب را تخلیه کنید. |
عیب یابی مشعل گازوئیل سوز
مشعل های گازوئیل سوز در موتورخانه ها و انواع سیستم هایی که نیاز به منبع گرمایش دارند و امکان دسترسی به گاز شهری وجود ندارد مورد استفاده قرار می گیرند. بعضی مواقع این مشعل ها دچار نقص فنی شده که منجر به تولید بوی بد و یا خاموش شدن مشعل بعد از شروع کار می شود.
عوامل متعددی وجود دارد که باعث عملکرد نامناسب مشعل گازوئیلی می شود. در این مقاله به بررسی این نقص ها، علت احتمالی و راه کار رفع مشکل به وجود آمده پرداخته ایم.
عیب های مشعل گازوئیل سوز و طریقه رفع عیب آن
عيب:بو | ||
| رديف | علت احتمالی | چگونگی رفع عيب |
| 1 | گازوئيل نشت می کند. | نشتی زا برطرف کنيد. |
| 2 | مسير گازوئيل گرفتگی دارد. | رفع گرفتگی کنيد. |
| 3 | شير مغناطيسی کاملا بسته می شود. | شير را تعمير و يا تعويض نمائيد. |
| 4 | نوع و کيفيت سوخت مناسب نيست. | با استاندارد کارخانه سازنده چک کنيد. |
| 5 | دودکش کثيف است. | دودکش را تميز کنيد. |
| 6 | اتصال پره های ديگ آب بندی نيست. | اتصال پره ها را آب بندی کنيد. |
| 7 | دمپر هوا کاملا باز مانده است. | دمپر را تنظيم کنيد. |
| 8 | فضای بازبين بندهای دودکش. | بندهای دودکش را آب بندی کنيد. |
| 9 | در مورد کوره های هوای گرم مسير دود به مسير هوای گرم را يافته است. | مسير دود را آب بندی کنيد. |
| 10 | دوره کارکرد مشعل وتاه است. | نسبت به تنظيم دوره کارکرد مشعل اقدام کنيد. |
| 11 | مکش به اندازه کافی نيست. | عيب را بررسی وبرطرف کنيد. |
| 12 | دودکش کثيف ومسدود شده ويا قطر آن کم است. | آن را تميز يا تعويض کنيد. |
| 13 | موتور دور لازم را ندارد. | عيب را بررسی وبرطرف کنيد. |
| 14 | شعله پخش کن اشکال دارد. | آن را تعمير ياتعويض کنيد. |
| 15 | کوپلينگ بين الکتروموتور و پمپ معيوب است. | کوپلينگ را عوض کنيد. |
عيب: سوخت درست پودر نمی شود، شعله کوتاه و اندازه آن نوسان دارد | ||
| الف-نازل | ||
| رديف | علت احتمالی | چگونگی رفع عيب |
| 1 | نازل گرفتگی دارد. | نازل را تميز کنيد. |
| 2 | نازل شل و يا خيلی کوچک است. | نازل را سفت يا تعويض کنيد. |
| 3 | نازل در وسط شعله پخش قرار گرفتن آن صحيح نيست. | محل نازل را تغير دهيد. |
| 4 | نازل خيلی جلو قرارگرفته و کربن می بندد. | محل نازل را تغير دهيد. |
| 5 | نازل معيوب است. | نازل را عوض کنيد. |
| ب-فن هوا | ||
| رديف | علت احتمالی | چگونگی رفع عيب |
| 1 | پره های فن کثيف است. | فن را تميز کنيد. |
| 2 | دريچه تنظيم هوای مشعل بيش از حد لازم باز است. | دريچه را تنظيم کنيد. |
| 3 | کوپلينگ گشاد شده است. | کوپلينگ را عوض کنيد. |
| 4 | موتور دور کافی ندارد. | عيب را بررسی و برطرف کنيد. |
| 5 | جهت حرکت فن هوا برعکس است. | جهت حرکت فن را مطابق علامت روی مشعل اصلاح کنيد. |
| 6 | مخلوط هوا و گازوئيل مناسب نيست. | نسبت هوا و سوخت را تنظيم کنيد. |
| پ-پمپ گازوئيل | ||
| رديف | علت احتمالی | چگونگی رفع عيب |
| 1 | کوپلينگ معيوب شده است. | کوپلينگ را عوض کنيد. |
| 2 | فشارپمپ کم است. | فشار پمپ را تنظيم کنيد. |
| 3 | شيرتنظيم فشارپمپ معيوب است. | شير را تعويض کنيد. |
| 4 | فيلتر پمپ کثيف است. | فيلتر را تميز يا تعويض نمائيد. |
| 5 | مسير مکش گازوئيل هوا می کشد. | خط سوخت را بررسی کنيد. |
| 6 | چرخ دند ه های پمپ فرسوده اند. | چرخ دنده های پمپ را عوض کنيد. |
| 7 | آب در گازوئيل است. | آب منبع سوخت را تخليه کنيد. |
| 8 | گازوئيل کثيف است. | سوخت را عوض کنيد. |
| 9 | مسير گازوئيل گرفتگی دارد. | گرفتگی را برطرف کنيد. |
| 10 | موتور دور کافی ندارد. | عيب را بررسی و برطرف نمائيد. |
| 11 | پمپ مقداری هوا می کشد. | نشتی هوا را برطرف کنيد. |
برای دریافت قیمت و خرید دیگ بخار با شماره 09388037440 تماس بگیرید.
