نقشه موتورخانه دیگ آبگرم – آب داغ چگونه است؟

نقشه موتورخانه دیگ بویلر آبگرم - آب داغ چگونه است؟

در موتورخانه بویلر و دیگ آبگرم و یا دیگ آبداغ ما چه تجهیزاتی نیاز داریم؟ برای اینکه به پاسخ این سوال دست پیدا کنیم ابتدا با مطالعه نقشه موتورخانه دیگ آبگرم شرایط مهم مورد نیاز را در یک سیستم حرارت مرکزی شوفاژ مورد بررسی قرار می دهیم.

*-این موتورخانه باید آب داغ مورد نیاز را جهت انتقال به رادیاتورها و قدرت گردش آنرا فراهم آورد

*-این موتورخانه باید امکان تامین آب گرم مصرفی مورد نیاز ساختمان را نیز فراهم آورد.

جهت انتقال (رفت و برگشت) آب از بویلر و دیگ به رادیاتورها ما نیازمند وجود تجهیزات و اتصالات مانند کلکتورها، شیر آلات و پمپ های سیرکوله داریم که در موتورخانه حرارت مرکزی نصب گردند

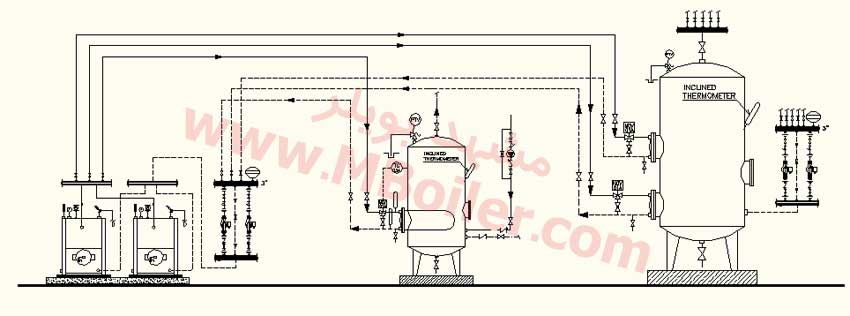

تصویر نقشه موتورخانه دیگ آبگرم

به تصویر زیر توجه فرمایید نقشه فنی یک نمونه از موتورخانه حرارت مرکزی شوفاژ می باشد

نقشه موتورخانه دیگ آبگرم

منبع کوئلی استفاده می شود

در یک سیستم گرمایش مرکزی شوفاژ از تجهیزات دیگری که مورد نیاز می باشد منبع انبساط است که در دو نوع بسته و باز وجود دارد.

زمانی که ما از یک سیستم گرمایشی تحت فشار و بسته استفاده کنیم منبع انبساط بسته بر روی کلکتور خط آبداغ نصب می گردد (مانند شکل) و هرگاه از سیستم باز استفاده گردد در بالاترین نقطه (حدود ۲ متر بالاتر از آخرین رادیاتور) که معمولا روی پشت بام است منبع انبساط قرار می گیرد

وظیفه این منبع همانطور که از اسم آن مشخص است انتقال انبساط حجمی آب می باشد و همچنین وظیفه تغذیه خط سیرکوله را نیز عهده دار است

نقشه موتورخانه دیگ بویلر: نحوه چیدمان و نصب تجهیزات و لوازم در موتورخانه بویلر و دیگ آب گرم (آبداغ)

اجزای سیستم موتورخانه

  1. دیگ آب گرم موتورخانه
  2. مشعل نصب شده روی دیگ در موتورخانه
  3. منبع کوئل سیستم موتورخانه
  4. منبع انبساط سیستم موتورخانه
  5. پمپ سیستم موتورخانه
  6. لوله ها نصبی بین اجزای سیستم موتورخانه و انتقال دهنده به طبقات
  7. کلکتور سیستم موتورخانه
  8. چیلر سیستم موتورخانه
  9. سیستم هوشمند موتورخانه

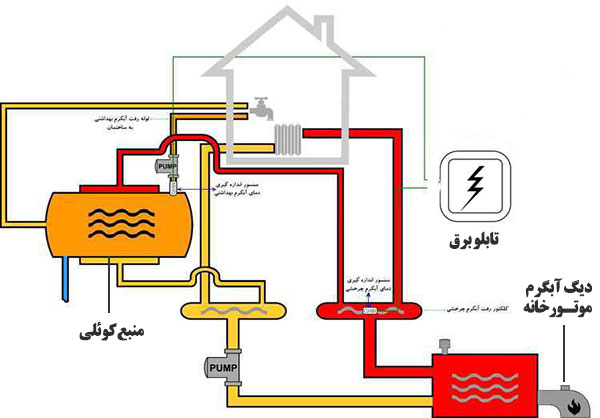

طرز کار سیستم موتورخانه

نقشه موتورخانه دیگ آبگرم

در سیستم موتورخانه ساختمان، دیگ بزرگی مستقر شده که بر روی آن آمپر نشان دهنده درجه حرارت و دکمه تنظیم کننده درجه حرارت نصب شده است، به وسیله این دیگ در سیستم موتورخانه ساختمان، گرمایی ایجاد می‌شود.

در هنگام ورود آب تانکر به آن، باعث گرم شدن آب شده و آن را به درجه حرارت مشخصی می‌رساند، این گرمای ایجاد شده، ناشی از فعالیت مشعل است که شمعک آن همیشه در حالت روشن باقی می‌ماند.

سپس، آب گرم شده به وسیله موتور پمپ بالا آمده و وارد هر طبقه می‌شود. بر روی این موتور پمپ‌، دکمه مشخصی وجود دارد که با استفاده از آن، می‌توان تعیین کرد که آب با چه سرعتی و تا کجا بالا برده شود.

در هر طبقه، لوله های مشخصی برای رفت و برگشت آب تعبیه شده است و بر سر هر لوله، شیرفلکه ای برای باز و بسته کردن نصب می‌شود که با استفاده از آن، می‌توان این لوله ها را بست و راه ورود آب به شوفاژ را مسدود کرد.

هنگامی‌که داخل تانکر از آب خالی شود، توسط لوله های آب، این آب دوباره بازگردانده می‌شود. همچنین یک کنتور برای تأمین برق موتور هم وجود دارد.



نقشه های فنی اتوکد تاسیسات بخار و دیگ و بویلر بخار

نقشه های فنی بویلرها

نقشه ساخت و تولید دیگ بخار افقی استاندارد به ظرفیت ۵۰۰ کیلو گرم برساعت (اتوکد-پی دی اف)

نقشه های فنی اتوکد تجهیزات و لوازم بخار



دیگ آبگرم تولید شده در صنایع دما بخار مشهد:

مشهد بویلر به عنوان تامین کننده بویلر استاندارد و مشاوره در زمینه بویلر و تجهیزات می باشد. در این قسمت دیگ آب گرم تولید شده در صنایع دما بخار مشهد به عنوان تولید کننده استاندارد بویلر معرفی می گردد.

به طور کلی دیگ آبگرم تولید شده به دو تقسیم می شود که شامل:

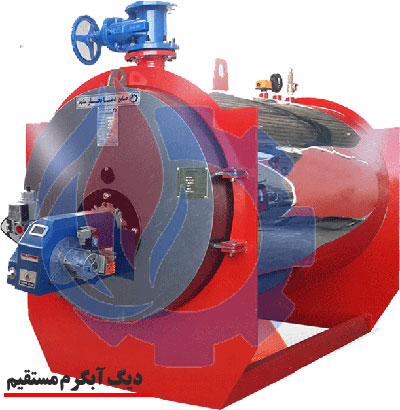

دیگ آب گرم مستقیم

دیگ آب گرم مستقیم برای سیستم های حرارت مرکزی به کار می رود، به طور مثال شوفاژها، سیستم گرمایش از کف، دیگ های آبگرم استخر و … در این دسته دیگ تقسیم بندی می شود.

سیستم پایپینگ (لوله کشی) در این دیگ ها به علت سیرکوله بودن آب کمی پیچیده می باشد بنابراین بایستی به متخصص تاسیسات مراجعه شود.

دیگ آبگرم موتورخانه

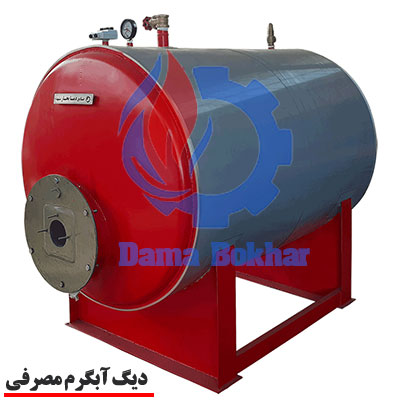

آب گرم مصرفی

دیگ های آب گرم مصرفی برای موارد پر مصرف آب گرم مانند دوش های مجتمع ها، استخرها، آشپزخانه ها،هتل ها، پادگان ها و … که نیازمند حجم زیاد آب گرم در زمان کوتاه می باشند مورد استفاده قرار می گیرد.

آب گرم شده دوباره سیرکوله نمی شود و در یک جهت حرکت می کند.

دیگ آبگرم مصرفی

البته می توان با استفاده از تجهیزات جانبی مانند منبع کوئلی از یک دیگ هر دو کاربرد را مورد استفاده قرار داد.



نحوه عملکرد گرمایشی شوفاژ چگونه است؟

در سیستم موتورخانه، گرم شدن خانه توسط رادیاتور، به صورت جابجایی آزاد یا طبیعی صورت می‌گیرد. هوایی که در بالای رادیاتور قرار دارد، به دلیل گرم شدن، سبک شده و به سمت نقاط مرتفع تر محیط حرکت می‌کند.

هوای سرد طرف دیگر محیط، جایگزین آن شده و به همین ترتیب یک چرخش طبیعی، در جریان هوای اتاق به وجود می‌آید که دمای تمامی‌ نقاط محیط را بالا می‌برد و گرم می‌کند.

موتورخانه مهم‌ترین جز سیستم تأسیساتی هر ساختمان است که نحوه اجزای و عملکرد آن تأثیر بسیار زیادی روی کیفیت ساختمان و آسایش ساکنین دارد.
