نقشه های فنی اتوکد موتورخانه بخار

نقشه های اتوکد طراحی شده بصورت دیاگرام – شماتیک برای موتورخانه بخار

در این صفحه تعدادی از نقشه های فنی طراحی شده توسط شرکت اسپیرا سارکو در خصوص موتورخانه بخار را جهت استفاده علاقه مندان ارائه می کنیم.

این نقشه ها در فرمت اتوکد و تصویری ارائه شده است و علاقه مندان می توانند براحتی مشاهده و یا دانلود نمایند.



ردیف موضوع فایل تصویری فایل اتوکد
۱ boiler-and-blowdown-vessel

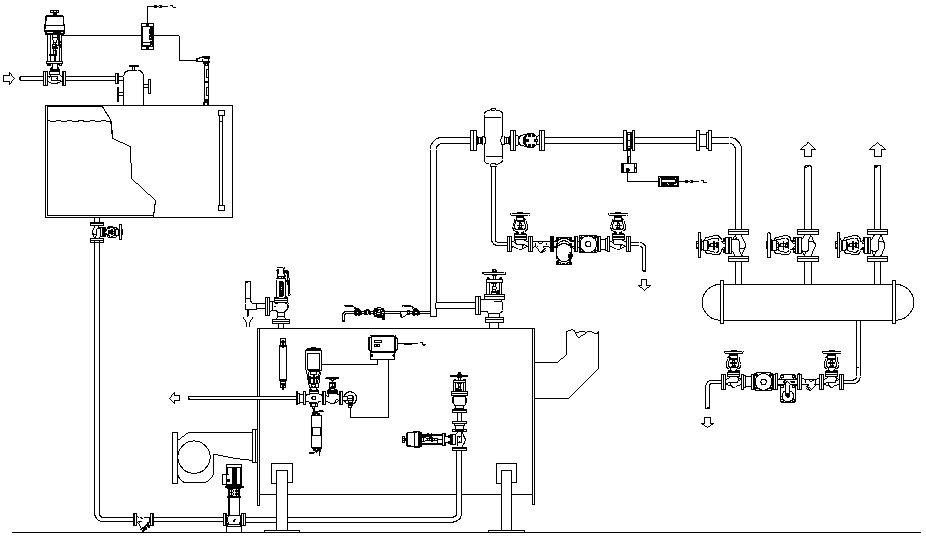

۲  boiler-and-distribution-header

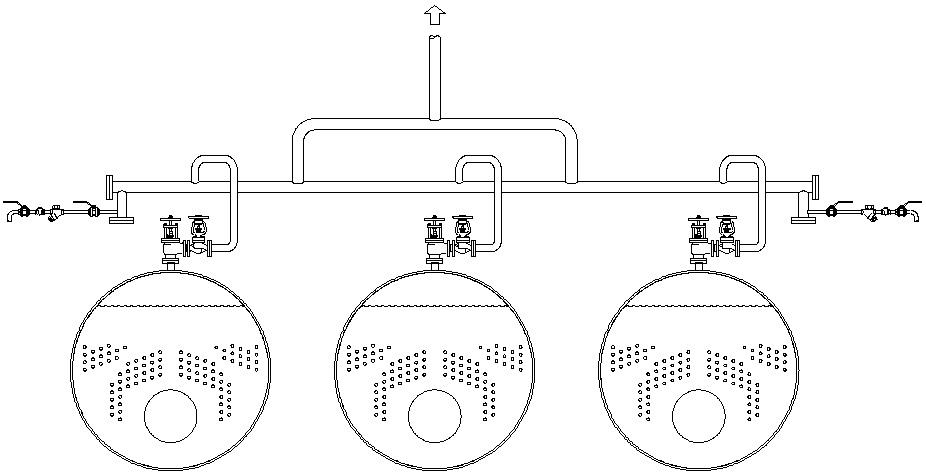

۳  distribution-header-multi-boiler-installation

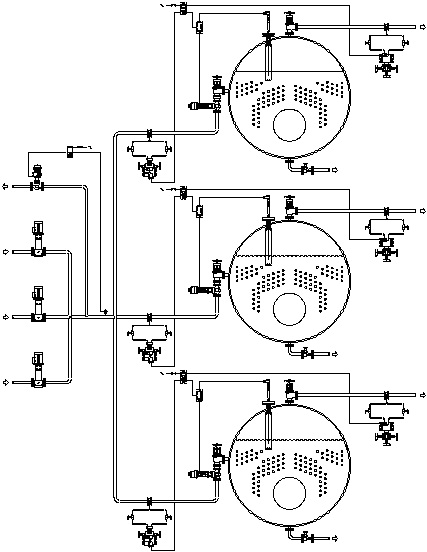

۴  multiple-boiler-feedwater-supply-and-level-control-arrangements

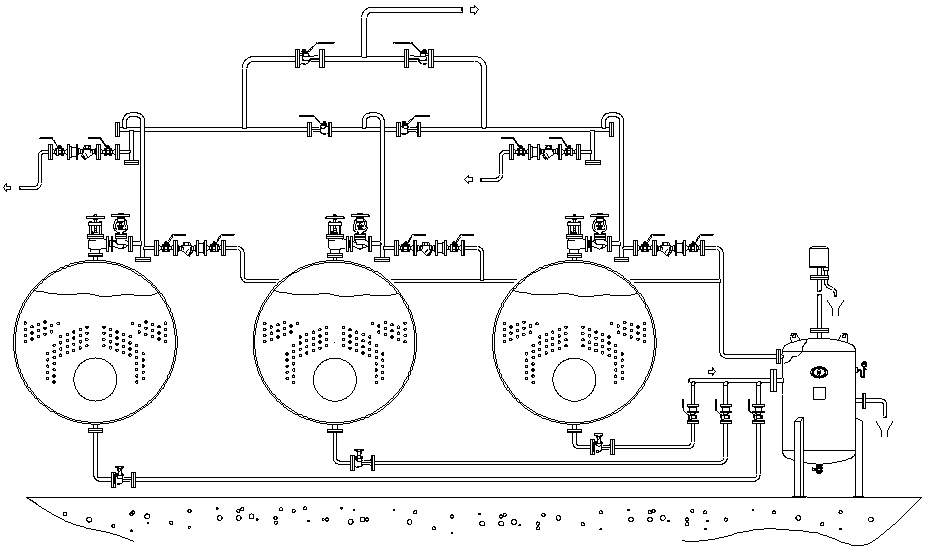

۵  steam-off-take-and-bottom-blowdown-with-blowdown-vessel

توجه:

درصورت مشاهده هرگونه مشکل در مشاهده و یا دانلود نقشه ها لطفا به گروه فنی ما از طریق فرم ذیل اطلاع  دهید همچنین خوشحال می شویم که نظرات شما را در خصوص مطالب ارائه شده بدانیم.
