ماکت بویلر و دیگ بخار سه پاس

ماکت دیگ بخار سه پاس

ماکت دیگ بخار

در این مقاله تعدادی عکس و تصویر از ماکت دیگ بخار سه پاس ارائه می گردد. طراح و سازنده ماکت دیگ سعی کرده که پاس هاس حرارتی دیگ بخار سه پاس وت بک را در یک ساختمان شیشه ای و شفاف ارائه نماید.

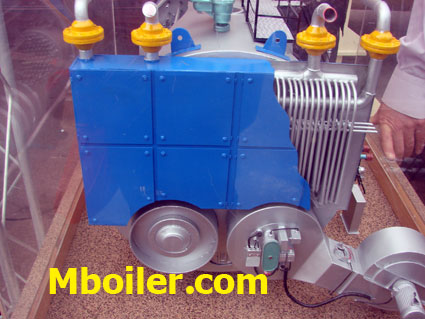

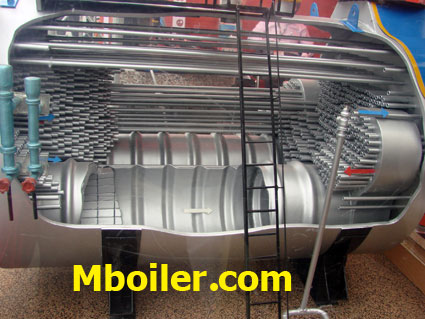

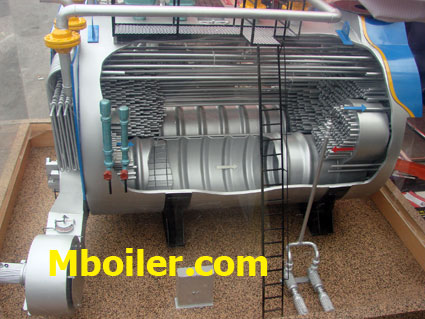

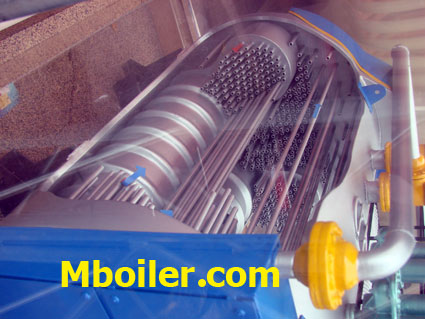

ماکت دیگ بخار سه پاس – شرکت ماشین سازی اراک

این نمونه مربوط به شرکت ماشین سازی اراک می باشد که در نمایشگاه سال ۱۳۹۰ در غرفه خود ارائه نموده است.

در این طرح ساختار داخلی از یک دیگ بخار سه پاس با دو کوره مجهز به سوپرهیت به نمایش گذاشته شده است.

همانطور که می دانید در ظرفیت های بالاتر از ۱۴ تن در ساعت طراحی معمولا به صورت دو کوره انجام می شود و یکی از مزیت این طراحی کاهش در ظرفیت مشعل ها می باشد.

ماکت دیگ بخار

ماکت دیگ بخار

ماکت دیگ بخار

ماکت دیگ بخار

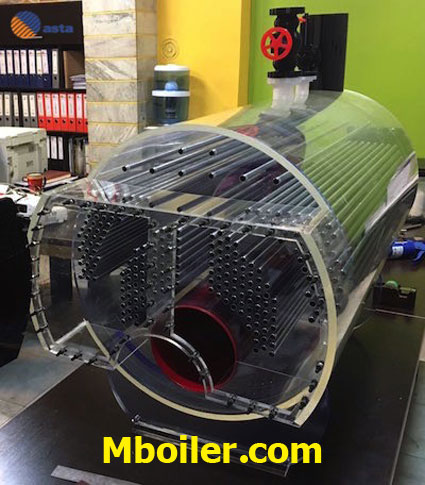

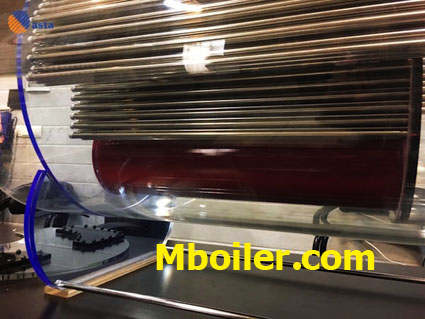

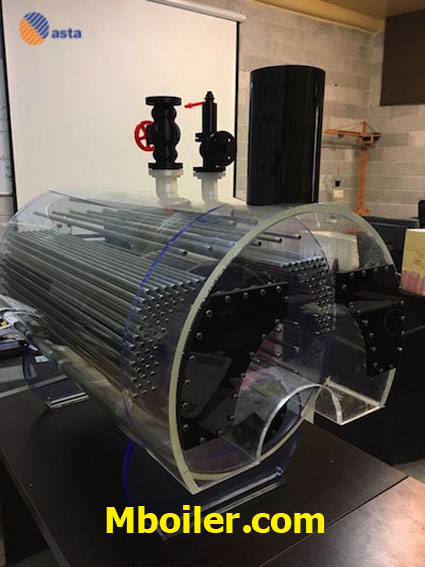

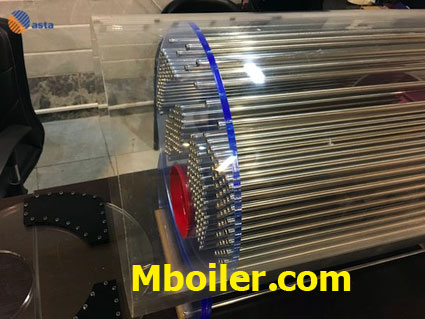

ماکت دیگ بخار سه پاس – شرکت بازرسی آستا

این نمونه توسط شرکت بازرسی آستا ساخته و ارائه شده است که در آن سعی شده است ساختار داخلی یک دیگ بخار سه پاس به نمایش گذاشته شود.

در طراحی ماکت علاوه بر نمایش خوب لوله های پاس حرارتی و کوره برگشتی در جلوی دیگ و اتاقک دود، میل مقاوم های قرار گرفته در قسمت بخار نیز به درستی نمایش داده شده است.

ماکت دیگ بخار

ماکت دیگ بخار

ماکت دیگ بخار

ماکت دیگ بخار
