بویلر و دیگ بخار ظرفیت بالا

بویلر و دیگ بخار ظرفیت بالا

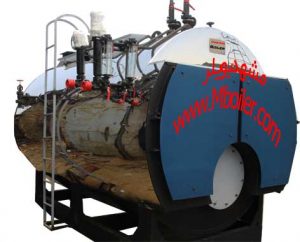

دیگ بخار ظرفیت بالا (MSBH) از دیگ های بخار ارائه شده در مشهد بویلر از نوع دیگ بخار لوله آتشی (Fire Tube) با طرح سه پاس حرارتی كامل و وت بك (Wet Back) می باشد.

طراحی و تولید متعارف این بویلر و دیگ بخار، در ظرفیت های ۷ تن، ۸ تن، ۱۰تن، ۱۲ تن و ۱۵ تن در ساعت می باشد.

از مهمترین كاربردهای این نوع بویلرهای بزرگ در صنایع غذایی جهت پخت مواد غذایی به روش مستقیم و غیر مستقیم با بخار، صنایع شیمیایی، نساجی، نفت پتروشیمی ، تولید قند و گرمایش-سرمایش در بیمارستان ها و مجتمع های بزرگ می باشند.

از ویژگی های متمایز این دستگاه ،تولید بخار اشباع بدون آب با ظرفیت های بالا و توانایی كار در سه شیفت مداوم كاری بدون خاموشی بویلر، سوخت سه نوع سوخت گارزوئیل – گاز – مازوت و امكان نصب سیستم های مونیترینگ و نمایش شرایط كاری دیگ و نصب سوپر هیت و اكونومایزر می باشند.

فرم درخواست قیمت دریافت کاتالوگ

دیگ بخار ظرفیت بالا



مشخصات

  • فشار کار بخار متعارف دیگ بخار ظرفیت بالا  ۱۰ اتمسفر می باشد و لیكن امكان طراحی و تولید دیگ با فشار بالاتر، تا ۲۵ اتمسفر وجود خواهد داشت (فشار بالاتر از ۲۰ برای بویلر های فایرتیوب توصیه نمی شود).
  • این بویلر دارای سه پاس کامل حرارتی مطابق استاندارد های بین المللی و ملی با راندمان بالا می باشد كه سبب صرف جویی در مصرف سوخت در آن شده است.
  • وت بك بودن طراحی دیگ بخار ظرفیت بالا سبب افزایش سطح حرارتی و در نتیجه راندمان دیگ بخار شده است.
  • این بویلر بخار از امكان نصب اكونومایزر برخوردار می باشد كه این امر باعث شده تا بتوان راندمان حرارتی آنرا به حدود ۹۵ درصد افزایش داد.
  • شاسی و پایه های زینی بویلر بخار به نحوی طراحی شده است كه نیازی به فونداسیون مخصوص ندارد.
  • پكیج بودن بویلر و تجهیزات آن، امكان نصب و انتقال آنرا به سادگی امكان پذیر نموده است.
  • این دیگ بخار از ویژگی كنترل تمام اتوماتیك كاركرد و تولید بخار برخوردار است و همچنین امکان نصب سیستم های PLC و مانیتورینگ نیز وجود دارد.
  • در این نوع بویلر امكان طراحی و نصب سوپر هیت در بین پاس های حرارتی ۲ و ۳ وجود دارد.



مواد اولیه

  1. ورق های فولادی: ورق های مصرفی در ساخت مخزن و اجزاء تحت فشار دیگ بخار ظرفیت بالا مطابق استاندارد ۴۲۳۱ فقط از ورق های آلیاژی منگنزدار که با استاندراد انگلیسی BS 1501 مطابقت داشته باشند، استفاده می گردد.

توجه : این ورق های فولادی آلیاژی کاملا مورد تایید شرکت بازرسی و اداره استاندارد و با اخذ گواهی از آزمایشگاه متالوژی رازی در تهران، به مشتری ارائه می گردد.

  1. لوله های عبور دود (لوله های آتش) : این لوله ها مطابق استاندارد ۴۲۳۱ از نوع بدون درز و آتشخوار و مطابق با استانداردهای BS 3059 & BS3601،از لوله های St35.8 مطابق با استاندارد آلمانی استفاده می گردد.

توجه : این لوله های آلیاژی کاملا مورد تایید شرکت بازرسی و اداره استاندارد و با اخذ گواهی از آزمایشگاه متالوژی رازی در تهران، به مشتری ارائه می گردد.

  1. میل مقاوم های مصرفی : از نوع آلیاژی و مورد تایید شرکت بازرسی و اداره استاندارد و با اخذ گواهی از آزمایشگاه متالوژی رازی در تهران می باشند.
  2. لوله های نازل های تحت فشار : از نوع مخصوص مخازن تحت فشار و مورد تایید استاندارد می باشند.
  3. فلنج های مصرفی : از انواع PN و یا ASTM استاندارد و کاملا تایید شده توسط گواهی معتبر می باشند.
  4. پیچ و مهر ه های مصرفی : از نوع استاندارد ASTM و دارای تاییدیه از کارخانه جات معتبر می باشند.
  5. مواد مصرفی در عایق کاری : از بهترین مواد مهندسی ایزولاسیون رایج در کشور و مورد تایید استاندارد می باشند.
  6. روکش دیگ ها : از ورق های استیل می باشند.



فرآیند ساخت

  • برشکاری و سوراخکاری ها با استفاده از تجهیزات مورد تایید شرکت بازرس فنی و اداره استاندارد انجام می شوند.
  • جوشکاری ها مطابق با دستورالعمل یا WPS و مطابق الزامات استاندارد و به صورت کاملا فرآیندی و کنترل شده انجام می شوند.
  • تست های غیرمخرب جوشکاری ( NDT) زیر نظر کارشناس مورد تایید اداره استاندارد انجام می شوند.
  • تست هیدرواستاتیک (تست با آب) در حضور بازرس فنی و کارشناس اداره استاندارد و طبق دستورات و الزامات اداره استاندارد انجام می شوند.
  • مواد مصرفی در عایقکاری بدنه دیگ در خصوص کاهش اتلافات حرارتی از بهترین مواد مورد تایید و استاندارد استفاده می گردد.
  • برای روکش دیگ نیز از ورق های استیل استفاده می گردد.



تجهیزات

  • مشعل دیگ : معمولاً از نوع گازوئیلی یا دوگانه سوز و یا نوع دیگر و همچنین از محصولات تولیدی کارخانه جات معتبر مانند پارس، کاوه، ایران رادیاتور و گرم ایران، که بسته به نوع نیاز و مصرف مشتریان تعیین می گردد.
  • پمپ تغذیه: بسته به سفارش از انواع لوارا و پنتکس ایتالیایی و یا گرانفارس مورد استفاده قرار می گیرند.
  • کنترل سطح آب (لول کنترل) : از نوع مک دانل آمریکایی و یا فانتنی ایتالیایی و در ظرفیت های بالا از نوع موبری آمریکایی
  • کنترل فشار (پرشر سوئیچ) : از نوع هانی ول آمریکایی
  • شیرآلات مصرفی: از نوع ماو آلمانی و اشتعال اراک و سایر شرکت های معتبر مورد تایید
  • تابلوی کنترل فرمان تمام اتوماتیک : این قسمت که به عنوان مغز متفکر دیگ، بااعمال دستورات قطع و وصل به پمپ و مشعل کارکرد اتومات دیگ بخار را مقدور میسازد خود شامل قطعات و اجزاء ذیل می باشد:

کلید استارت استاپ، کلید فرمان، کنترل فاز، فیوز سه فاز، کلید مینیاتوری، آژیر خبر، کنتاکتور ها، چراغ های سیگنال. که قطعات از نوع تله مکانیک و یا ال جی، بسته به نوع سفارش توسط مشتریان، تهیه و مونتاژ می گردند.



جدول فنی محصول

مشخصات فنی دیگ بخار ظرفیت بالا







فیلم از نمای دیگ بخار ظرفیت بالا



تصاوير دیگر از ديگ بخار ظرفيت بالا
